[器材展示] DIY鱼骨的简便方法，再求双线鱼骨的下载网址

[复制链接]
xwyg 发表于 2013-11-29 22:34 | 显示全部楼层 |阅读模式 来自： 中国–广东–佛山 电信

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×
本帖最后由 xwyg 于 2013-11-29 22:38 编辑

买了单反都没有试过放在小黑里用过，发现淘宝的鱼骨都挺贵的，之后决定自己做一个，昨天就下了图自己做了一个，发现效果不错～～刚开始时有点傻按图案刻了2条后发现，这要刻到什么时候{:soso_e118:}。。。。按下图的办法最多就一个小时就搞掂了～～同求双线鱼骨的下载网址，论坛都没找到。。

用到的工具：剪刀，胶水，透明胶，尺子，杂志，鱼骨图2张等

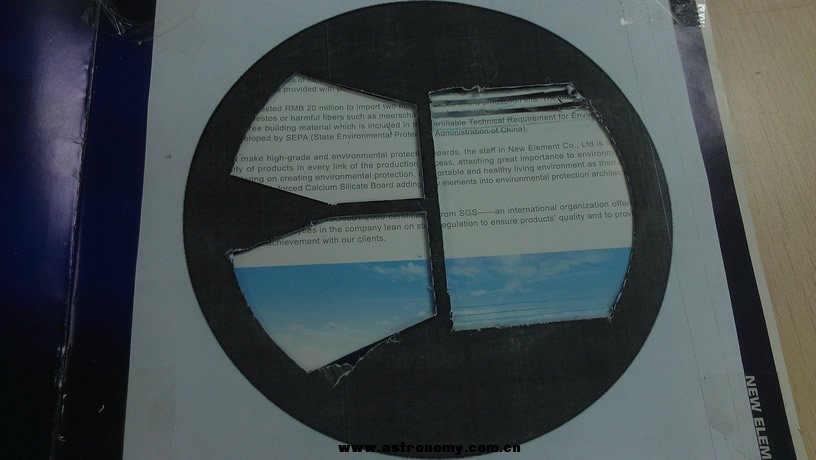

1.找个杂志厚度的纸就行，这样比较容易剪～～将图片贴在杂志上，将中间的条纹全剪掉～～（打开图片时，最好用PS软件打印80.5%大小，因为其它软件打出来尺寸都小了很多，我用的小黑～～）

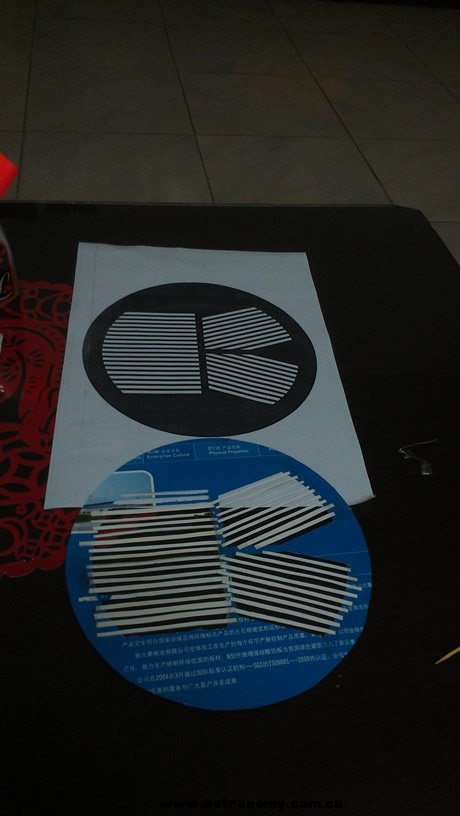

2.在其它地方剪出2mm的纸条，之后按图案的位置贴上去～～大功告成，可以试一下效果了

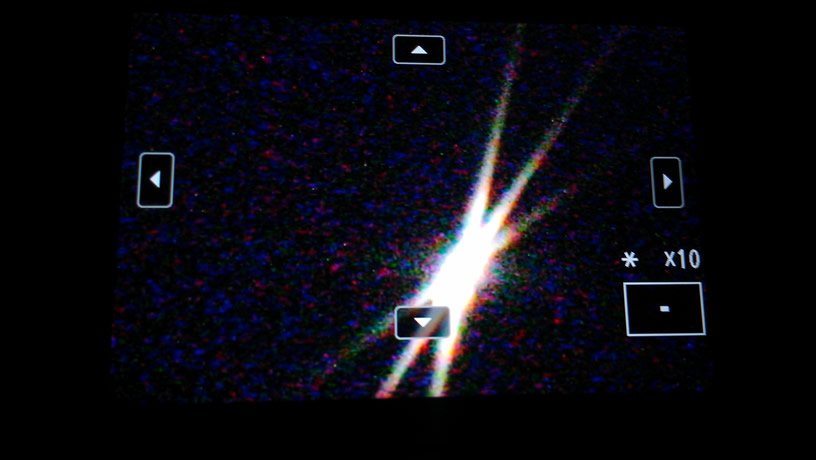

这是金星：


木星：


效果图，无电跟曝光，拖尾了。。。

总结一下缺点，纸有点单薄，不耐用，不知道和别人精工的鱼骨的精度相比如何，不过这个超低成本就算了，手头上找不到更好的纸了，纸皮是用不了的，剪口不齐，其它我想打印10张鱼骨图纸出来，粘在一起，之后贴上比牙签长的东西就行了（牙签刚好2mm），之前想纸皮配电线的，工具都找齐了，最后由于上面的原因放弃了。。不过还是这张纸方便，往镜里一塞就可以了{:soso_e113:} ，之后对焦完做记号就行，就可以雪藏这鱼骨图了～～

再放上用单反照的星点吧，还有一张拖尾的小鸟（昨晚照了N张拖尾，都不敢曝光了）。。。才发现想不拖尾是要电跟的。。。穷人伤不起啊。。高手们有空去这个链接答一下我吧，谢了。。  http://www.astronomy.com.cn/bbs/ ... 1&extra=#pid3406114




回复

使用道具 举报

购买望远镜就在牧夫天文商城
cshp138 发表于 2013-11-29 22:49 | 显示全部楼层 来自： 中国–广东–广州 电信
支持DIY，刚好我也要制作鱼骨板
回复 顶~ 砸~

使用道具 举报

vwuvwu 发表于 2013-11-29 23:19 | 显示全部楼层 来自： 中国–广东–广州 珠江宽频
有想法值得鼓励
回复 顶~ 砸~

使用道具 举报

chao2_zhang 发表于 2013-11-30 00:28 | 显示全部楼层 来自： 中国–浙江–嘉兴–平湖市 电信
单反放大对焦更方便

点评

chao2_zhang
看不见鱼骨板还有用吗？  详情 回复 发表于 2013-11-30 15:48
captainjn
个人经验，放大对焦在拍深空的时候不如鱼骨，很多星目视看得见，但是要在屏幕上显示，非30秒曝光不可，实时屏幕显示不出来的。  发表于 2013-11-30 09:25
回复 顶~ 砸~

使用道具 举报

牧马人9988 发表于 2013-11-30 11:35 | 显示全部楼层 来自： 中国–江苏–常州 电信
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

UFO-目击者 发表于 2013-11-30 11:42 | 显示全部楼层 来自： 中国–黑龙江–大庆 联通
学习了，等我有了小黑我也~~~~~~~~~~~
回复 顶~ 砸~

使用道具 举报

chao2_zhang 发表于 2013-11-30 15:48 | 显示全部楼层 来自： 中国–上海–上海–浦东新区 电信
chao2_zhang 发表于 2013-11-30 00:28


登录/注册后可看大图

单反放大对焦更方便

看不见鱼骨板还有用吗？

点评

xwyg
起码可以用鱼骨先对别的亮星，再去拍暗星，不至于多用快门  详情 回复 发表于 2013-11-30 18:44
回复 顶~ 砸~

使用道具 举报

 楼主| xwyg 发表于 2013-11-30 18:44 | 显示全部楼层 来自： 中国–广东–佛山–南海区 电信
chao2_zhang 发表于 2013-11-30 15:48


登录/注册后可看大图

看不见鱼骨板还有用吗？

起码可以用鱼骨先对别的亮星，再去拍暗星，不至于多用快门
回复 顶~ 砸~

使用道具 举报

qq9723754 发表于 2013-12-17 22:26 | 显示全部楼层 来自： 中国–云南–文山壮族苗族自治州 联通
支持DIY
回复 顶~ 砸~

使用道具 举报

newdc 发表于 2013-12-19 00:29 | 显示全部楼层 来自： 中国–广东–深圳 电信
请教一下楼主，是不是对木星对焦以后，条件不变的情况下，所有的恒星和月亮就不需要重新对焦了。

点评

xwyg
理论是这样，但是实际上精度还是有那么点偏差，不过不影响，你找个亮星对一下都可以了，如果要更高精度就找个双线鱼的，双线的我也没找到~~其实用这个也可以的，对完后记得用细的记号笔做过记号就可以了  详情 回复 发表于 2013-12-19 09:35
回复 顶~ 砸~

使用道具 举报

 楼主| xwyg 发表于 2013-12-19 09:35 | 显示全部楼层 来自： 中国–广东–佛山 电信
newdc 发表于 2013-12-19 00:29


登录/注册后可看大图

请教一下楼主，是不是对木星对焦以后，条件不变的情况下，所有的恒星和月亮就不需要重新对焦了。 ...

理论是这样，但是实际上精度还是有那么点偏差，不过不影响，你找个亮星对一下都可以了，如果要更高精度就找个双线鱼的，双线的我也没找到~~其实用这个也可以的，对完后记得用细的记号笔做过记号就可以了

点评

shangshan
不过双线鱼骨好像不适合使用楼主的方法做，要求两边一侧的夹角约12°，另一侧约19°，还是老老实实打印出来刻板子实在。  详情 回复 发表于 2014-1-6 16:50
shangshan
合理利用维基百科总能有些发现，Carey Mask，楼主你看合适不？词条的引用里找到的 http://www.geoastro.co.uk/careymask.htm  详情 回复 发表于 2014-1-6 16:46
newdc
明白了，谢谢。  详情 回复 发表于 2013-12-19 13:13
回复 顶~ 砸~

使用道具 举报

yutianbb 发表于 2013-12-19 11:36 | 显示全部楼层 来自： 中国–江西–宜春 电信
楼主贴下鱼骨板的图片吧，找半天没找着，

点评

七色银河
http://astrojargon.net/(X(1)S(bop1v4r54lxgxg45mnmanw55))/MaskGenerator.aspx?AspxAutoDetectCookieSupport=1  详情 回复 发表于 2013-12-19 12:19
回复 顶~ 砸~

使用道具 举报

七色银河 发表于 2013-12-19 12:19 | 显示全部楼层 来自： 中国–辽宁–大连 联通
yutianbb 发表于 2013-12-19 11:36


登录/注册后可看大图

楼主贴下鱼骨板的图片吧，找半天没找着，

http://astrojargon.net/(X(1)S(bop1v4r54lxgxg45mnmanw55))/MaskGenerator.aspx?AspxAutoDetectCookieSupport=1
回复 顶~ 砸~

使用道具 举报

newdc 发表于 2013-12-19 13:13 | 显示全部楼层 来自： 中国–广东–深圳 电信
xwyg 发表于 2013-12-19 09:35


登录/注册后可看大图

理论是这样，但是实际上精度还是有那么点偏差，不过不影响，你找个亮星对一下都可以了，如果要更高精度就 ...

明白了，谢谢。
回复 顶~ 砸~

使用道具 举报

shangshan 发表于 2014-1-6 16:46 | 显示全部楼层 来自： 中国–上海–上海 联通
xwyg 发表于 2013-12-19 09:35
理论是这样，但是实际上精度还是有那么点偏差，不过不影响，你找个亮星对一下都可以了，如果要更高精度就 ...

合理利用维基百科总能有些发现，Carey Mask，楼主你看合适不？词条的引用里找到的{:soso_e113:}
http://www.geoastro.co.uk/careymask.htm
回复 顶~ 砸~

使用道具 举报

shangshan 发表于 2014-1-6 16:50 | 显示全部楼层 来自： 中国–上海–上海 联通
xwyg 发表于 2013-12-19 09:35
理论是这样，但是实际上精度还是有那么点偏差，不过不影响，你找个亮星对一下都可以了，如果要更高精度就 ...

不过双线鱼骨好像不适合使用楼主的方法做，要求两边一侧的夹角约12°，另一侧约10°，还是老老实实打印出来刻板子实在。

点评

xwyg
一样适用，我都是先打版出来按图上贴的，不过不知道尺寸如何控制，因为看不懂英文。。。不知道有没有按尺寸自动生成什么的。。。CAD没装。。。回公司找个CAD打开看看是什么文件先～～谢了  详情 回复 发表于 2014-1-6 23:34
shangshan
打错了，是10°  详情 回复 发表于 2014-1-6 16:51
回复 顶~ 砸~

使用道具 举报

shangshan 发表于 2014-1-6 16:51 | 显示全部楼层 来自： 中国–上海–上海 联通
shangshan 发表于 2014-1-6 16:50
不过双线鱼骨好像不适合使用楼主的方法做，要求两边一侧的夹角约12°，另一侧约10°，还是老老实实打印出 ...

打错了，是10°
回复 顶~ 砸~

使用道具 举报

 楼主| xwyg 发表于 2014-1-6 23:34 | 显示全部楼层 来自： 中国–广东–佛山 电信
shangshan 发表于 2014-1-6 16:50
不过双线鱼骨好像不适合使用楼主的方法做，要求两边一侧的夹角约12°，另一侧约10°，还是老老实实打印出 ...

这样也给你找到了，牛～～不过我的方法一样适用，我都是先打版出来按图上贴的，不过不知道尺寸如何控制，因为看不懂英文。。。不知道有没有按尺寸自动生成什么的。。。CAD没装。。。回公司找个CAD打开看看是什么文件先～～谢了
回复 顶~ 砸~

使用道具 举报

Gundam0771 发表于 2014-1-30 00:22 | 显示全部楼层 来自： 中国–广西–南宁 联通
32个赞
