[天文观测] CCD VS CMOS（木星）

[复制链接]
cyq90314 发表于 2013-12-26 14:26 | 显示全部楼层 |阅读模式 来自： 中国–江苏–南京 电信

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×
本人一直用的是150小黑和900NC进行天文拍摄，但是900NC的CCD只有1/4,30W，而且像素间距是5.6，感觉不够细腻，后进了一个工业摄像头130K，CMOS，1/3,130W,像素间距3.6，增益曝光等参数软件可调，故试拍一下木星，对比一下效果。
拍摄时间：2013/12/25/23:00前后
镜子器材：150小黑+EM10赤道仪+3X
摄像头：900NC VS 130K

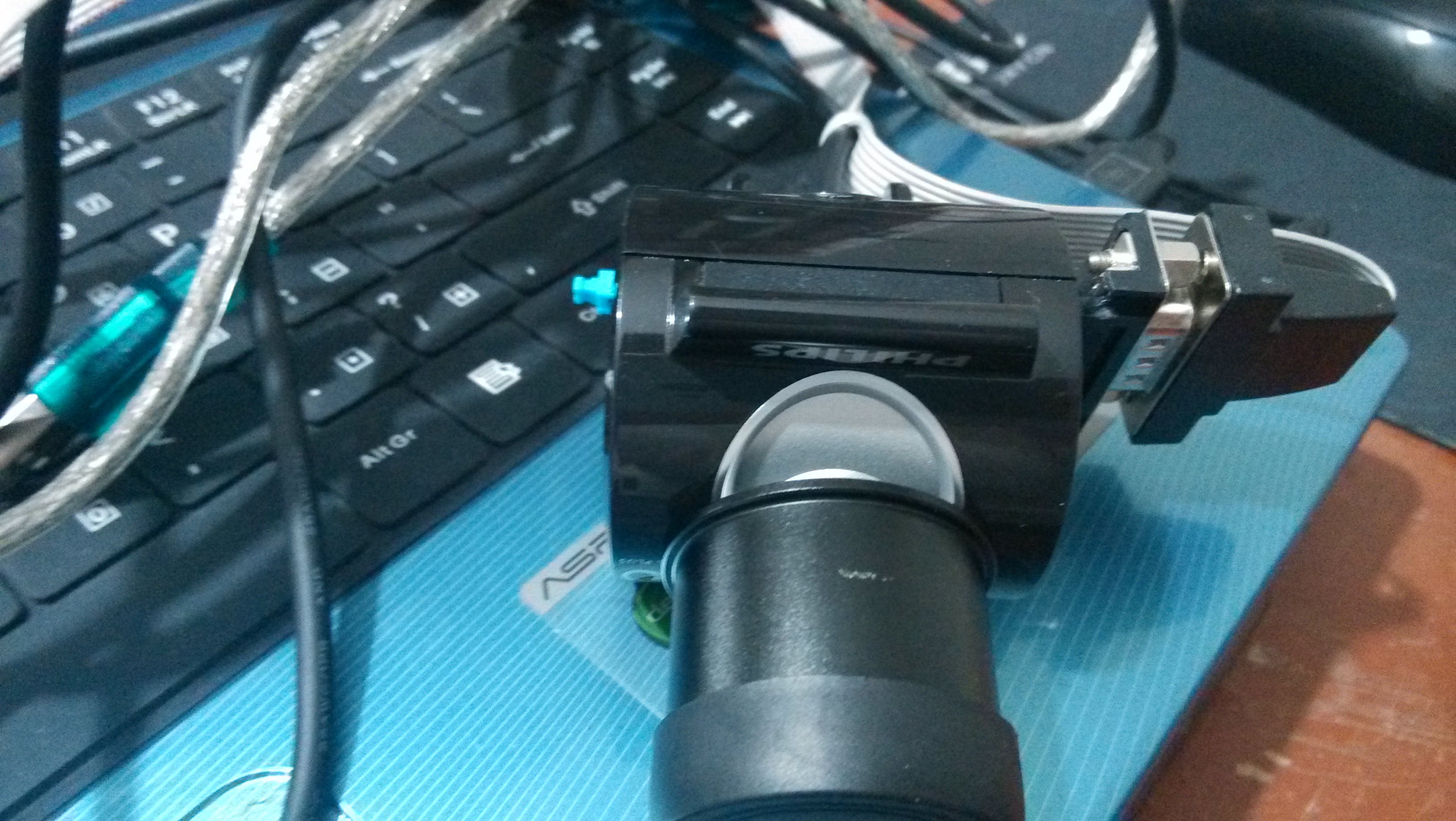

900NC

900NC

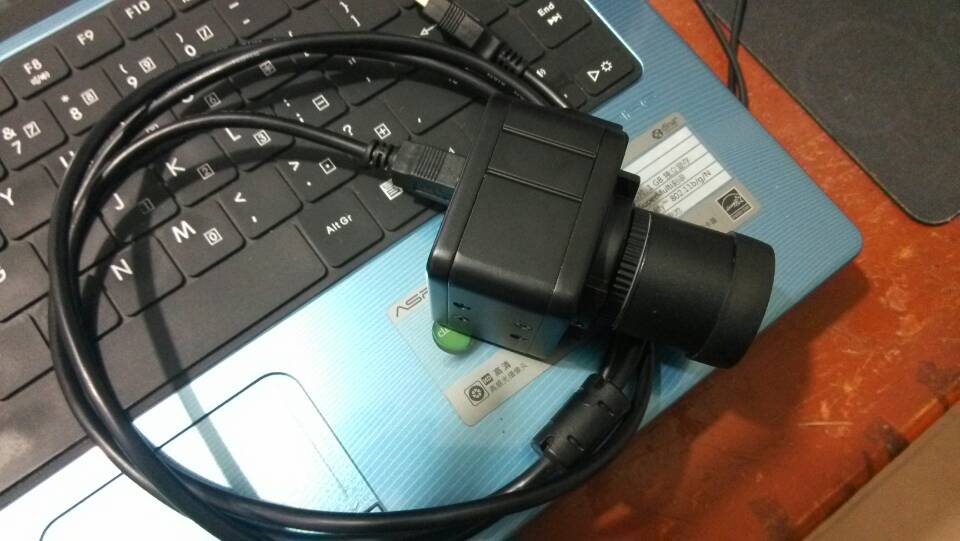

SunTime 130K

SunTime 130K
下面是拍摄处理的结果（900NC两分钟1000帧，130K一分钟500帧）：

CCD

CCD

CMOS

CMOS
这款CMOS的感光稍微差一些，因为增益已经最大，曝光时间是126ms，而900NC则是40ms，增益只有10不到，从细节上看CMOS的表现还是不错的，而900NC也确实是行星神器。
欢迎大神们测评。（小弟有个疑问，900NC拍的木星边缘好像老是对不齐，一锐化就会出现环形的断痕，不知道这是我镜子光轴的问题还是叠加软件没对齐的问题，谢过各位大神！）
摄像头, 木星, 工业, 拍摄, 软件

相关帖子
回复

使用道具 举报

购买望远镜就在牧夫天文商城
狼行天下 发表于 2013-12-26 14:35 | 显示全部楼层 来自： 中国–河北–廊坊 联通
好图片。拍的很漂亮。向楼主学习了{:soso_e179:}

点评

cyq90314
多多指教！  详情 回复 发表于 2013-12-26 14:37
回复 顶~ 砸~

使用道具 举报

 楼主| cyq90314 发表于 2013-12-26 14:37 | 显示全部楼层 来自： 中国–江苏–南京 电信
狼行天下 发表于 2013-12-26 14:35


登录/注册后可看大图

好图片。拍的很漂亮。向楼主学习了

多多指教！{:soso_e183:}
回复 顶~ 砸~

使用道具 举报

月球的兔子 发表于 2013-12-26 14:38 | 显示全部楼层 来自： 中国–四川–自贡 联通
好清晰啊{:soso_e179:}

点评

cyq90314
因为时值午夜，木星中天，视宁比较好  详情 回复 发表于 2013-12-26 14:40
回复 顶~ 砸~

使用道具 举报

 楼主| cyq90314 发表于 2013-12-26 14:40 | 显示全部楼层 来自： 中国–江苏–南京 电信
月球的兔子 发表于 2013-12-26 14:38


登录/注册后可看大图

好清晰啊

因为时值午夜，木星中天，视宁比较好

点评

月球的兔子
技术也很好啊  详情 回复 发表于 2013-12-26 14:41
回复 顶~ 砸~

使用道具 举报

月球的兔子 发表于 2013-12-26 14:41 | 显示全部楼层 来自： 中国–四川–自贡 联通
cyq90314 发表于 2013-12-26 14:40


登录/注册后可看大图

因为时值午夜，木星中天，视宁比较好

技术也很好啊{:soso_e113:}

点评

cyq90314
还有待提高  详情 回复 发表于 2013-12-26 14:43
回复 顶~ 砸~

使用道具 举报

 楼主| cyq90314 发表于 2013-12-26 14:43 | 显示全部楼层 来自： 中国–江苏–南京 电信
月球的兔子 发表于 2013-12-26 14:41


登录/注册后可看大图

技术也很好啊

还有待提高{:soso_e183:}

点评

月球的兔子
当然啦，没有上限啊  详情 回复 发表于 2013-12-26 14:44
回复 顶~ 砸~

使用道具 举报

月球的兔子 发表于 2013-12-26 14:44 | 显示全部楼层 来自： 中国–四川–自贡 联通
cyq90314 发表于 2013-12-26 14:43


登录/注册后可看大图

还有待提高

当然啦，没有上限啊

点评

cyq90314
哈哈  详情 回复 发表于 2013-12-26 14:47
回复 顶~ 砸~

使用道具 举报

kolaimei 发表于 2013-12-26 14:45 | 显示全部楼层 来自： 中国–台湾 中华电信(HiNet)数据中心
漂亮{:soso_e179:}

点评

cyq90314
谢谢！  详情 回复 发表于 2013-12-26 14:48
回复 顶~ 砸~

使用道具 举报

 楼主| cyq90314 发表于 2013-12-26 14:47 | 显示全部楼层 来自： 中国–江苏–南京 电信
月球的兔子 发表于 2013-12-26 14:44


登录/注册后可看大图

当然啦，没有上限啊

哈哈{:soso_e100:}
回复 顶~ 砸~

使用道具 举报

 楼主| cyq90314 发表于 2013-12-26 14:48 | 显示全部楼层 来自： 中国–江苏–南京 电信
kolaimei 发表于 2013-12-26 14:45


登录/注册后可看大图

漂亮

谢谢！
回复 顶~ 砸~

使用道具 举报

kuangyebuluo 发表于 2013-12-26 14:55 | 显示全部楼层 来自： 中国–江苏–常州 电信
100毫秒以上基本没法拍了，曝光太长导致视宁度的影响严重，周边水波纹是视宁度不好造成的。
所以拍行星大伙都追求灵敏度，尽量缩短曝光时间

点评

cyq90314
原来如此，那我懂了，但是900NC是USB1,1，为了使图像压缩少，帧数只有10/s。  详情 回复 发表于 2013-12-26 14:58
回复 顶~ 砸~

使用道具 举报

 楼主| cyq90314 发表于 2013-12-26 14:58 | 显示全部楼层 来自： 中国–江苏–南京 电信
kuangyebuluo 发表于 2013-12-26 14:55


登录/注册后可看大图

100毫秒以上基本没法拍了，曝光太长导致视宁度的影响严重，周边水波纹是视宁度不好造成的。
所以拍行星大伙 ...

原来如此，那我懂了，但是900NC是USB1,1，为了使图像压缩少，帧数只有10/s。

点评

kuangyebuluo
文佳有篇文章叫“木星最佳拍摄参数以及水波纹现象的探讨”，楼主可以搜搜看  详情 回复 发表于 2013-12-26 15:01
回复 顶~ 砸~

使用道具 举报

kuangyebuluo 发表于 2013-12-26 15:01 | 显示全部楼层 来自： 中国–江苏–常州 电信
cyq90314 发表于 2013-12-26 14:58


登录/注册后可看大图

原来如此，那我懂了，但是900NC是USB1,1，为了使图像压缩少，帧数只有10/s。
...

文佳有篇文章叫“木星最佳拍摄参数以及水波纹现象的探讨”，楼主可以搜搜看

点评

cyq90314
ok！谢谢！  详情 回复 发表于 2013-12-26 15:03
kuangyebuluo
压缩的问题，你可以减小分辨率呀，木星占画面1/2到1/3就行了，那些黑色的区域都是被浪费掉的数据量  详情 回复 发表于 2013-12-26 15:03
回复 顶~ 砸~

使用道具 举报

kuangyebuluo 发表于 2013-12-26 15:03 | 显示全部楼层 来自： 中国–江苏–常州 电信
kuangyebuluo 发表于 2013-12-26 15:01


登录/注册后可看大图

文佳有篇文章叫“木星最佳拍摄参数以及水波纹现象的探讨”，楼主可以搜搜看
...

压缩的问题，你可以减小分辨率呀，木星占画面1/2到1/3就行了，那些黑色的区域都是被浪费掉的数据量

点评

cyq90314
但是拍摄时，你降低了分辨率，图像也会一同缩小的啊  详情 回复 发表于 2013-12-26 15:07
回复 顶~ 砸~

使用道具 举报

 楼主| cyq90314 发表于 2013-12-26 15:03 | 显示全部楼层 来自： 中国–江苏–南京 电信
kuangyebuluo 发表于 2013-12-26 15:01


登录/注册后可看大图

文佳有篇文章叫“木星最佳拍摄参数以及水波纹现象的探讨”，楼主可以搜搜看
...

ok！谢谢！
回复 顶~ 砸~

使用道具 举报

 楼主| cyq90314 发表于 2013-12-26 15:07 | 显示全部楼层 来自： 中国–江苏–南京 电信
kuangyebuluo 发表于 2013-12-26 15:03


登录/注册后可看大图

压缩的问题，你可以减小分辨率呀，木星占画面1/2到1/3就行了，那些黑色的区域都是被浪费掉的数据量 ...

但是拍摄时，你降低了分辨率，图像也会一同缩小的啊

点评

kuangyebuluo
不会的，只是减小了使用的CMOS区域，比方说把整个画面分成10份，一份就可以装得下木星，其他九份就可以不用了，数据量小了，帧速就基本上由曝光时间决定了，你40毫秒的曝光也能也能拍到20几帧每秒的。 对于同一个电  详情 回复 发表于 2013-12-26 15:15
回复 顶~ 砸~

使用道具 举报

kuangyebuluo 发表于 2013-12-26 15:15 | 显示全部楼层 来自： 中国–江苏–常州 电信
cyq90314 发表于 2013-12-26 15:07


登录/注册后可看大图

但是拍摄时，你降低了分辨率，图像也会一同缩小的啊

不会的，只是减小了使用的CMOS区域，比方说把整个画面分成10份，一份就可以装得下木星，其他九份就可以不用了，数据量小了，帧速就基本上由曝光时间决定了，你40毫秒的曝光也能也能拍到20几帧每秒的。

对于同一个电脑显示器，拍出来图像大小只受主镜焦距和像元大小的影响，并且图像大小与焦距和像元尺寸两个因素的比值成正比。所以像元尺寸3点几微米的拍出来比5点几微米的拍出来大

点评

cyq90314
另外，在焦距一致下，成像大小应该是和ROI区域面积有关（从图像占画幅的比例上看）  详情 回复 发表于 2013-12-26 15:49
cyq90314
你所说的应该是ROI的设置吧，这款CMOS是有这个功能的，900NC好像就没有了  详情 回复 发表于 2013-12-26 15:45
回复 顶~ 砸~

使用道具 举报

 楼主| cyq90314 发表于 2013-12-26 15:45 | 显示全部楼层 来自： 中国–江苏–南京 电信
kuangyebuluo 发表于 2013-12-26 15:15


登录/注册后可看大图

不会的，只是减小了使用的CMOS区域，比方说把整个画面分成10份，一份就可以装得下木星，其他九份就可以不 ...

你所说的应该是ROI的设置吧，这款CMOS是有这个功能的，900NC好像就没有了
回复 顶~ 砸~

使用道具 举报

 楼主| cyq90314 发表于 2013-12-26 15:49 | 显示全部楼层 来自： 中国–江苏–南京 电信
kuangyebuluo 发表于 2013-12-26 15:15


登录/注册后可看大图

不会的，只是减小了使用的CMOS区域，比方说把整个画面分成10份，一份就可以装得下木星，其他九份就可以不 ...

另外，在焦距一致下，成像大小应该是和ROI区域面积有关（从图像占画幅的比例上看）
回复 顶~ 砸~

使用道具 举报
