[天文观测] BG4AHZ 每月一看 2013年12月28日 镜载计算机 电调测试

[复制链接]
bg4ahz 发表于 2013-12-29 19:51 | 显示全部楼层 |阅读模式 来自： 中国–广东–珠海 电信

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×
本帖最后由 bg4ahz 于 2014-1-10 08:53 编辑

这次顶着滑雪场开放的强光害要完成以下测试工作：
1.彻底解决困扰这台新镜子的副镜问题。
2.测试镜载计算机.
3.测试DIY的电调自动对焦

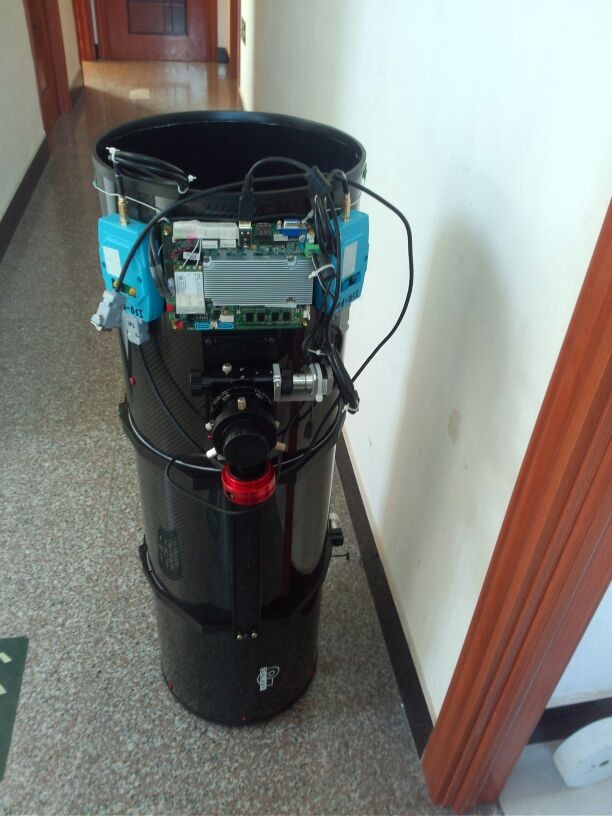

镜载计算机的目标：所有线路设备固定在镜筒上，到达半固定点，放在赤道仪器上，连接少数几根线即可开拍。通过WIFI设置和监控。左侧亚当模块是隔离的EQDIR,中间的是D2550工控主板（无线网卡+128G SSD),右侧亚当模块是隔离的ASCOM兼容的电调。光电隔离彻底解决了地电流对USB端口的影响，极大的提高了USB接口的稳定性。为了将增重降到最低计算机不使用外壳，通过三防漆做防护。

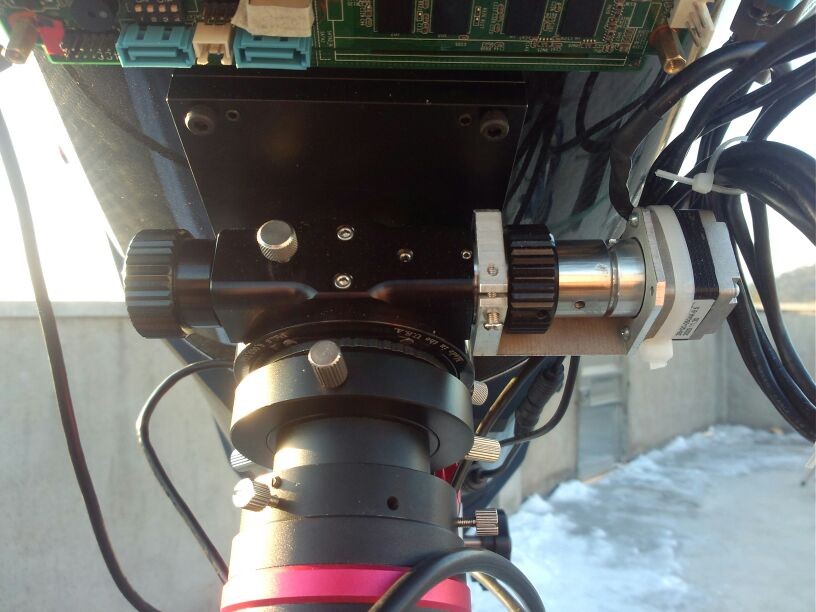

BG调电流可以通过软件设置，从而支持20 28 32 42基座号各种叠厚的两相混合式电机。用户可以根据自己实际载需要选择相应基座号和叠厚的电机。这里我的负载是Q8L+AOG+ASI120MM，28基座叠厚10的就已经足够了。安装好后即可使用MDL来进行自动对焦了，简单到只要点击一个按钮即可。
现场V曲线
镜子
首先在极大的光害下拍M78 5min*35
和上次相场歪掉的M78一起合成
后半夜大风停后拍M82 M81 5min*16
最后看一个5min的单张100%大小四角几近完美

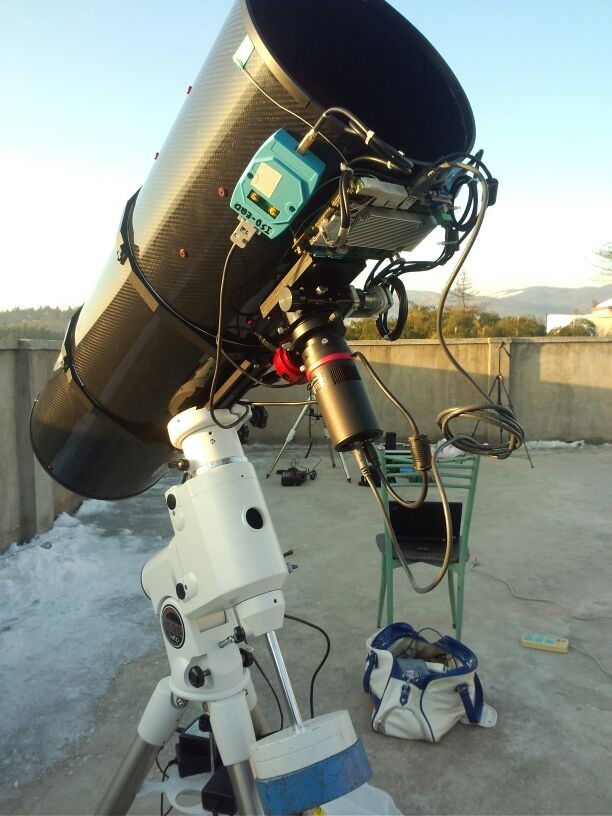

第二天清晨劳累了一晚的镜子
重新处理的M33
R200暂时退役前的照片










计算机
