[天文观测] 【原创】3.9木星，720p网络摄像头改装电子目镜

[复制链接]
xencoide 发表于 2014-3-9 23:32 | 显示全部楼层 |阅读模式 来自： 中国–浙江–杭州 电信

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×
本帖最后由 xencoide 于 2014-3-19 11:59 编辑

发现目前的网络摄像头性价比很高，130w 720p 低照度网络摄像头，才200多，于是想改装一个电子目镜试试。优点：有网线接口，接上无线路由器，手机可以用客户端直接查看实时视频并录制，可实现无PC录制视频。

上几张图

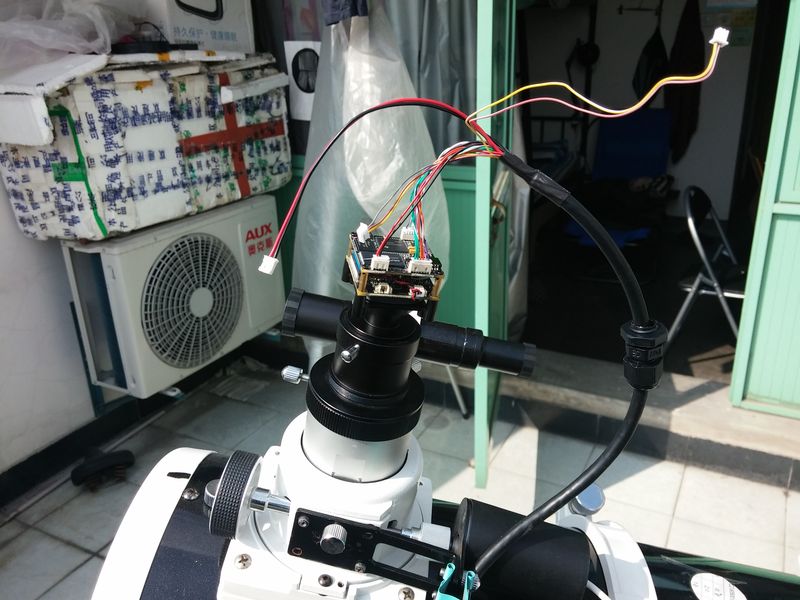

1.  130w的网络摄像头模组（需要n900c 那种1.25转接头），但网线接口，USB接口（可直接接U盘存录像，无需电脑）

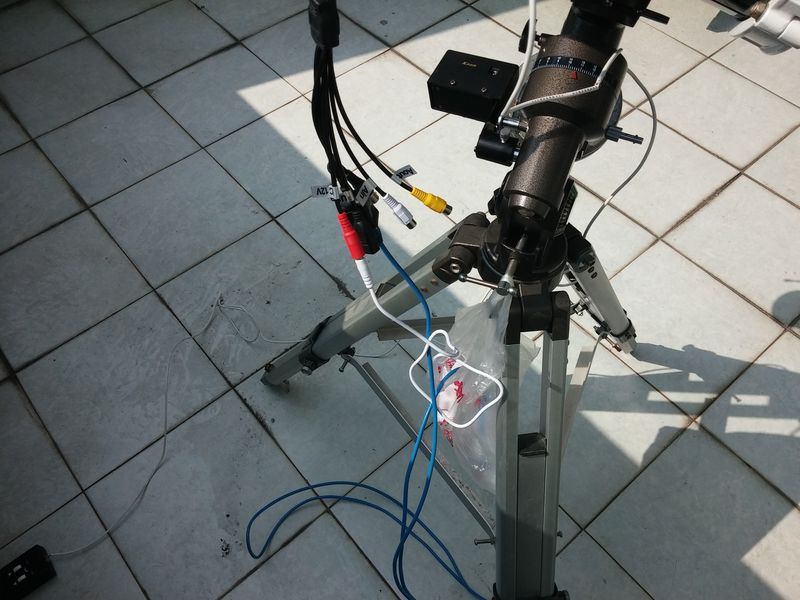

2.  网络摄像头需要一个12v电源，为了实现离线买了个12v电源盒

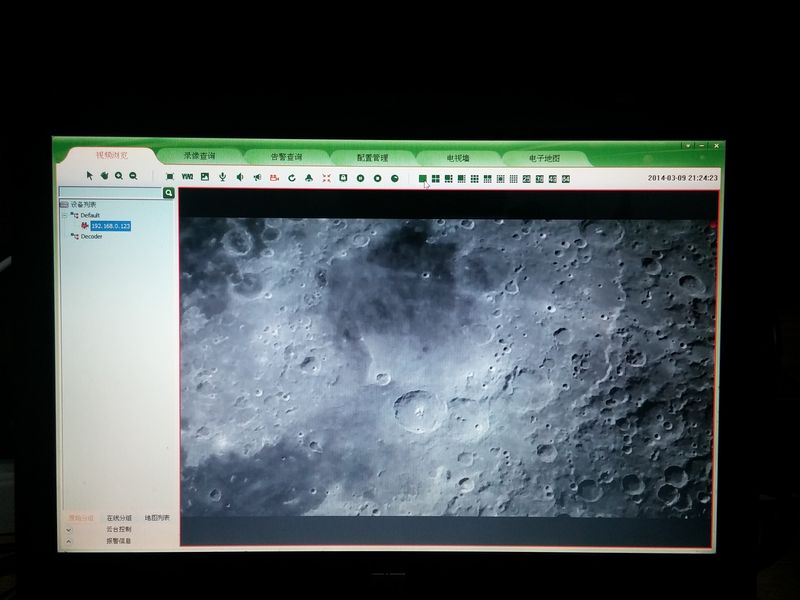

3.  网络摄像头接PC客户端（可直接在手机上），月面720p拍摄效果（器材 小黑 自带2x巴洛）

木星 米德5X 叠加效果 2400多帧  AS!2叠加 锐化



登录/注册后可看大图
回复

使用道具 举报

购买望远镜就在牧夫天文商城
 楼主| xencoide 发表于 2014-3-9 23:34 | 显示全部楼层 来自： 中国–浙江–杭州 电信
本帖最后由 xencoide 于 2014-3-10 08:51 编辑

木星 小黑 自带巴洛2x
720p 叠加3000帧，25%效果（as!2 自带锐化）：

回复 顶~ 砸~

使用道具 举报

东蔡老友 发表于 2014-3-10 00:14 | 显示全部楼层 来自： 中国–重庆–重庆 电信
楼主太狠了！
那个卖WIFI望远镜的妹子，看了楼主的帖子，只怕要哭了。

点评

xencoide
你说那个？  详情 回复 发表于 2014-3-10 00:35
回复 顶~ 砸~

使用道具 举报

 楼主| xencoide 发表于 2014-3-10 00:35 来自手机 | 显示全部楼层 来自： 中国–浙江–杭州 电信
东蔡老友 发表于 2014-3-10 00:14
楼主太狠了！
那个卖WIFI望远镜的妹子，看了楼主的帖子，只怕要哭了。

你说那个？

点评

东蔡老友
就是那个卖KOPA望远镜的广东妹子啊！人家以WIFI为卖点，一套下来要5万呢！ 你这么整，那不是恶意竞争么？还让人家怎么活？ http://www.astronomy.com.cn/bbs/thread-289169-1-1.html  详情 回复 发表于 2014-3-10 11:44
回复 顶~ 砸~

使用道具 举报

cmise 发表于 2014-3-10 09:31 | 显示全部楼层 来自： 中国–上海–上海 电信
因为那个好象要一千多.
回复 顶~ 砸~

使用道具 举报

东蔡老友 发表于 2014-3-10 11:44 | 显示全部楼层 来自： 中国–重庆–重庆–沙坪坝区 联通
xencoide 发表于 2014-3-10 00:35
你说那个？

就是那个卖KOPA望远镜的广东妹子啊！人家以WIFI为卖点，一套下来要5万呢！
你这么整，那不是恶意竞争么？还让人家怎么活？
http://www.astronomy.com.cn/bbs/thread-289169-1-1.html

点评

xencoide
我只能嘎嘎嘎嘎了……  详情 回复 发表于 2014-3-10 11:56
回复 顶~ 砸~

使用道具 举报

 楼主| xencoide 发表于 2014-3-10 11:56 来自手机 | 显示全部楼层 来自： 中国–浙江–宁波 电信
本帖最后由 xencoide 于 2014-3-10 11:58 编辑
东蔡老友 发表于 2014-3-10 11:44
就是那个卖KOPA望远镜的广东妹子啊！人家以WIFI为卖点，一套下来要5万呢！
你这么整，那不是恶意竞争么？ ...


我其实就是觉得行星摄像头卖的太贵，130w的硬件真的没什么
回复 顶~ 砸~

使用道具 举报

lkj7373 发表于 2014-3-10 11:59 | 显示全部楼层 来自： 中国–广东–茂名 电信
本帖最后由 lkj7373 于 2014-3-10 12:03 编辑

比上次手机直焦的好很多,不错.LZ这摄像头哪里入的?给个链接吧

点评

xencoide
淘宝 搜 “网络摄像头 模组” 我是在 天视通 这个店买的  详情 回复 发表于 2014-3-10 22:35
回复 顶~ 砸~

使用道具 举报

宋城冬叶 发表于 2014-3-10 15:20 | 显示全部楼层 来自： 中国–河南–商丘 电信
楼主跟我想一块去了，我也用的这玩意，不过昨天试着改黑白刮拜尔滤镜时给弄报废了

点评

xencoide
这样弄了有什么用，还是三个子像素合成一个亮度像素，并不能提高分辨率吧  详情 回复 发表于 2014-3-10 22:36
回复 顶~ 砸~

使用道具 举报

 楼主| xencoide 发表于 2014-3-10 22:35 | 显示全部楼层 来自： 中国–浙江–杭州 电信
lkj7373 发表于 2014-3-10 11:59
比上次手机直焦的好很多,不错.LZ这摄像头哪里入的?给个链接吧

淘宝 搜 “网络摄像头 模组”
我是在 天视通 这个店买的

点评

lkj7373
谢谢  详情 回复 发表于 2014-3-10 22:52
回复 顶~ 砸~

使用道具 举报

 楼主| xencoide 发表于 2014-3-10 22:36 | 显示全部楼层 来自： 中国–浙江–杭州 电信
宋城冬叶 发表于 2014-3-10 15:20
楼主跟我想一块去了，我也用的这玩意，不过昨天试着改黑白刮拜尔滤镜时给弄报废了 ...

这样弄了有什么用，还是三个子像素合成一个亮度像素，并不能提高分辨率吧

点评

宋城冬叶
去掉拜耳滤镜至少可以提高一倍的曝光效率，因为未改前因为有R、G、B滤镜存在，某一像素只能感光R、G、B之一，去掉后任意一个像素都可感光全波段的光线。  详情 回复 发表于 2014-3-10 22:52
回复 顶~ 砸~

使用道具 举报

lkj7373 发表于 2014-3-10 22:52 | 显示全部楼层 来自： 中国–广东–茂名 电信
xencoide 发表于 2014-3-10 22:35
淘宝 搜 “网络摄像头 模组”
我是在 天视通 这个店买的

谢谢

点评

xencoide
建议不要买，曝光太难调了。不能直接调，间接方式很不方便  详情 回复 发表于 2014-3-18 10:18
回复 顶~ 砸~

使用道具 举报

宋城冬叶 发表于 2014-3-10 22:52 | 显示全部楼层 来自： 中国–河南–商丘 电信
xencoide 发表于 2014-3-10 22:36
这样弄了有什么用，还是三个子像素合成一个亮度像素，并不能提高分辨率吧
...

去掉拜耳滤镜至少可以提高一倍的曝光效率，因为未改前因为有R、G、B滤镜存在，某一像素只能感光R、G、B之一，去掉后任意一个像素都可感光全波段的光线。
回复 顶~ 砸~

使用道具 举报

流星的诱惑 发表于 2014-3-16 04:56 | 显示全部楼层 来自： 德国 锡根大学
不用电脑这一点太好了，不过摄像头的供电怎么解决？

点评

xencoide
12v电源盒  详情 回复 发表于 2014-3-18 10:19
当我在遥远的异国仰望这漫天星斗时，发现即使是这么多年没有再付出什么精力，但是我依旧深深爱着他们，被他们吸引着，震撼着。
回复 顶~ 砸~

使用道具 举报

 楼主| xencoide 发表于 2014-3-18 10:18 | 显示全部楼层 来自： 中国–浙江–杭州 电信
lkj7373 发表于 2014-3-10 22:52
谢谢

建议不要买，曝光太难调了。不能直接调，间接方式很不方便

点评

lkj7373
多谢提醒  详情 回复 发表于 2014-3-18 12:32
回复 顶~ 砸~

使用道具 举报

 楼主| xencoide 发表于 2014-3-18 10:19 | 显示全部楼层 来自： 中国–浙江–杭州 电信
流星的诱惑 发表于 2014-3-16 04:56
不用电脑这一点太好了，不过摄像头的供电怎么解决？

12v电源盒
回复 顶~ 砸~

使用道具 举报

lkj7373 发表于 2014-3-18 12:32 | 显示全部楼层 来自： 中国–广东–茂名 电信
xencoide 发表于 2014-3-18 10:18
建议不要买，曝光太难调了。不能直接调，间接方式很不方便

多谢提醒

点评

Darkness2046
我了个去，我还准备买一个呢，难调到什么程度？  详情 回复 发表于 2014-3-18 12:59
回复 顶~ 砸~

使用道具 举报

Darkness2046 发表于 2014-3-18 12:59 | 显示全部楼层 来自： 中国–上海–上海 电信
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

 楼主| xencoide 发表于 2014-3-19 11:55 | 显示全部楼层 来自： 中国–浙江–杭州 电信
本帖最后由 xencoide 于 2014-3-19 11:56 编辑
Darkness2046 发表于 2014-3-18 12:59
我了个去，我还准备买一个呢，难调到什么程度？

在自动曝光模式下，木星会过爆，因为不能手动调电子快门，所以需要用光源(如手机的手电筒)照射镜子，使其自动曝光压低，然后锁定曝光（这要在电脑上操作，手机上不行），然后移开光源。
这里用手机的手电筒辅助调曝光很不方便，很难调的恰好。


目前在研究华为海思方案，德州仪器方案（我现在的是德仪的）不能调曝光。

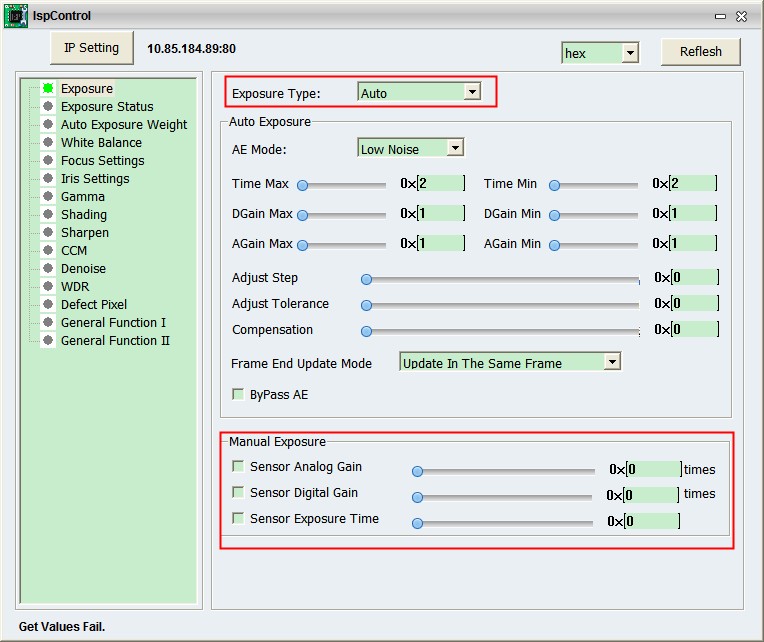

海思方案ISP曝光的调节截图，增益，曝光时间都有，而且使用网络调的，无需USB，也就是可以无线。


点评

Darkness2046
过曝理论上不是问题，如果太亮，可以加个光圈在物镜前面。大神，你好好研究研究，完了再发个帖子哦！  详情 回复 发表于 2014-3-19 12:48
xencoide
@lkj7373[/backcolor]  详情 回复 发表于 2014-3-19 11:56
回复 顶~ 砸~

使用道具 举报

 楼主| xencoide 发表于 2014-3-19 11:56 | 显示全部楼层 来自： 中国–浙江–杭州 电信
xencoide 发表于 2014-3-19 11:55
在自动曝光模式下，木星会过爆，因为不能手动调电子快门，所以需要用光源(如手机的手电筒)照射镜子，使其 ...

@lkj7373
回复 顶~ 砸~

使用道具 举报
