[咨询] 帮忙看看我的100Q的平场是咋了？

[复制链接]
sshyang 发表于 2014-3-23 23:03 | 显示全部楼层 |阅读模式 来自： 中国–上海–上海–浦东新区 电信

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×
本帖最后由 sshyang 于 2014-3-24 02:38 编辑

100Q用延长桶连接STT-8300（重约2Kg），拍照出来发现如下问题：1、中间的星点FWHM尚可，但上下两端的星点一塌糊涂，离中心越远的星点越糟糕。
2、转动STT-8300，可以获得不同的平面弯曲。

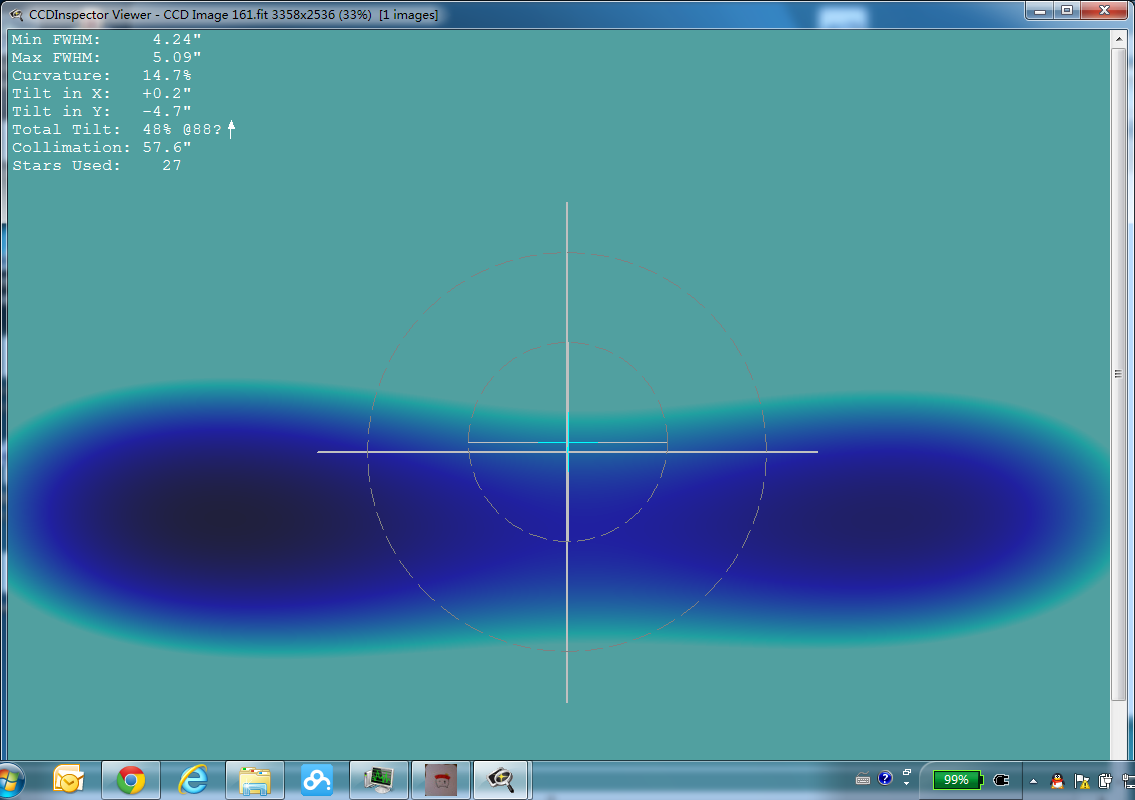

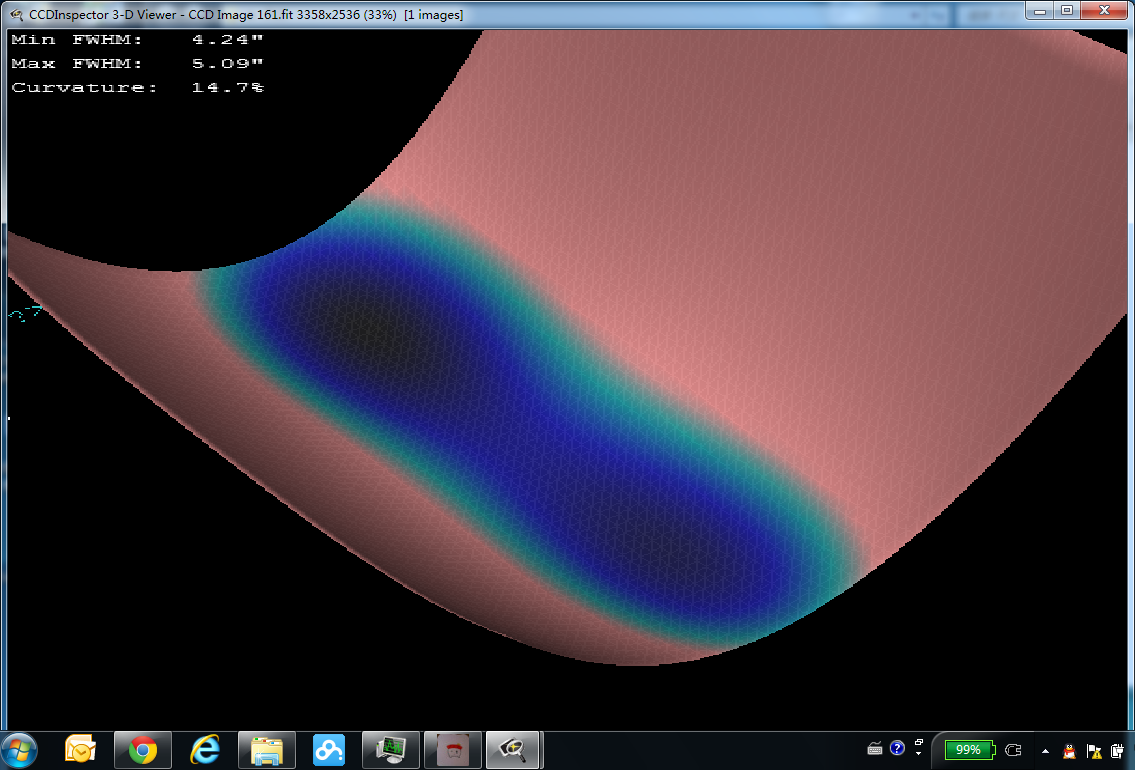

用CCDInspecter分析了下，大概如下图：

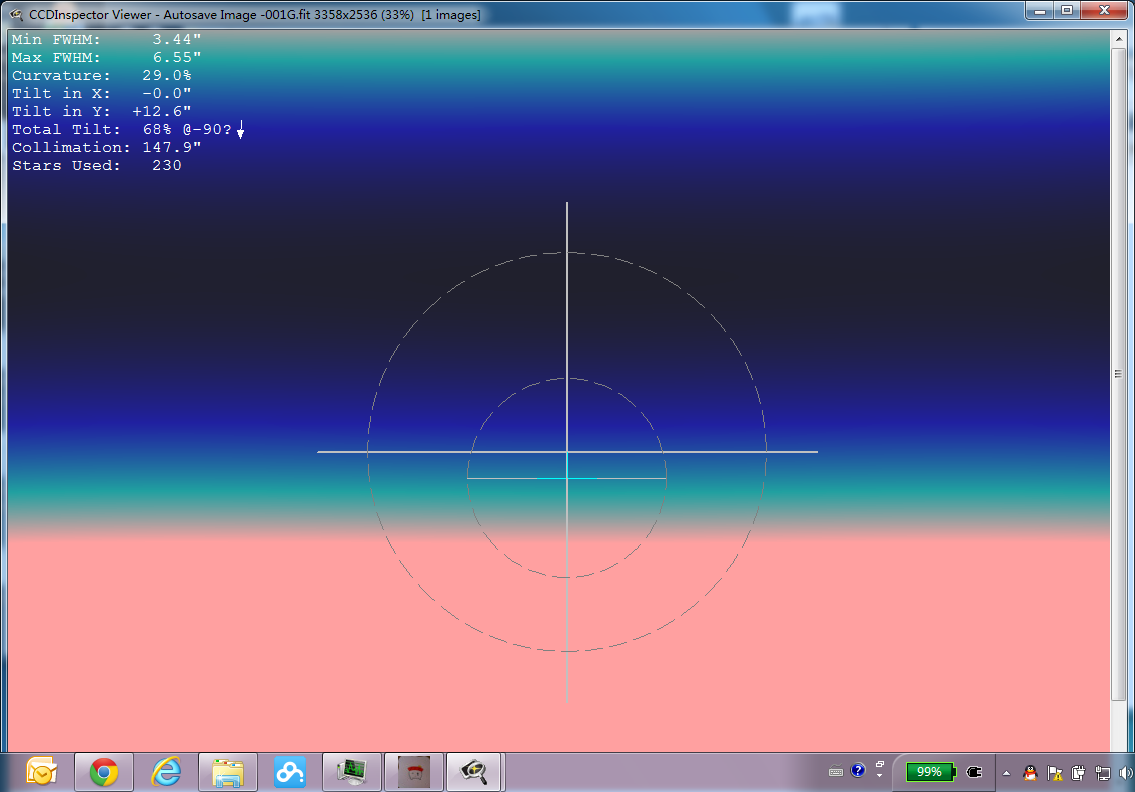

转动一下后变成这样：

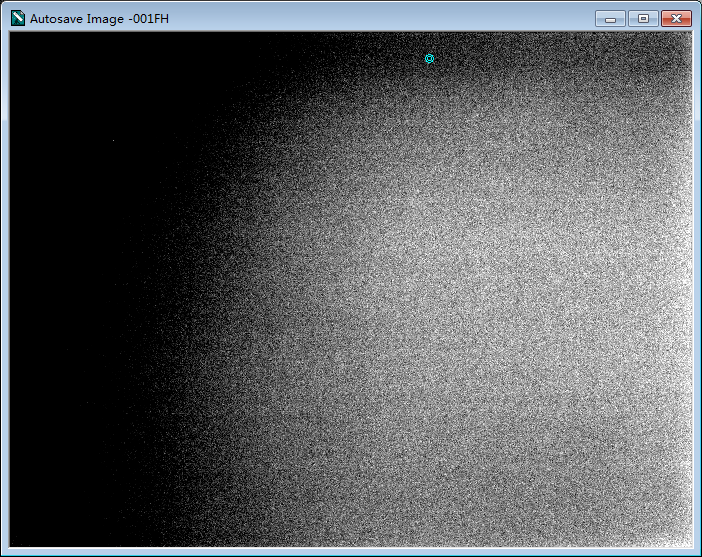

Ha的平场照片是这样的：

这是咋回事？
100Q出问题了？CCDInspector出问题了？还是我的STT-8300有问题？或者连接筒歪了？



回复

使用道具 举报

购买望远镜就在牧夫天文商城
 楼主| sshyang 发表于 2014-3-23 23:06 | 显示全部楼层 来自： 中国–上海–上海–浦东新区 电信
看着像是CCD成像平面与光轴不是垂直的。
可能100Q的调焦座撑不住STT-8300的重量，或者是连接筒加工有问题？
回复 顶~ 砸~

使用道具 举报

laomm 发表于 2014-3-23 23:26 | 显示全部楼层 来自： 中国–北京–北京–西城区 联通
法兰距是否合适?

点评

sshyang
可以合焦。  详情 回复 发表于 2014-3-24 00:03
回复 顶~ 砸~

使用道具 举报

 楼主| sshyang 发表于 2014-3-24 00:03 | 显示全部楼层 来自： 中国–上海–上海–浦东新区 电信
laomm 发表于 2014-3-23 23:26
法兰距是否合适?

可以合焦。
回复 顶~ 砸~

使用道具 举报

黑夜守望者 发表于 2014-3-24 08:19 | 显示全部楼层 来自： 中国–福建–厦门 电信
最近我也有这种情况，我猜也像是ccd和焦平面不平行的问题，同求解。
回复 顶~ 砸~

使用道具 举报

morning 发表于 2014-3-24 09:54 | 显示全部楼层 来自： 中国–山东–烟台–莱州市 联通
80apo跟你最后平场的效果差不多，不过没你那么严重，我只是侧边四周暗角很厉害，感觉像是相机重力拉扯t筒变形导致焦平面不合
回复 顶~ 砸~

使用道具 举报

time2k 发表于 2014-3-24 10:04 | 显示全部楼层 来自： 中国–北京–北京 电信
这个得用实际星点照测试吧
回复 顶~ 砸~

使用道具 举报

vixen 发表于 2014-3-24 11:02 | 显示全部楼层 来自： 中国–浙江–嘉兴 电信
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

nwwolf 发表于 2014-3-24 11:49 | 显示全部楼层 来自： 中国–陕西–宝鸡 电信
我现在接8300带滤镜轮都改成螺纹连接了 8300+滤镜轮确实太重了 STT是不是更重一些？

点评

sshyang
STT更重，我请智通定做了一个80mm的连接筒，前后都是螺纹连接。不知道为啥会这样。 让我想起了之前有个哥们儿说100Q主镜光轴不正的问题。  详情 回复 发表于 2014-3-24 12:42
回复 顶~ 砸~

使用道具 举报

情迷棒子骨 发表于 2014-3-24 11:57 | 显示全部楼层 来自： 中国–四川–绵阳 电信
用星点实际测一次！我也想看看是怎么回事

点评

sshyang
实际星点来了。  详情 回复 发表于 2014-3-24 12:21
回复 顶~ 砸~

使用道具 举报

 楼主| sshyang 发表于 2014-3-24 12:21 | 显示全部楼层 来自： 中国–上海–上海 电信
情迷棒子骨 发表于 2014-3-24 11:57
用星点实际测一次！我也想看看是怎么回事

实际星点来了。 Autosave Image -001H.part1.rar (2.67 MB, 下载次数: 3496)
Autosave Image -001H.part2.rar (2.67 MB, 下载次数: 3703)
Autosave Image -001H.part3.rar (2.67 MB, 下载次数: 4018)
Autosave Image -001H.part4.rar (906.66 KB, 下载次数: 4062)




回复 顶~ 砸~

使用道具 举报

 楼主| sshyang 发表于 2014-3-24 12:42 | 显示全部楼层 来自： 中国–上海–上海 电信
nwwolf 发表于 2014-3-24 11:49
我现在接8300带滤镜轮都改成螺纹连接了 8300+滤镜轮确实太重了 STT是不是更重一些？ ...

STT更重，我请智通定做了一个80mm的连接筒，前后都是螺纹连接。不知道为啥会这样。
让我想起了之前有个哥们儿说100Q主镜光轴不正的问题。

点评

情迷棒子骨
不正也不至于这个样子！！  详情 回复 发表于 2014-3-24 12:50
回复 顶~ 砸~

使用道具 举报

情迷棒子骨 发表于 2014-3-24 12:50 | 显示全部楼层 来自： 中国–四川–绵阳 电信
sshyang 发表于 2014-3-24 12:42
STT更重，我请智通定做了一个80mm的连接筒，前后都是螺纹连接。不知道为啥会这样。
让我想起了之前有个哥 ...

不正也不至于这个样子！！

点评

sshyang
怎么判断是哪里出问题了呢？  详情 回复 发表于 2014-3-24 13:52
回复 顶~ 砸~

使用道具 举报

 楼主| sshyang 发表于 2014-3-24 13:52 | 显示全部楼层 来自： 中国–上海–上海 电信
情迷棒子骨 发表于 2014-3-24 12:50
不正也不至于这个样子！！

怎么判断是哪里出问题了呢？
回复 顶~ 砸~

使用道具 举报

time2k 发表于 2014-3-24 14:08 | 显示全部楼层 来自： 中国–北京–北京 电信
附件报文件损坏

点评

sshyang
放到网盘上了，http://pan.baidu.com/s/1pJsb5LD  详情 回复 发表于 2014-3-24 16:10
回复 顶~ 砸~

使用道具 举报

 楼主| sshyang 发表于 2014-3-24 16:10 | 显示全部楼层 来自： 中国–上海–上海 电信
time2k 发表于 2014-3-24 14:08
附件报文件损坏

放到网盘上了，http://pan.baidu.com/s/1pJsb5LD
