[咨询] 【求助】请大家帮忙分析下光轴和焦平面不垂直的问题

[复制链接]
sshyang 发表于 2014-10-19 21:02 | 显示全部楼层 |阅读模式 来自： 中国–上海–上海 电信

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×
本帖最后由 sshyang 于 2014-10-19 22:43 编辑

光轴与焦平面不垂直情况分析

概述

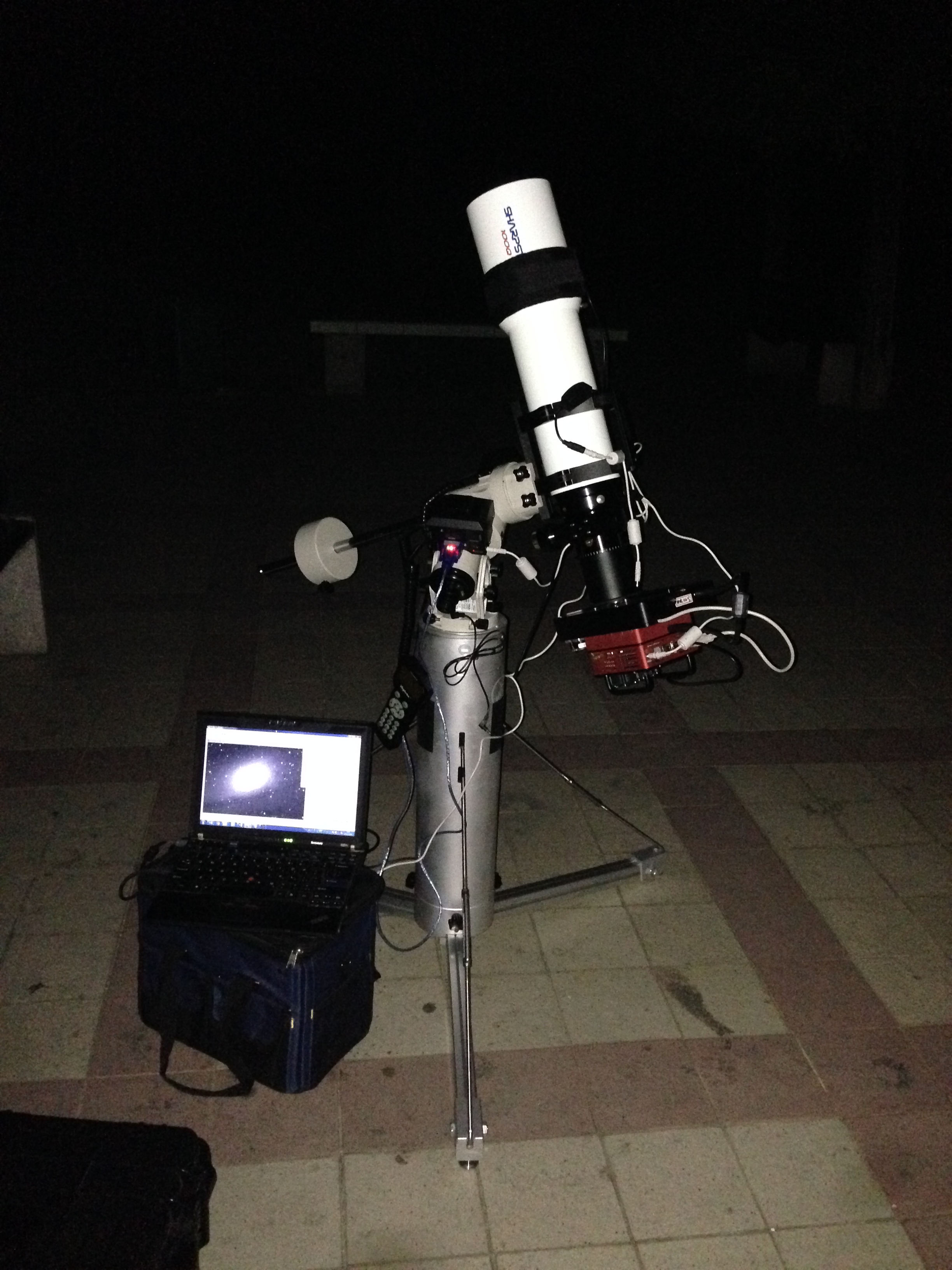

主镜（锐星100Q）通过延长筒（智通定制）与冷冻CCD相机（SBIG STT-8300）连接，实际拍摄中发现上中下的星点无法同步调节到FWHM最小。明显上下方向倾斜，即焦平面和光轴没有垂直。
问题分析方法：旋转相机，从不同角度拍摄，然后分析光轴与焦平面的垂直偏差角度，试图发现问题所在。



实验记录
说明：
1、        连接所有部件，在安全范围内尽可能拧紧，以消除部件之间的缝隙。主镜瞄准M27，朝向西方，仰角约45度。
2、        将相机旋转不同角度，大致相差45度左右，然后用MaxIm DL的PinPoint分析角度，并做记录。

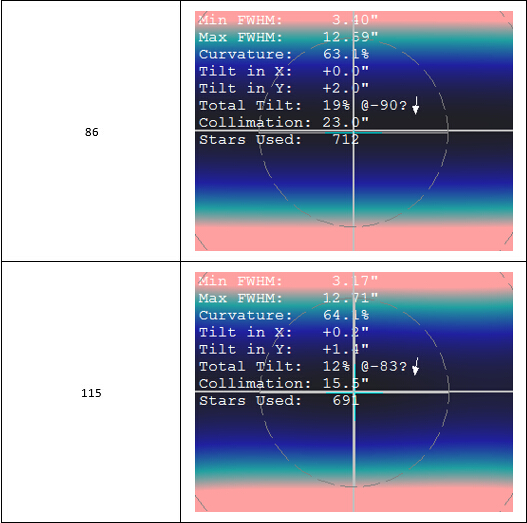

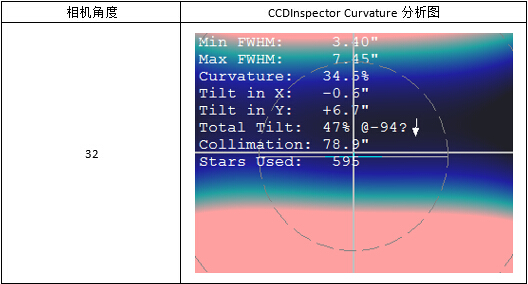

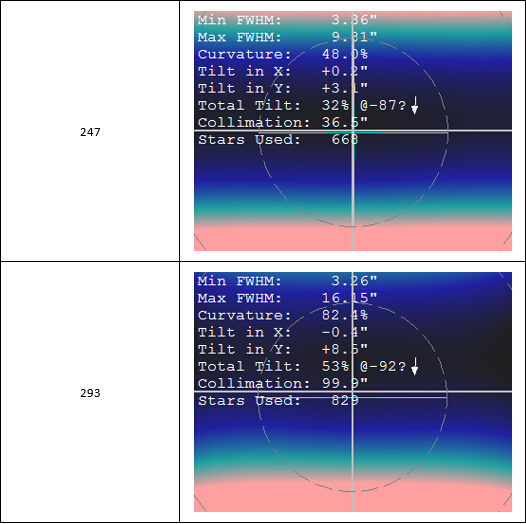

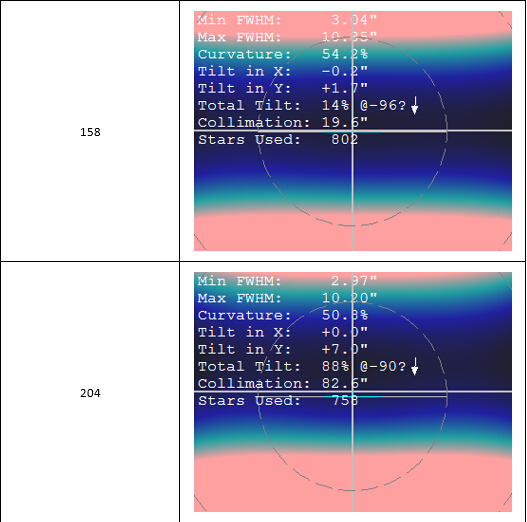

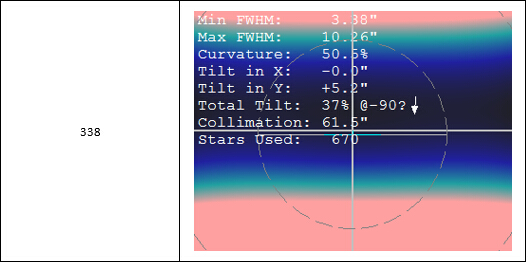

3、        用CCD Inspector得出Curvature分析图。

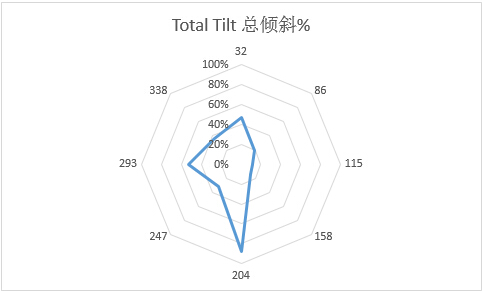

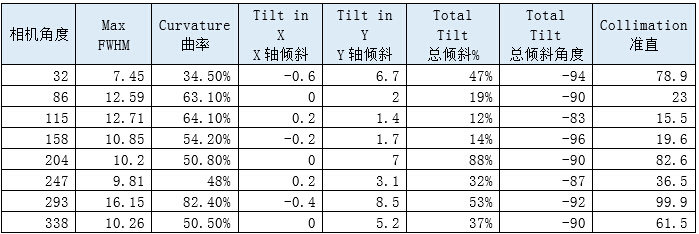

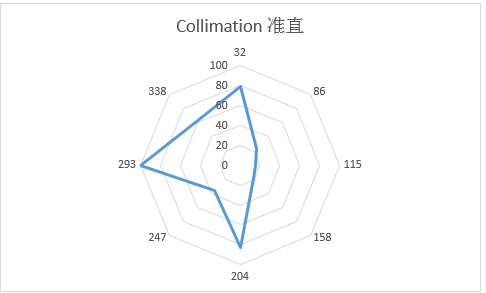

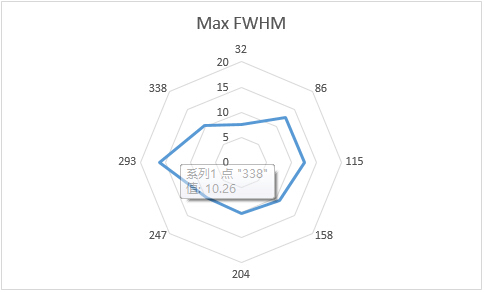

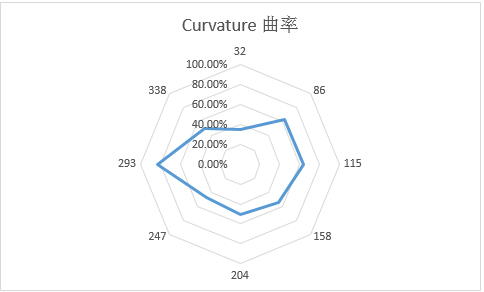

数据汇总

各角度的主要数据图


如果中间FWHM最小即中部在焦点距离上，上部在焦外，下部在焦内。而且怎么旋转都一样。初步看来像是CCD芯片的焦平面没有与光轴垂直。
像一道空间想象智力题：如果主镜光轴偏，CCD上的成像弯曲面应该是在旋转的。而现在是CCD上的成像弯曲面基本一致，我感觉像是主镜光轴基本正的、CCD歪了，有可能是主镜旋转部件、连接筒或CCD相机本身引入的。不知道对不对？


我的目的是寻找到解决问题的方法，目前可能有效的是购买焦平面调节环，但这样会每次连接或旋转角度后都需要调节么？
请有经验的朋友帮忙分析和出主意，谢谢！





平面

光轴和焦平面不垂直问题.rar

448.77 KB, 下载次数: 812

Word和Excel原始文档

相关帖子

SharpStar 100Q+STT-8300
iEQ30
回复

使用道具 举报

购买望远镜就在牧夫天文商城
重庆剪刀 发表于 2014-10-19 21:18 | 显示全部楼层 来自： 中国–重庆–重庆 电信
楼主数据分析能力很强，不过这种方法貌似不能完全从逻辑上推断是焦平面不垂直光轴吧，比如：
1、相机安装时，没有垂直于主镜筒；
2、延长筒轴线和主镜轴线不重合。
我只能想到这两点。

点评

重庆剪刀
有几个不太好的建议，望斧正。 1、安装CCD时，镜筒头朝下屁股朝上，安装相机，保证相机垂直； 2、如怀疑接环误差，找GRUS定做，智通我确实不是很了解； 3、100Q内置平场镜，像场应该很平坦，听说CAA对光轴有一定影响  详情 回复 发表于 2014-10-19 22:26
sshyang
我也想到这些原因，该怎么处理，你有啥建议么？多谢啦！  发表于 2014-10-19 21:57
回复 顶~ 砸~

使用道具 举报

tiantian99 发表于 2014-10-19 21:34 | 显示全部楼层 来自： 中国–北京–北京 电信/北京电信互联网数据中心
数据问题很大啊，最小FWHM和最大差那么多？是不是拍摄时间不足够？比如应该2分钟，5分钟。

如果是实际情况，场曲到这种程度，我觉得无法接受。

点评

sshyang
呵呵，我也无法接受，你看我的M31，中心水平区域星点我觉得挺好，但上下的星点都胖嘟嘟的。  发表于 2014-10-19 21:58
主要玩摄影，深空摄影。器材：RC8，65Q，AZ-EQ6，D3s，D7000m，D5000m，D5100
回复 顶~ 砸~

使用道具 举报

 楼主| sshyang 发表于 2014-10-19 21:39 | 显示全部楼层 来自： 中国–上海–上海 电信
独孤一剑 发表于 2014-10-19 21:13
虽然我解决不了这个问题，但是我觉得这就是镜子的精度问题了。建议减少连接套筒之类的东西，另外多个结合部 ...

多谢建议！我连接所有部件时在安全范围内已经尽可能拧紧，希望消除部件之间的缝隙。就一个延长筒，连接主镜调焦座和CCD相机。真不知道问题出在哪里了，又该如何解决。

如果你有时间，请帮忙一起想想！

SharpStar 100Q+STT-8300
iEQ30
回复 顶~ 砸~

使用道具 举报

smartmars 发表于 2014-10-19 21:47 | 显示全部楼层 来自： 中国–广东–深圳 电信
x高桥的T口转EF口 , 有三个小螺丝,可以微调光轴. 你可以参考一下

评分

参与人数 1牧夫币 +10 收起 理由
sshyang + 10 多谢！

查看全部评分

《火星之旅》
火星语录第一条<天文摄影,感受生命; 风光摄影,感受自然; 人文摄影,感受生活>
深空摄影：FSQ85ED + EM11 +ST8300+SBIG GUIDER-KIT
行星&月面拍摄/目视:MELOWU-210/ES127+晶华巴罗5X/3X+5只ES目镜+晶华高反天顶+DMK21 618+N31/DELOS/ETHOS
广域装备：Astrotrac tt320x（剪刀脚）＋ＮＥＸ７＋FS60CB(纪念版，0.72X减焦）
回复 顶~ 砸~

使用道具 举报

重庆剪刀 发表于 2014-10-19 22:26 | 显示全部楼层 来自： 中国–重庆–重庆 电信
重庆剪刀 发表于 2014-10-19 21:18
楼主数据分析能力很强，不过这种方法貌似不能完全从逻辑上推断是焦平面不垂直光轴吧，比如：
1、相机安装时 ...

有几个不太好的建议，望斧正。
1、安装CCD时，镜筒头朝下屁股朝上，安装相机，保证相机垂直；
2、如怀疑接环误差，找GRUS定做，智通我确实不是很了解；
3、100Q内置平场镜，像场应该很平坦，听说CAA对光轴有一定影响（不一定准确），可以试试问下厂家。

个人觉得从主镜光学系统、接环、成像终端（焦平面）几个方面找找原因。
另外：个人觉得你排查原因不太适合使用雷达图来统计，鱼刺图和因果图是否要好一点？

点评

sshyang
呵呵，可以试试  发表于 2014-10-19 22:52
sshyang
我在一楼放上了原始文件作为附件，请这位兄弟帮忙看看。 另外，连接筒两头都是螺纹，方向应该没有关系。昨天拍M31时，几乎就是朝天垂直的，一样的偏差。  详情 回复 发表于 2014-10-19 22:38
回复 顶~ 砸~

使用道具 举报

 楼主| sshyang 发表于 2014-10-19 22:34 | 显示全部楼层 来自： 中国–上海–上海 电信
像一道空间想象智力题：如果主镜光轴偏，CCD上的成像弯曲面应该是在旋转的。而现在是CCD上的成像弯曲面基本一致，我感觉像是主镜光轴基本正的、CCD歪了，有可能是主镜旋转部件、连接筒或CCD相机本身引入的。不知道对不对？
SharpStar 100Q+STT-8300
iEQ30
回复 顶~ 砸~

使用道具 举报

haoxing168 发表于 2014-10-19 22:35 | 显示全部楼层 来自： 中国–浙江–杭州 华数
表示看不懂，默默的留个脚印
杭州天文爱好者大本营：1096423
回复 顶~ 砸~

使用道具 举报

 楼主| sshyang 发表于 2014-10-19 22:38 | 显示全部楼层 来自： 中国–上海–上海 电信
重庆剪刀 发表于 2014-10-19 22:26
有几个不太好的建议，望斧正。
1、安装CCD时，镜筒头朝下屁股朝上，安装相机，保证相机垂直；
2、如怀疑 ...

我在一楼放上了原始文件作为附件，请这位兄弟帮忙看看。
另外，连接筒两头都是螺纹，方向应该没有关系。昨天拍M31时，几乎就是朝天垂直的，一样的偏差。


点评

重庆剪刀
兄台高估了我的能力啊  发表于 2014-10-19 22:45
SharpStar 100Q+STT-8300
iEQ30
回复 顶~ 砸~

使用道具 举报

 楼主| sshyang 发表于 2014-10-20 07:46 来自手机 | 显示全部楼层 来自： 中国–上海–上海 电信
自己顶下
回复 顶~ 砸~

使用道具 举报

v2500 发表于 2014-10-20 08:46 | 显示全部楼层 来自： 中国–广东–深圳 电信
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

time2k 发表于 2014-10-20 10:08 来自手机 | 显示全部楼层 来自： 中国–北京–北京 移动/数据上网公共出口
替换法把ccd接在别人镜子上试
回复 顶~ 砸~

使用道具 举报

zbydd 发表于 2014-10-20 10:21 | 显示全部楼层 来自： 中国–辽宁–大连 联通
提示: 作者被禁止或删除 内容自动屏蔽
签名被屏蔽
回复 顶~ 砸~

使用道具 举报

 楼主| sshyang 发表于 2014-10-20 12:28 | 显示全部楼层 来自： 中国–上海–上海 电信
zbydd 发表于 2014-10-20 10:21
你需要焦平面调节机构，通过精细调校使主镜光轴和CCD焦平面垂直，推荐使用鱼骨对焦板进行调节。
而且每次安 ...

多谢啦！请问你图里是怎么样的焦平面调节装置？是定制的还是通用的？是螺纹连接的么？
另外，鱼骨对焦是否是看中间和四角的聚焦情况？


SharpStar 100Q+STT-8300
iEQ30
回复 顶~ 砸~

使用道具 举报

time2k 发表于 2014-10-20 12:46 | 显示全部楼层 来自： 中国–北京–北京 电信/搜狐公司电信节点
这些照片拍摄时间多长，我怎么觉得像是快门残影，另外检查一下滤镜安装，滤镜受压应力也会对ccd成像带来影响

点评

sshyang
多谢多谢！曝光5分钟的照片也是一样。另外，我可以试试无滤镜的曝光，排除滤镜的因素。  详情 回复 发表于 2014-10-20 13:15
高桥FSQ-85EDX+IEQ45赤道仪+RoboFocus+西湾OAG+QHY5L-IIM导星+QHY8L制冷CCD+LPS-P2滤镜 ，星野组合：佳能500D，EOS MFA LPS-P2， EF 17-40L  ，EF 100 IS USM，VIXEN GP2-SBS， 60220二代导星镜
回复 顶~ 砸~

使用道具 举报

hldcloudyou 发表于 2014-10-20 12:59 | 显示全部楼层 来自： 中国–辽宁–盘锦 移动
看来焦平面调节机构是必须的配置，搞摄影的，后屁股都那么重，难免会有变形发生。卖CCD的直接给配个厚道的焦面调节机构就太好了。

点评

sshyang
同感 //hand  详情 回复 发表于 2014-10-20 13:16
致力于大口径
QQ：52704777
MSN：cloudyou@sina.com
个人空间：http://www.astronomy.com.cn/x/index.php?action/space/uid/22232
大口径望远镜制作工坊
回复 顶~ 砸~

使用道具 举报

 楼主| sshyang 发表于 2014-10-20 13:15 来自手机 | 显示全部楼层 来自： 中国–上海–上海 电信
time2k 发表于 2014-10-20 12:46
这些照片拍摄时间多长，我怎么觉得像是快门残影，另外检查一下滤镜安装，滤镜受压应力也会对ccd成像带来影 ...

多谢多谢！曝光5分钟的照片也是一样。另外，我可以试试无滤镜的曝光，排除滤镜的因素。
回复 顶~ 砸~

使用道具 举报

 楼主| sshyang 发表于 2014-10-20 13:16 来自手机 | 显示全部楼层 来自： 中国–上海–上海 电信
hldcloudyou 发表于 2014-10-20 12:59
看来焦平面调节机构是必须的配置，搞摄影的，后屁股都那么重，难免会有变形发生。卖CCD的直接给配个厚道的 ...

同感 //hand
回复 顶~ 砸~

使用道具 举报

time2k 发表于 2014-10-20 14:12 | 显示全部楼层 来自： 中国–北京–北京 电信/搜狐公司电信节点
我觉得光轴是比较靠后检查的部件，先检查机械上的，比如调焦筒，接环等。
高桥FSQ-85EDX+IEQ45赤道仪+RoboFocus+西湾OAG+QHY5L-IIM导星+QHY8L制冷CCD+LPS-P2滤镜 ，星野组合：佳能500D，EOS MFA LPS-P2， EF 17-40L  ，EF 100 IS USM，VIXEN GP2-SBS， 60220二代导星镜
回复 顶~ 砸~

使用道具 举报

椰风123 发表于 2014-10-20 14:18 | 显示全部楼层 来自： 荷兰
zbydd 发表于 2014-10-20 10:21
你需要焦平面调节机构，通过精细调校使主镜光轴和CCD焦平面垂直，推荐使用鱼骨对焦板进行调节。
而且每次安 ...

“推荐使用鱼骨对焦板进行调节” - 这句话看不太懂，能不能详细讲一下怎么调节的？
天文相册: http://www.flickr.com/photos/62298933@N03/
回复 顶~ 砸~

使用道具 举报
