[天文观测] MaxIm DL 和 AstroTortilla 精确构图学习贴（附实战更新！）

 火 [复制链接]
tiantian99 发表于 2014-10-25 01:47 | 显示全部楼层 |阅读模式 来自： 中国–北京–北京 鹏博士BGP

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×
本帖最后由 tiantian99 于 2014-10-28 10:57 编辑

抱着既然研究了就分享下的态度，发学习贴。

MDL 精确构图请参看武版技术贴：http://www.astronomy.com.cn/bbs/thread-181699-1-1.html
AstroTortilla 是什么请参看yzhzhang介绍帖：http://www.astronomy.com.cn/bbs/ ... ewthread&tid=285540

深空摄影有GOTO是很方便的事情，初级阶段或视场大的时候，赤道仪帮你GOTO目标到大致视场中心了，就开心的拍去了。

但是总有你觉得GOTO不理想的时候，或视场小刚能装下目标，或高大上的还要选择个CCD角度来构图的，于是就到了“精确构图”的阶段。我一般怎么做呢，一是凭感觉按手柄的方向键，然后试拍，看看效果，不行，再按按方向键，再试拍，直到基本满意。这过程很费事。二是有了EQMOD后，我会根据视场大小估计下需要移动的量，然后输入RA，DEC让赤道仪动，这样也需要试拍和看效果，调整几次，但比前面要好一些。至于旋转角度，我还没到那追求，一般都是按正常角度装上即可，动了的话，对焦都要重来，这个风险不敢冒。

为了节省时间，于是学习如何用软件精确构图。MDL很强大，武版的说明也很清晰。但学习下来，发现关键的一步很“土”，参见我在原贴的回复。那帖子也三年多了，不知道学习的人是怎么得到真传的，居然没有人有同样的抱怨。

实话实说，我是先弄AstroTortilla的，结果没有搞定，总是盲解不了。然后转向MDL，搞定了，但那很“土”的一步让我觉得这在实战中会很烦恼。而且MDL解析快是因为要输入初始RA和DEC，这一步也有点不爽，虽然说你应该知道赤道仪的指向。试着给个差别很大的RA和DEC值，让MDL盲解，发现也解不出来，为没有搞定AstroTortilla 找点心理安慰。

于是又回来再整AT，还是只能求助国外论坛，搜索，从别人的回复中寻找答案。尝试了调整参数（这一点AT的说明书很弱，没有像样的介绍），解析时间变快了，但是还是没结果。后来，发现建议拿JPG格式解析，居然就成功了！于是看到了实战中使用AT的光明。反正看国外的论坛，一致对AT的盲解和这工具对于快速进入拍摄状态，给予了高度评价。

后续更新。。。待续
回复

使用道具 举报

购买望远镜就在牧夫天文商城
 楼主| tiantian99 发表于 2014-10-25 01:48 | 显示全部楼层 来自： 中国–北京–北京 鹏博士BGP
本帖最后由 tiantian99 于 2014-10-28 10:56 编辑

实战更新：
1，AT操控MDL拍摄，盲解很容易成功，慢的30几秒，快的9秒。所以，AT实在是简单强大，比MDL的pinpoint简单多了，只有一步。你先通过星图软件goto到你要拍的目标，然后在AT中点Capture and Solve（记得勾选上面三个checkbox），然后稍等片刻，完成，目标已经在视场中心。

2，AT快速漂移法对极轴，自动的程序，如有位回复的同好说的，会往返拍摄两张图片，导致引入回差，结果并不理想。我自己改进的方法，不往返，在一系列的拍摄对比中，只一个方向移动RA，好多了，结果可以收敛。但是收敛到多少合适，并不能给出精确的指导。最后完成的极轴，并不比对极轴分化板来的好。
回复 顶~ 砸~

使用道具 举报

yzhzhang 发表于 2014-10-25 01:59 | 显示全部楼层 来自： 美国
MDL里的问题是不能直接goto到目标么？我一般是在catalog里搜索拍摄目标，然后直接goto。解析一遍之后就可以在片子上用鼠标右键指定goto位置了。

点评

tiantian99
而且你介绍了AT，没把它搞定，觉得很不爽。现在看来有戏了。如果实战证明可用，我觉得是很方便的。  详情 回复 发表于 2014-10-25 02:02
tiantian99
不是不能直接GOTO，而是点鼠标那步，应该是同步到你当时调好的FOV，因为你点鼠标的时候很难和FOV的中心重合，除非你看着上面的数值，一点点移动鼠标。  详情 回复 发表于 2014-10-25 02:01
回复 顶~ 砸~

使用道具 举报

 楼主| tiantian99 发表于 2014-10-25 02:01 | 显示全部楼层 来自： 中国–北京–北京 鹏博士BGP
本帖最后由 tiantian99 于 2014-10-25 02:03 编辑
yzhzhang 发表于 2014-10-25 01:59
MDL里的问题是不能直接goto到目标么？我一般是在catalog里搜索拍摄目标，然后直接goto。解析一遍之后就可以 ...

不是不能直接GOTO，而是点鼠标那步，软件中应该是同步到你当时调好的FOV就好了，而不是同步到鼠标点的位置，因为你点鼠标的时候很难和FOV的中心重合，除非你看着上面的数值，一点点移动鼠标。

点评

yzhzhang
大概了解了，我不在星图中点鼠标goto，是在catalog里搜索目标，然后从列表里直接goto，没有你说的这个问题呵呵~ AT你加油搞，这些都是差不多的功能，自己用熟了就最好  详情 回复 发表于 2014-10-25 02:14
回复 顶~ 砸~

使用道具 举报

 楼主| tiantian99 发表于 2014-10-25 02:02 | 显示全部楼层 来自： 中国–北京–北京 鹏博士BGP
yzhzhang 发表于 2014-10-25 01:59
MDL里的问题是不能直接goto到目标么？我一般是在catalog里搜索拍摄目标，然后直接goto。解析一遍之后就可以 ...

而且你介绍了AT，没把它搞定，觉得很不爽。现在看来有戏了。如果实战证明可用，我觉得是很方便的。
回复 顶~ 砸~

使用道具 举报

yzhzhang 发表于 2014-10-25 02:14 | 显示全部楼层 来自： 美国
tiantian99 发表于 2014-10-25 02:01
不是不能直接GOTO，而是点鼠标那步，软件中应该是同步到你当时调好的FOV就好了，而不是同步到鼠标点的位置 ...

大概了解了，我不在星图中点鼠标goto，是在catalog里搜索目标，然后从列表里直接goto，没有你说的这个问题呵呵~
AT你加油搞，这些都是差不多的功能，自己用熟了就最好

点评

tiantian99
GOTO自然是有了目标直接goto，用MDL，用手柄，用星图，都应该差不多。所谓精确构图，肯定是对GOTO不满意情况下的细微调整。  详情 回复 发表于 2014-10-25 02:17
回复 顶~ 砸~

使用道具 举报

 楼主| tiantian99 发表于 2014-10-25 02:17 | 显示全部楼层 来自： 中国–北京–北京 鹏博士BGP
yzhzhang 发表于 2014-10-25 02:14
大概了解了，我不在星图中点鼠标goto，是在catalog里搜索目标，然后从列表里直接goto，没有你说的这个问 ...

GOTO自然是有了目标直接goto，用MDL，用手柄，用星图，都应该差不多。所谓精确构图，肯定是对GOTO不满意情况下的细微调整。

点评

yzhzhang
我的方法是先goto，曝光一张解析，然后解析完了之后就可以指定把图中的某个位置放到视场中心，从而达到想要的构图。不知道这是不是你所说的精确构图。另外在开拍之前我已经在星图网站上准确构图，记下了图像中心的RA  详情 回复 发表于 2014-10-25 02:55
回复 顶~ 砸~

使用道具 举报

yzhzhang 发表于 2014-10-25 02:55 | 显示全部楼层 来自： 美国
tiantian99 发表于 2014-10-25 02:17
GOTO自然是有了目标直接goto，用MDL，用手柄，用星图，都应该差不多。所谓精确构图，肯定是对GOTO不满意 ...

我的方法是先goto，曝光一张解析，然后解析完了之后就可以指定把图中的某个位置放到视场中心，从而达到想要的构图。不知道这是不是你所说的精确构图。另外在开拍之前我已经在星图网站上准确构图，记下了图像中心的RA和DEC值，用来和MDL里望远镜位置进行比对，确认构图到位。
仅供参考，这些软件都有类似的功能，应该都可以实现。

点评

tiantian99
这些步骤没问题，其实就是单星校准，然后GOTO到目标，只是单星校准用的就是目标然后pinpoint来校准，而非目视移动校准星到中心。  详情 回复 发表于 2014-10-25 11:46
回复 顶~ 砸~

使用道具 举报

sshyang 发表于 2014-10-25 08:28 来自手机 | 显示全部楼层 来自： 中国–上海–上海 电信
我是赤道仪手柄Goto、拍照、MDL PinPoint分析、MDL望远镜SYNC、MDL Catalog Search再Goto
回复 顶~ 砸~

使用道具 举报

xwyg 发表于 2014-10-25 10:18 | 显示全部楼层 来自： 中国–广东–佛山 电信
本帖最后由 xwyg 于 2014-10-25 10:19 编辑

AstroTortilla我成功是成功但解析太慢了，少则90S，长则300S，
话说LZ是如何加快速度？我的JPG好像也解析不了，或者说16位才能解析我按咸鱼的教程来也解析得慢

点评

tiantian99
downscale 类似bin2，bin4，Scale min 和 max 对应视场大小，sigma 增大可以减少识别出的目标数，另外只用符合视场的index文件。JPG要存原图大，不能是缩小图，我用MDL转存JPG可以，CCDStack因为是小图JPG就不可以。  详情 回复 发表于 2014-10-25 11:51
回复 顶~ 砸~

使用道具 举报

time2k 发表于 2014-10-25 11:13 | 显示全部楼层 来自： 中国–北京–北京–海淀区 联通
Mdl星图有个slave to telescope
选项中还有个解析好的图片贴到星图上的功能，星图星星少？试试把gsc设置好
Lz感受一下

点评

tiantian99
这些都是武版帖子中的basic啊。你们没有理解我所抱怨的细节。但不要紧，自己的方法work for 自己就可以。  详情 回复 发表于 2014-10-25 11:47
回复 顶~ 砸~

使用道具 举报

快活の粑粑狗 发表于 2014-10-25 11:29 | 显示全部楼层 来自： 中国–上海–上海–长宁区 电信

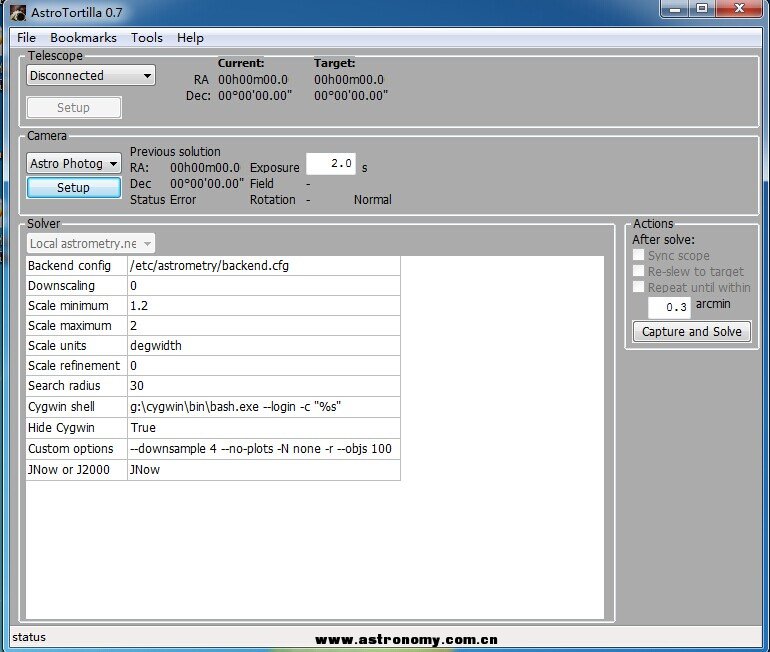

AT的设置可以简化下 下载4203 4204的解析文件 然后设置参考如下
其中scale min和MAX需要自己设置 其他按照图示即可 min和max取FOV的0.5倍和1.5倍 总之需要覆盖fov范围 底部的--downsample 4这个参数 如果拍BIN4 可以去掉；如果做GOTO image解析  可以加上 加快解析速度 。
解析时间 用MDL或者APT拍摄 Bin4的话 基本在20S左右


点评

杭州涵仔
目前我的解析时间在80秒左右，非常慢，不清楚为何  详情 回复 发表于 2014-10-29 12:35
回复 顶~ 砸~

使用道具 举报

 楼主| tiantian99 发表于 2014-10-25 11:46 | 显示全部楼层 来自： 中国–北京–北京 鹏博士BGP
yzhzhang 发表于 2014-10-25 02:55
我的方法是先goto，曝光一张解析，然后解析完了之后就可以指定把图中的某个位置放到视场中心，从而达到想 ...

这些步骤没问题，其实就是单星校准，然后GOTO到目标，只是单星校准用的就是目标然后pinpoint来校准，而非目视移动校准星到中心。
回复 顶~ 砸~

使用道具 举报

 楼主| tiantian99 发表于 2014-10-25 11:47 | 显示全部楼层 来自： 中国–北京–北京 鹏博士BGP
time2k 发表于 2014-10-25 11:13
Mdl星图有个slave to telescope
选项中还有个解析好的图片贴到星图上的功能，星图星星少？试试把gsc设置好
...

这些都是武版帖子中的basic啊。你们没有理解我所抱怨的细节。但不要紧，自己的方法work for 自己就可以。
回复 顶~ 砸~

使用道具 举报

 楼主| tiantian99 发表于 2014-10-25 11:51 | 显示全部楼层 来自： 中国–北京–北京 鹏博士BGP
xwyg 发表于 2014-10-25 10:18
AstroTortilla我成功是成功但解析太慢了，少则90S，长则300S，
话说LZ是如何加快速度？我的JPG好像也解析不 ...

downscale 类似bin2，bin4，Scale min 和 max 对应视场大小，sigma 增大可以减少识别出的目标数，另外只用符合视场的index文件。JPG要存原图大，不能是缩小图，我用MDL转存JPG可以，CCDStack因为是小图JPG就不可以。

其它还待进一步学习，和更关键的实战。
回复 顶~ 砸~

使用道具 举报

 楼主| tiantian99 发表于 2014-10-25 11:57 | 显示全部楼层 来自： 中国–北京–北京 鹏博士BGP
gxuan1 发表于 2014-10-25 08:44
这个软件和MDL PinPoint功能有什么不同吗？

不用三星校准，直接GOTO目标，AT自动帮你把目标调到视场中间，据说2分钟就进入拍摄。而以前三星校准一般要几十分钟。

另外有快速漂移对极轴，看介绍很吸引人，我准备测试一下，因为其它快速漂移法都被我实战中判定为纸老虎。

点评

快活の粑粑狗
对极轴的功能有误差 无法用于拍摄 ，由于赤道仪有回差 每次解析出来的数据都不统一 HEQ5测试过 差不多回差在10-15角分左右  详情 回复 发表于 2014-10-25 12:30
回复 顶~ 砸~

使用道具 举报

快活の粑粑狗 发表于 2014-10-25 12:30 | 显示全部楼层 来自： 中国–上海–上海–长宁区 电信
tiantian99 发表于 2014-10-25 11:57
不用三星校准，直接GOTO目标，AT自动帮你把目标调到视场中间，据说2分钟就进入拍摄。而以前三星校准一般 ...

对极轴的功能有误差 无法用于拍摄 ，由于赤道仪有回差 每次解析出来的数据都不统一  HEQ5测试过 差不多回差在10-15角分左右
回复 顶~ 砸~

使用道具 举报

爱天文的大米 发表于 2014-10-27 21:31 | 显示全部楼层 来自： 中国–北京–北京–朝阳区 联通
表示AT很强大，自从用了AT再也不用担心GOTO不到目标了~手柄可以扔了。。

点评

tiantian99
的确如此。上了EQMod就已经不要手柄了，应该说上了AT连三星或N星校准都不用了。直接进入拍摄，这点太爽了！  详情 回复 发表于 2014-10-28 10:59
回复 顶~ 砸~

使用道具 举报

 楼主| tiantian99 发表于 2014-10-28 10:58 | 显示全部楼层 来自： 中国–北京–北京 电信/北京电信互联网数据中心
gxuan1 发表于 2014-10-25 13:10
tiantian试下吧，不过貌似PINPOINT也不需要三星校准。类似于这种自动解析同步赤道仪，纠正目标指向的功能 ...

已经实战更新，AT值得推荐！
回复 顶~ 砸~

使用道具 举报

 楼主| tiantian99 发表于 2014-10-28 10:59 | 显示全部楼层 来自： 中国–北京–北京 电信/北京电信互联网数据中心
宇宙好神奇 发表于 2014-10-27 21:31
表示AT很强大，自从用了AT再也不用担心GOTO不到目标了~手柄可以扔了。。

的确如此。上了EQMod就已经不要手柄了，应该说上了AT连三星或N星校准都不用了。直接进入拍摄，这点太爽了！

点评

爱天文的大米
现在对完了极轴2分钟就校准完了~ 直接GOTO 到目标再校准一次，直接视场中心~ 别提多爽了！  详情 回复 发表于 2014-10-28 22:16
回复 顶~ 砸~

使用道具 举报
