[天文观测] 发一下这两天diy80400拍的东东

[复制链接]
sqfn 发表于 2014-12-15 16:47 | 显示全部楼层 |阅读模式 来自： 中国–浙江–湖州 电信/湖州师范学院求真学院

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×
本帖最后由 sqfn 于 2014-12-15 16:46 编辑

这星期的天气不错，在下班后来到乡下。18点开工，22点收工。对自制的80400折射进行测试，结果发现光轴是歪的。先上设备照吧，自制st4导星，导星效果一般，好像赤经赤纬修正幅度较大



这是试拍的照片

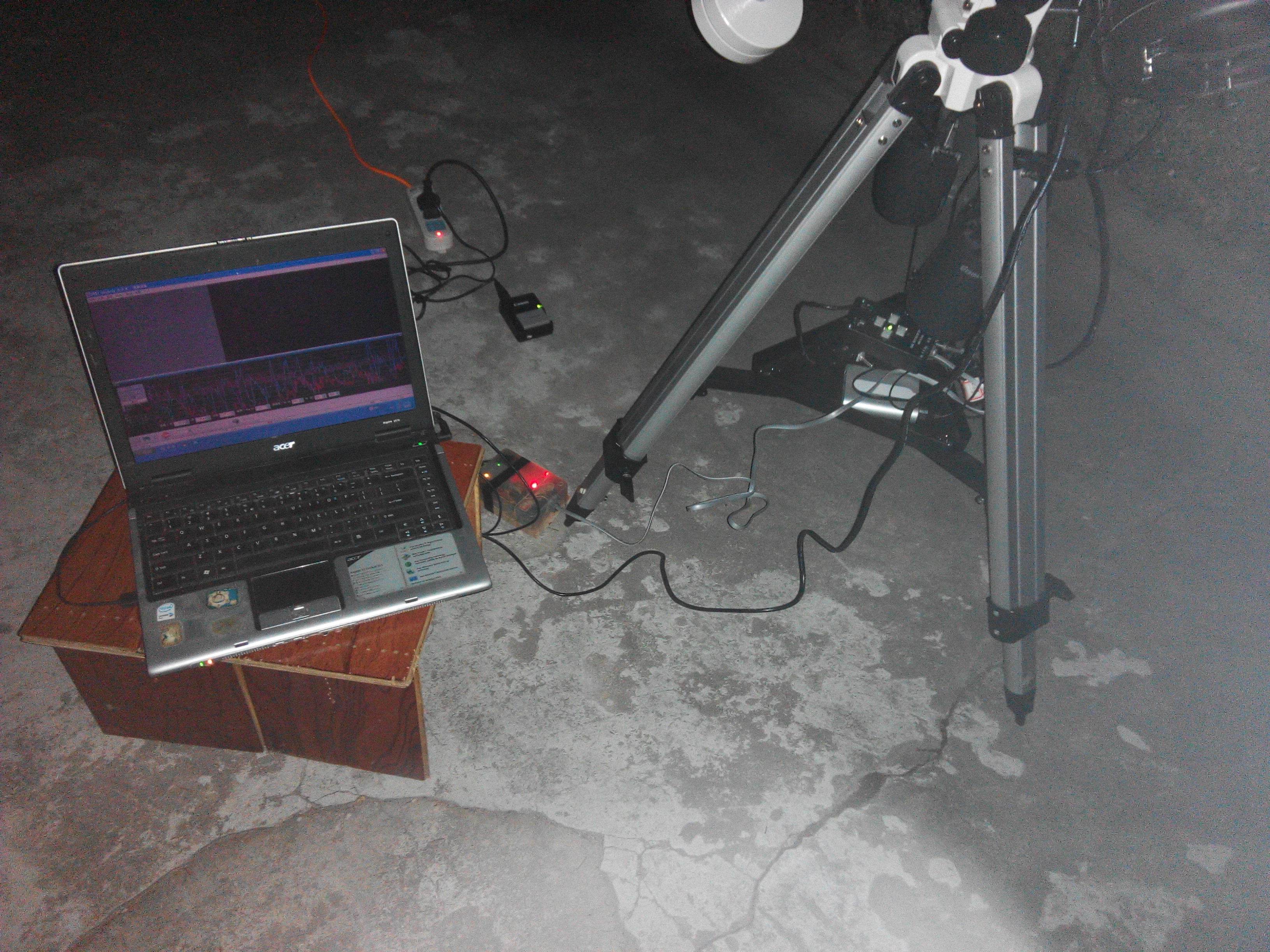

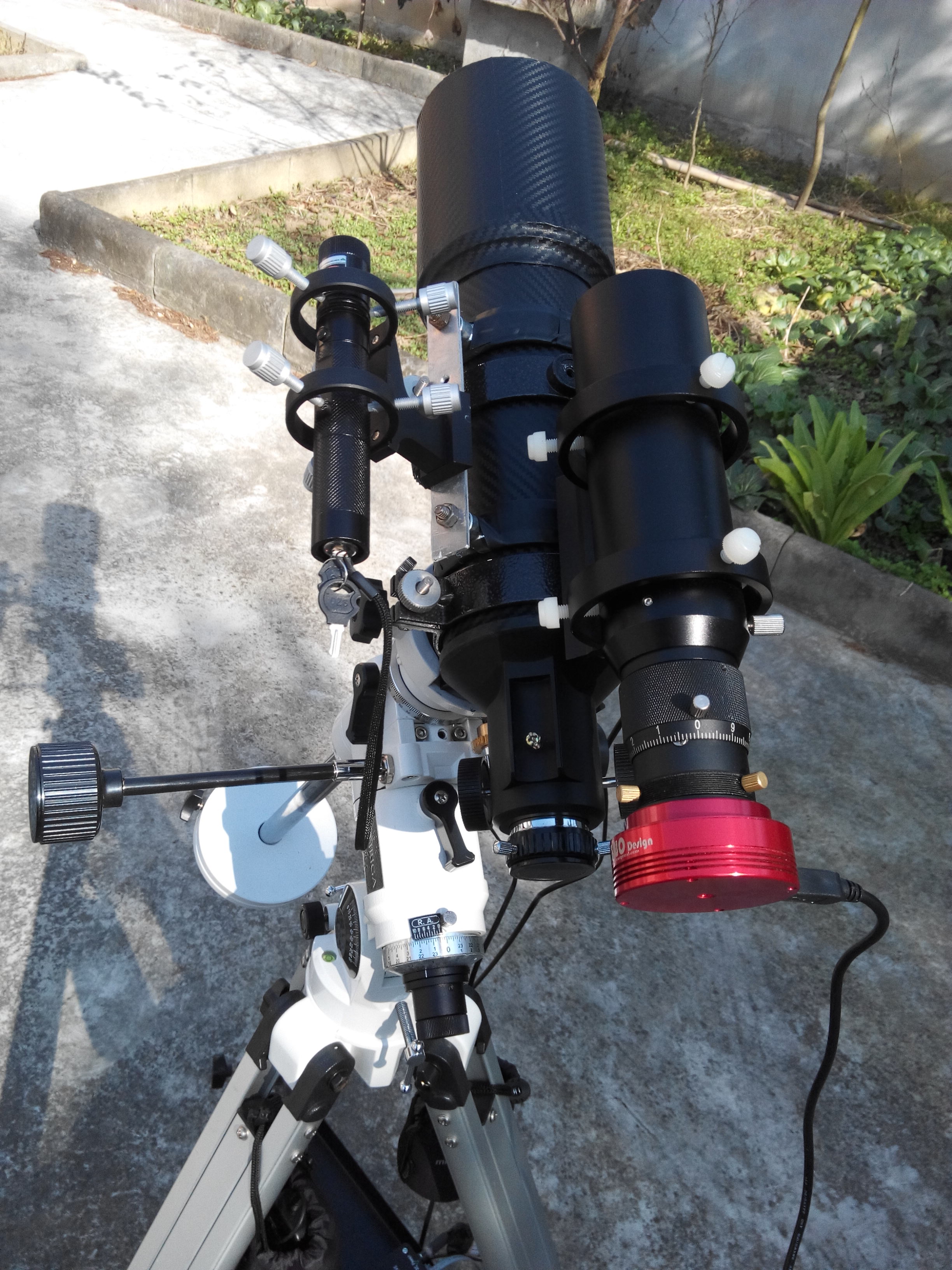

设备照

设备照

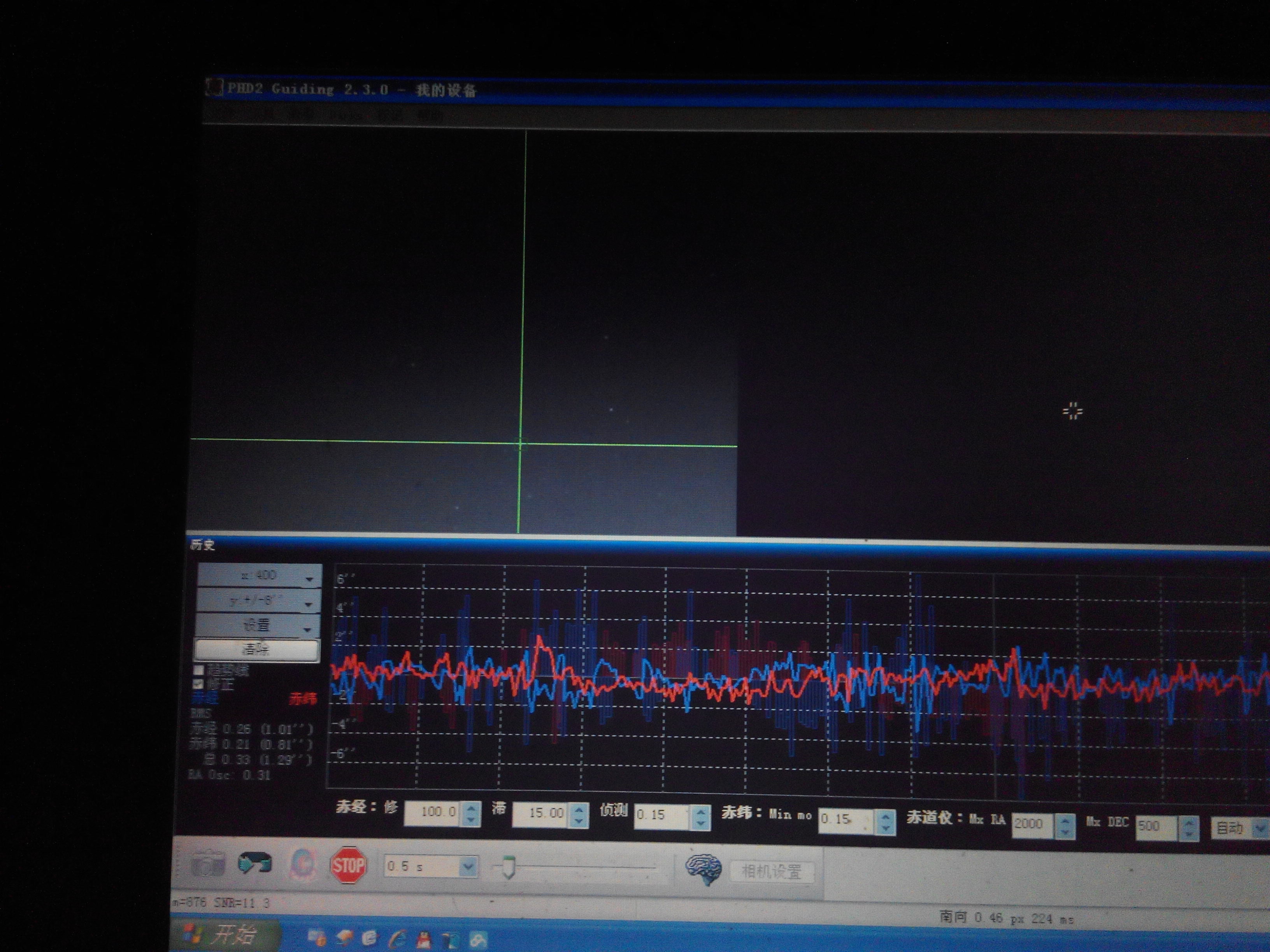

导星图

导星图

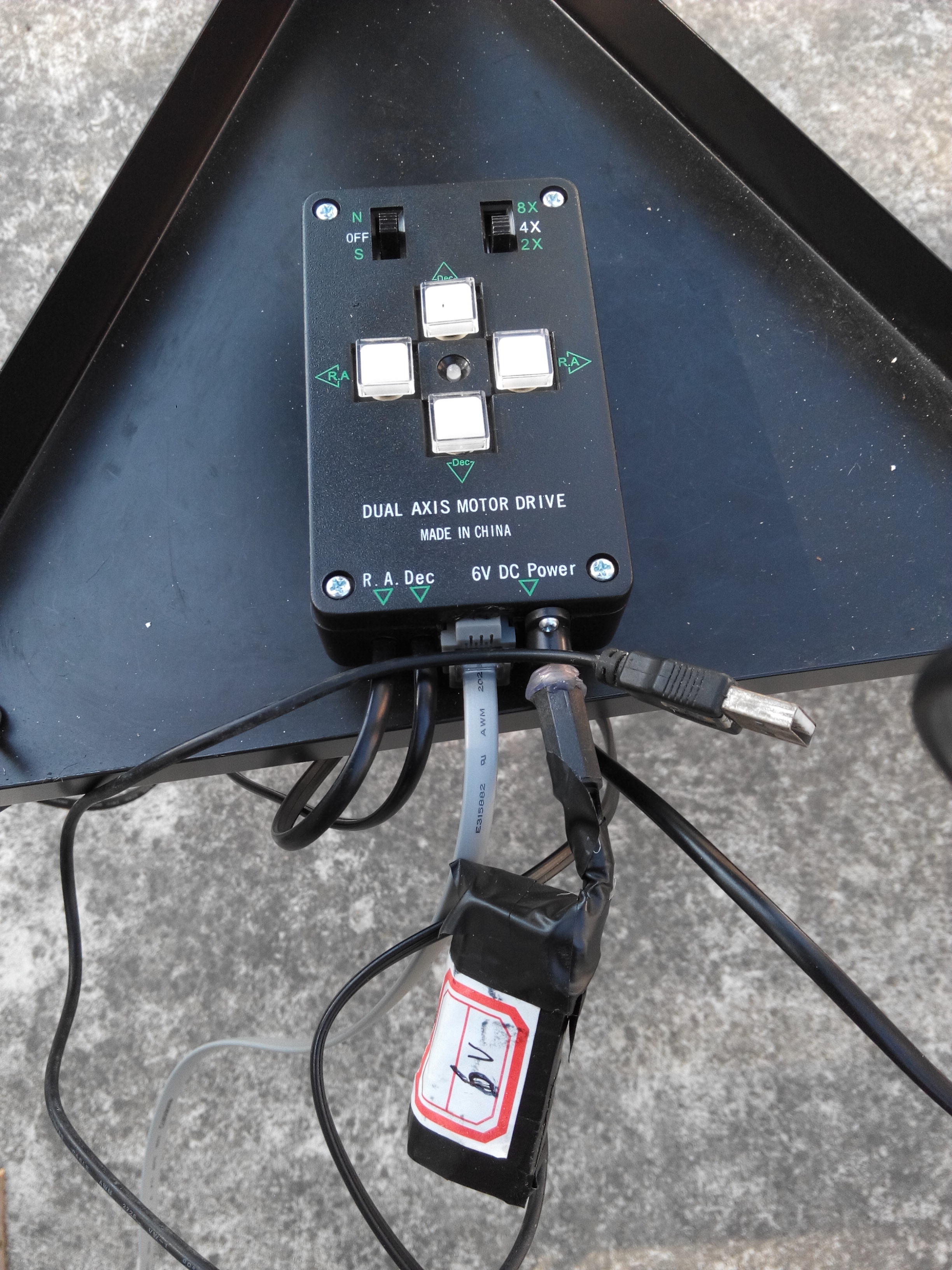

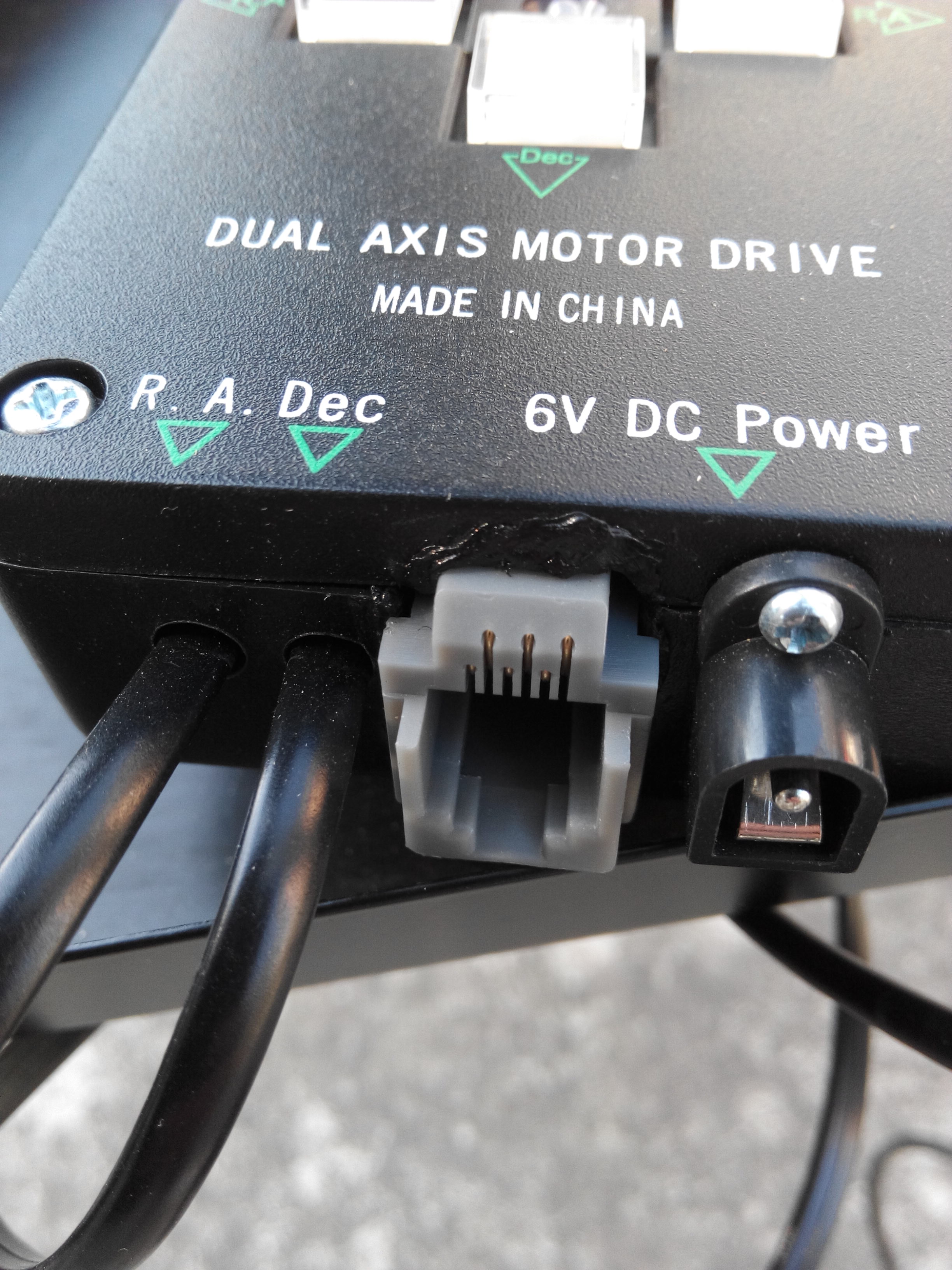

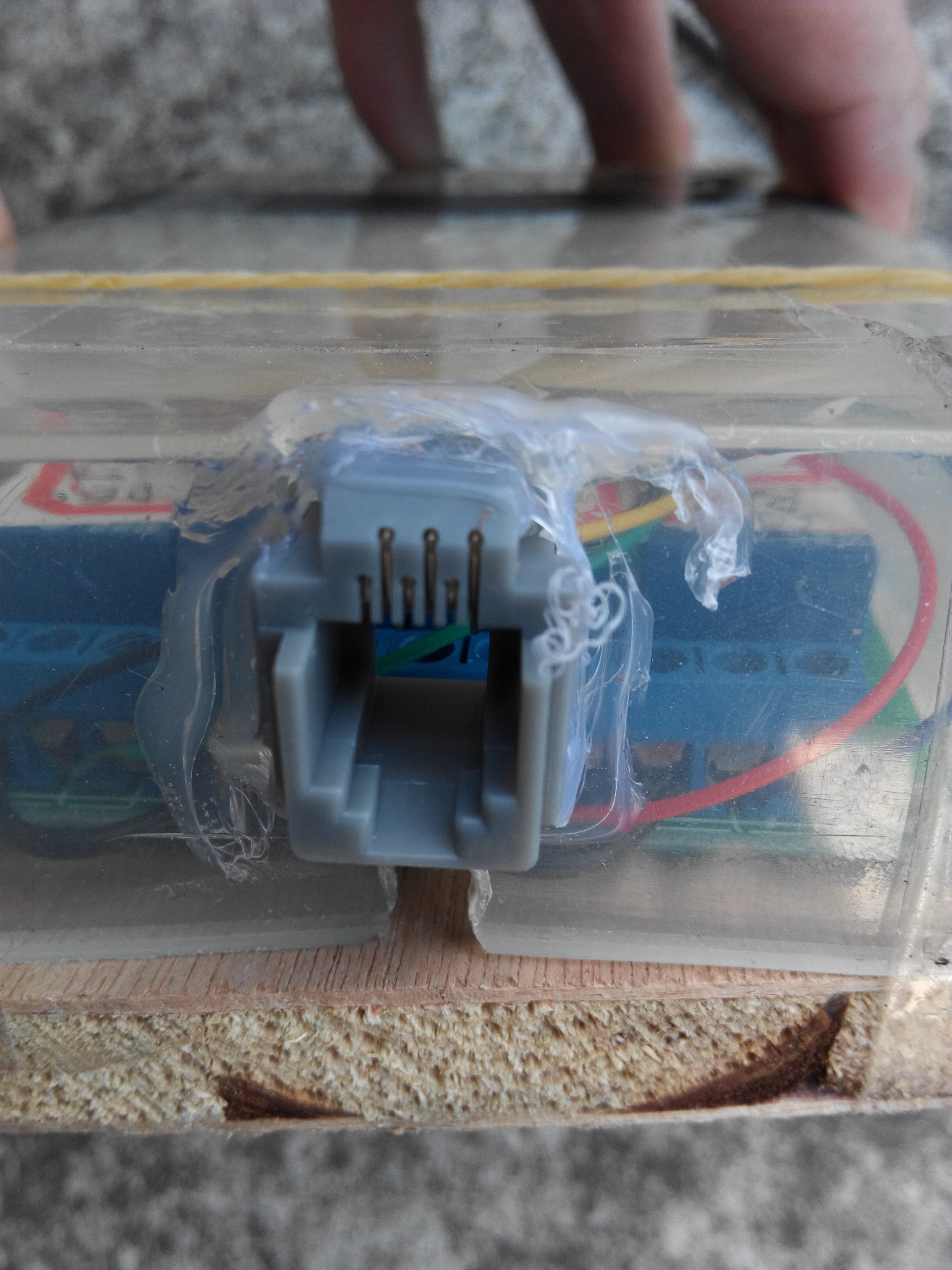

eq3d点跟改st4导星+充电宝接口

eq3d点跟改st4导星+充电宝接口

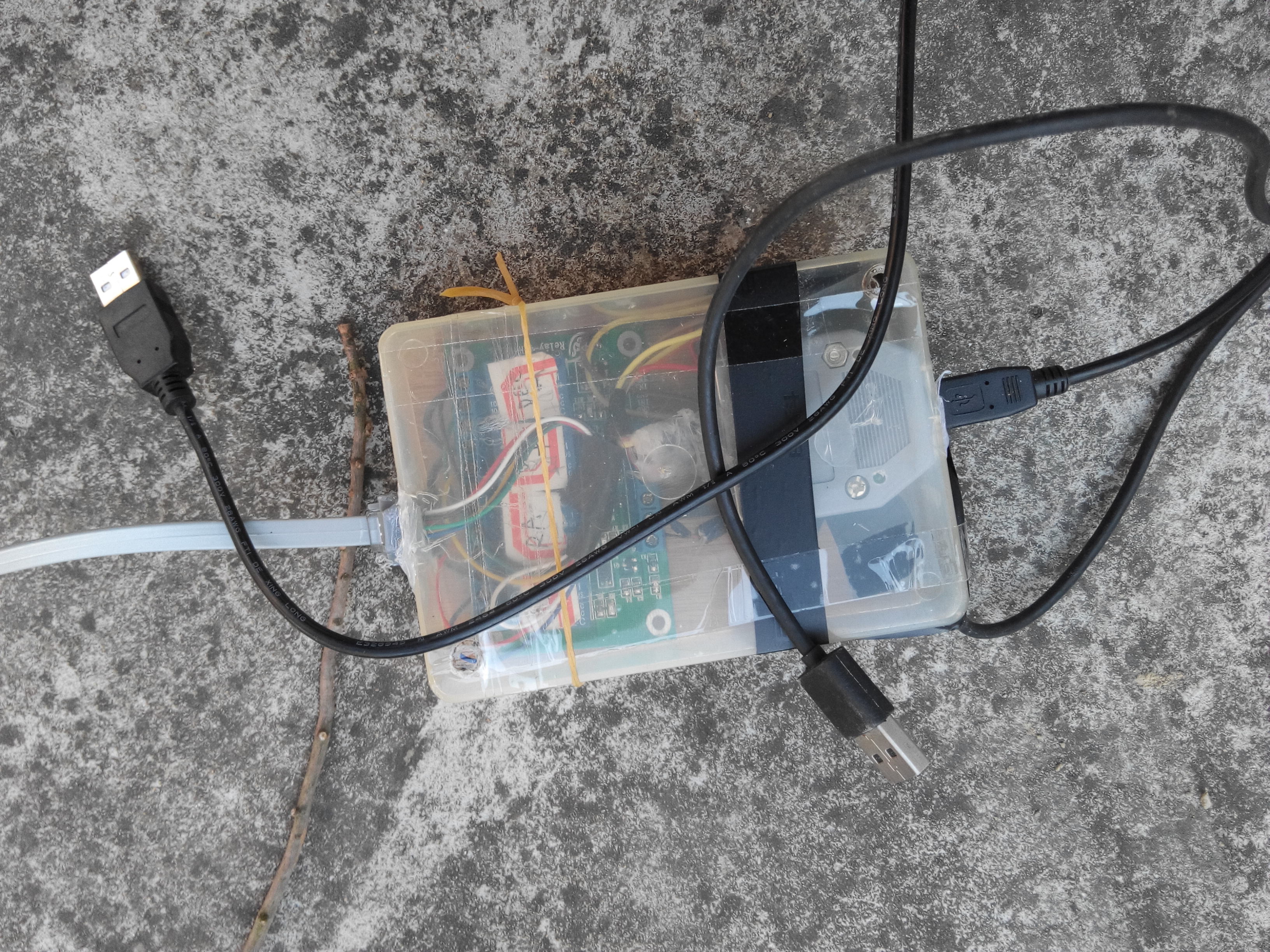

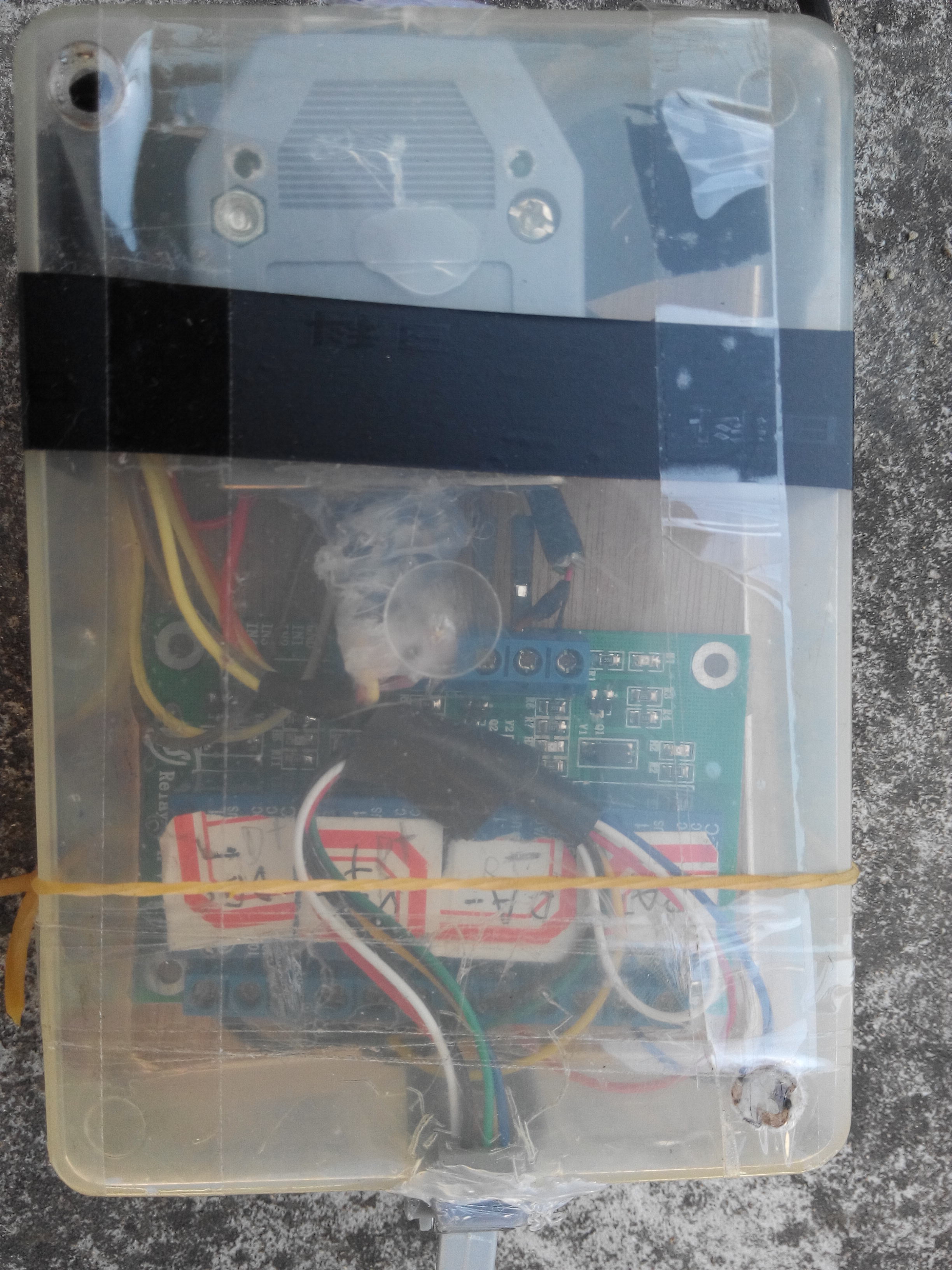

USB转并口+4路光耦继电器

USB转并口+4路光耦继电器

西面纱

西面纱

加州

加州

心脏

心脏

玉夫座星系

玉夫座星系

巫婆头

巫婆头

环境照

环境照
回复

使用道具 举报

购买望远镜就在牧夫天文商城
黑夜守望者 发表于 2014-12-15 17:03 | 显示全部楼层 来自： 中国–福建–厦门 电信
本帖最后由 黑夜守望者 于 2014-12-15 17:04 编辑

效果还可以呀。赤经赤纬修正幅度大应该是设置了4X速度。相机应该是有改过的吧？那个卫X巾星云挺红的。

点评

sqfn
速度设置为2X, 相机改了机。不知道要不要调节赤道仪的空程之类，效果会有提高吗？  详情 回复 发表于 2014-12-15 18:38
回复 顶~ 砸~

使用道具 举报

xx86373 发表于 2014-12-15 17:09 | 显示全部楼层 来自： 中国–江苏–南京 电信
很牛逼的样子
回复 顶~ 砸~

使用道具 举报

 楼主| sqfn 发表于 2014-12-15 18:38 | 显示全部楼层 来自： 中国–湖北–咸宁 电信
黑夜守望者 发表于 2014-12-15 17:03
效果还可以呀。赤经赤纬修正幅度大应该是设置了4X速度。相机应该是有改过的吧？那个卫X巾星云挺红的。
...

速度设置为2X, 相机改了机。不知道要不要调节赤道仪的空程之类，效果会有提高吗？
回复 顶~ 砸~

使用道具 举报

猎星神使 发表于 2014-12-15 18:54 | 显示全部楼层 来自： 中国–河南–济源 电信
楼主镜子是自己磨的？

点评

sqfn
折射80400普消镜头是买的，湖南天协谭总处  详情 回复 发表于 2014-12-15 19:52
回复 顶~ 砸~

使用道具 举报

 楼主| sqfn 发表于 2014-12-15 19:52 | 显示全部楼层 来自： 中国–湖北–咸宁 电信
猎星神使 发表于 2014-12-15 18:54
楼主镜子是自己磨的？

折射80400普消镜头是买的，湖南天协谭总处
回复 顶~ 砸~

使用道具 举报

急速流星 发表于 2014-12-15 21:50 来自手机 | 显示全部楼层 来自： 中国–山东 联通/数据上网公共出口
效果很好了
回复 顶~ 砸~

使用道具 举报

急速流星 发表于 2014-12-15 21:52 来自手机 | 显示全部楼层 来自： 中国–山东 联通/数据上网公共出口
连面纱星云都拍到。短焦比效率就是高
回复 顶~ 砸~

使用道具 举报

果子熊 发表于 2014-12-15 22:12 | 显示全部楼层 来自： 中国–广东–珠海 电信
星点比较肥大，紫色溢出了。普消镜头就这样了。不过楼主自己改导星太强大了。佩服
回复 顶~ 砸~

使用道具 举报

superjohn 发表于 2014-12-15 22:20 | 显示全部楼层 来自： 中国–云南–昆明 电信
牛叉叉的感觉
回复 顶~ 砸~

使用道具 举报

沐霖听雨 发表于 2014-12-16 22:36 | 显示全部楼层 来自： 中国–河北–张家口 联通
佩服佩服！！！
回复 顶~ 砸~

使用道具 举报

GameOver_Xun 发表于 2014-12-22 10:11 | 显示全部楼层 来自： 中国–安徽–宣城 电信
请教两个问题
1.我现在的摄像头是ASI034没有导星接口，想导星的话，eq3d双跟应该怎么改导星呢，改完导星可以寻星吗
2.你的双跟电源是怎么改的

点评

sqfn
1.我的ASI120MC也没有导星接口的。导星信号是PHD软件通过电脑的USB口转并口控制继电器来控制双轴电跟来实现的。 电跟上的R12接口改造可以参考后心版主的，或者http://www.astronomy.com.cn/bbs/forum.php?mod=viewth  详情 回复 发表于 2014-12-22 10:41
回复 顶~ 砸~

使用道具 举报

 楼主| sqfn 发表于 2014-12-22 10:41 | 显示全部楼层 来自： 中国–湖北–咸宁 电信
GameOver_Xun 发表于 2014-12-22 10:11
请教两个问题
1.我现在的摄像头是ASI034没有导星接口，想导星的话，eq3d双跟应该怎么改导星呢，改完导星可 ...

1.我的ASI120MC也没有导星接口的。导星信号是PHD软件通过电脑的USB口转并口控制继电器来控制双轴电跟来实现的。
电跟上的R12接口改造可以参考后心版主的，或者http://www.astronomy.com.cn/bbs/ ... read&tid=270731。论坛上很多。但是接线顺序自己确定好，可能会有差别。
你说的寻星是指goto吗？这个当然是不行的。寻星还得靠你自己。
2.双跟电源很简单，买个可调升压模块，一头连usb接口，一头弄个DC圆头，设置好5v转6v就可以，直接用充电宝供电了。10000mAh的弄个1通宵，毫无压力。

点评

GameOver_Xun
R12接口在哪可以买到  详情 回复 发表于 2014-12-29 18:06
回复 顶~ 砸~

使用道具 举报

felixwuxia 发表于 2014-12-22 14:33 | 显示全部楼层 来自： 中国–四川–成都 电信
佩服。动手能力强
回复 顶~ 砸~

使用道具 举报

GameOver_Xun 发表于 2014-12-29 18:06 | 显示全部楼层 来自： 中国–安徽–宣城–泾县 电信
sqfn 发表于 2014-12-22 10:41
1.我的ASI120MC也没有导星接口的。导星信号是PHD软件通过电脑的USB口转并口控制继电器来控制双轴电跟来实 ...

R12接口在哪可以买到

点评

sqfn
淘宝搜索 RJ12带线电话插座 RJ11 6芯插座 6P6C带线水晶头母座  详情 回复 发表于 2014-12-29 18:32
回复 顶~ 砸~

使用道具 举报

 楼主| sqfn 发表于 2014-12-29 18:32 | 显示全部楼层 来自： 中国–广东–惠州 电信
GameOver_Xun 发表于 2014-12-29 18:06
R12接口在哪可以买到

淘宝搜索 RJ12带线电话插座 RJ11 6芯插座 6P6C带线水晶头母座

点评

GameOver_Xun
谢谢！  详情 回复 发表于 2014-12-29 18:34
回复 顶~ 砸~

使用道具 举报

GameOver_Xun 发表于 2014-12-29 18:34 | 显示全部楼层 来自： 中国–安徽 联通
sqfn 发表于 2014-12-29 18:32
淘宝搜索 RJ12带线电话插座 RJ11 6芯插座 6P6C带线水晶头母座

谢谢！
