巧用DV，轻松校准牛反

很多入门同好被牛反折磨了很久，研究各种校准方法，然而实践起来又有各种问题。本人使用信达大黑一年，集合各种心得和创意，设计此简易校准法，现与大家共享，不妥之处，欢迎指正。

首先是基本连接图




先看最重要的部分——电子校准目镜

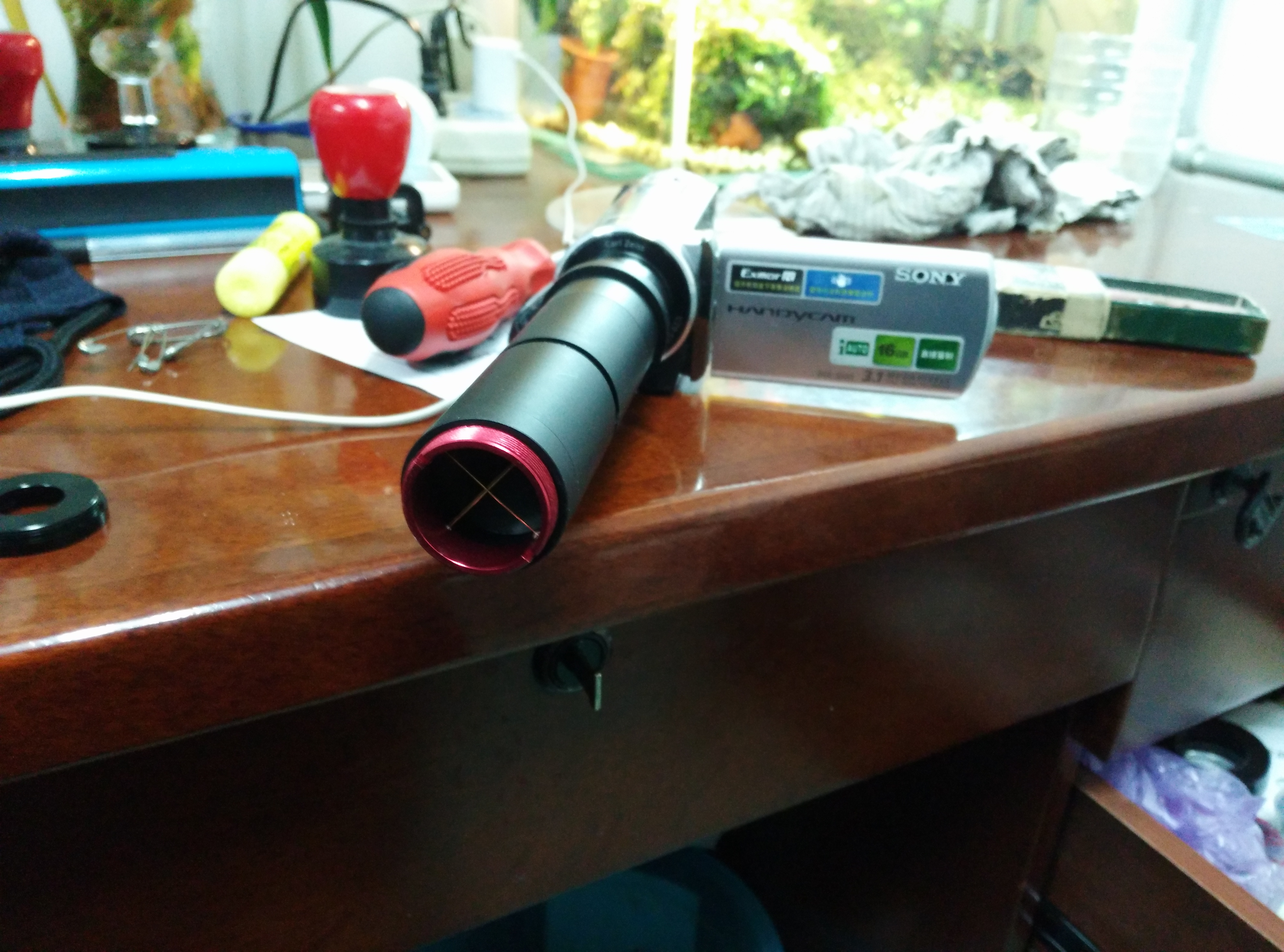

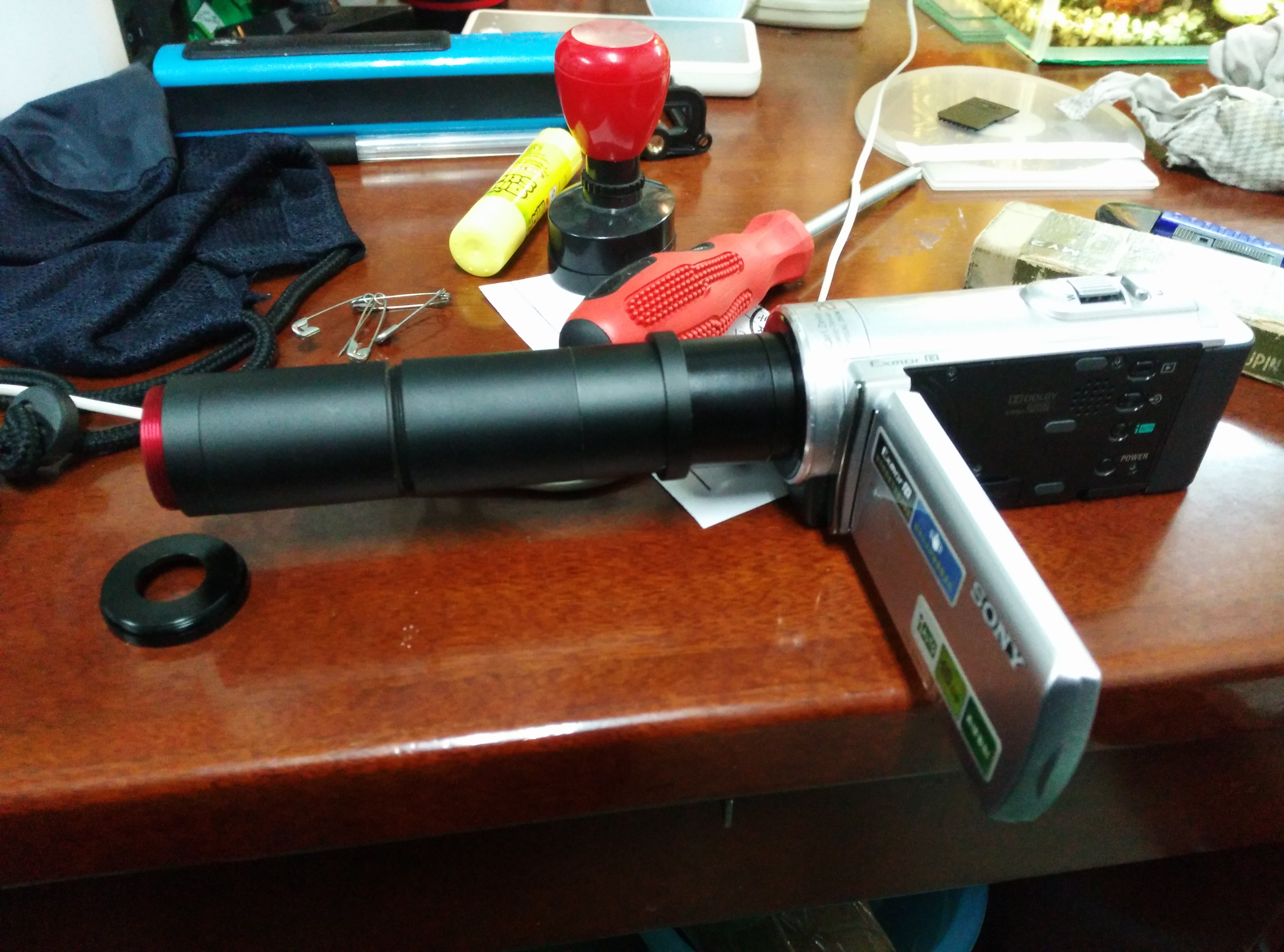

其实就是各种转接环、延长筒的组合，很巧的是，我的DV滤镜螺纹和Q5II的内螺纹一样，从DV到头分别为Q5II的CS口接环、Q5II的延长筒、文佳的智通3X巴洛变5X套装、文佳目镜后接摄像头接环、文佳校准目镜十字丝






然后插入



镜筒里放个灯，副镜螺丝换成手拧的（不锈钢M4*30，两块多钱一个）

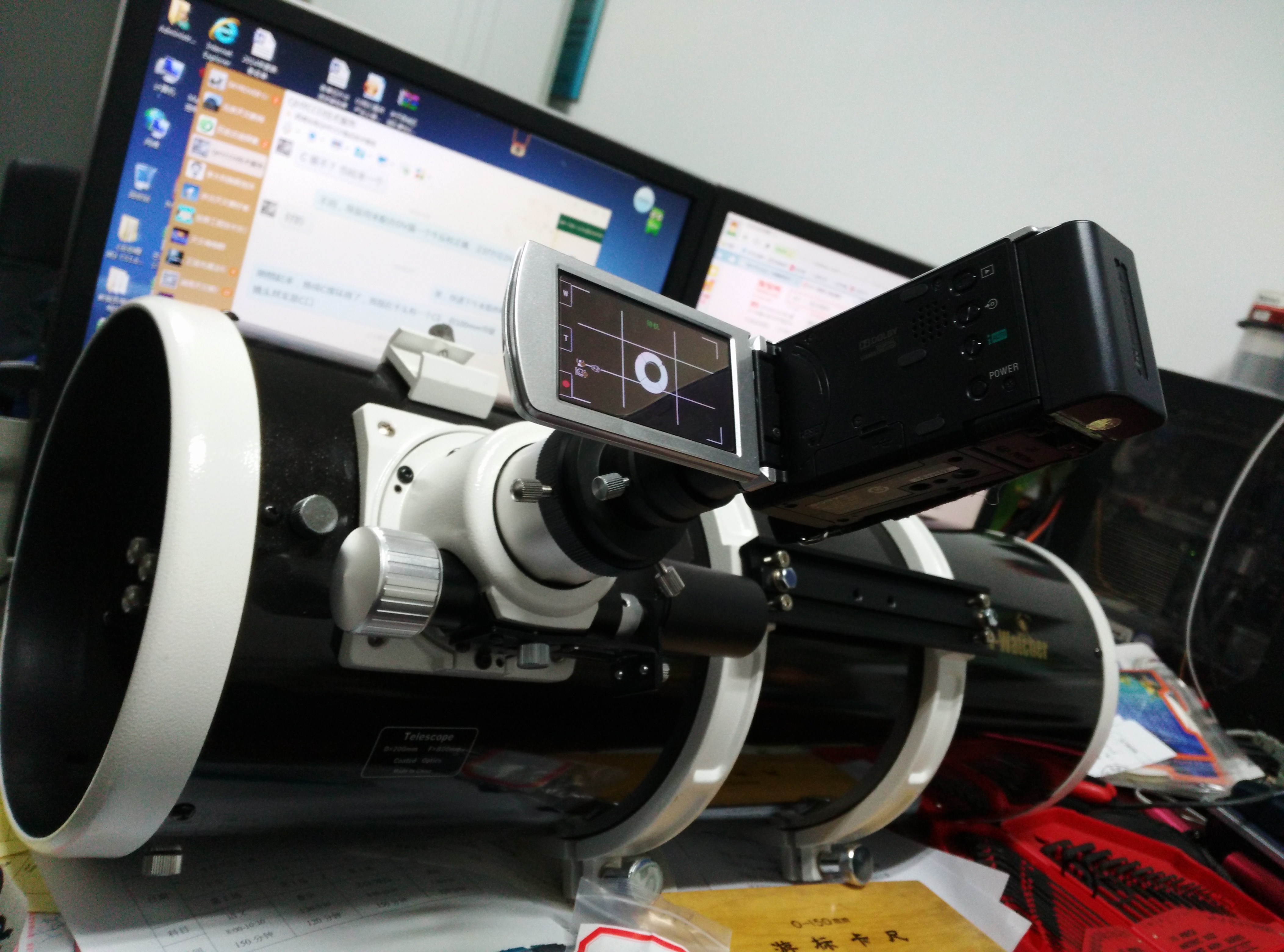

DV开机以后，使用手动对焦，焦点大概放在0.8米左右，调整变焦，就看到这样了




两条斜交叉的很虚的黑线是校准目镜的十字丝，蓝色圈起来的是主镜中心标记，红圈就是十字丝圈



首先，松开三颗副镜手拧螺丝，手直接抓住副镜座，旋转使主镜标记尽量靠近十字丝中心（虽然十字丝的像很虚，但你能看出来中心位置），




然后用三颗手拧螺丝一边上紧一边微调，直到这样，主镜中心标志对齐十字丝中心，红圈确不太同心，这就是就是副镜好了，主镜没好，红圈中心和主镜中心标识没对齐



然后再翻过来搞后面，松开三个细长瘦，调节三个矮胖挫，让红圈和中心标记同心




这样就好了






大家注意，上边两个图中有一个位置不同的亮点，那是灯的像，不用管它，让红圈中心、标识、十字丝中心三者对齐就好

然后你看，中间一团黑和外边的大白圈不同心吧，不用管，这就是偏置设计的结果，提高了反射面的利用率。这个偏置说白了，跟副镜的粘接有关，所以你也几乎没法调，也不用管它，只要校准光轴就齐活啦！

还有，在这个方法里不用小孔了，因为DV镜头的位置是固定的，几乎就在光轴中央，所以不用小孔瞄准了。

肉眼+校准目镜分分钟的事，外出还带这么大一堆“校准工具”？

受教了，谢谢

为啥不直接用Q5II？

嗯，直接插ccd实时预览啊

说明，这个方法DV代替的是眼睛，所以需要有镜头的。眼睛会移动，所以直接看校准目镜误差较大，不如固定不动的DV。
