[器材展示] 深度解剖信达12寸 DOB GOTO支架

[复制链接]
cqj103 发表于 2015-9-12 20:24 | 显示全部楼层 |阅读模式 来自： 中国–山东–济宁 联通

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×

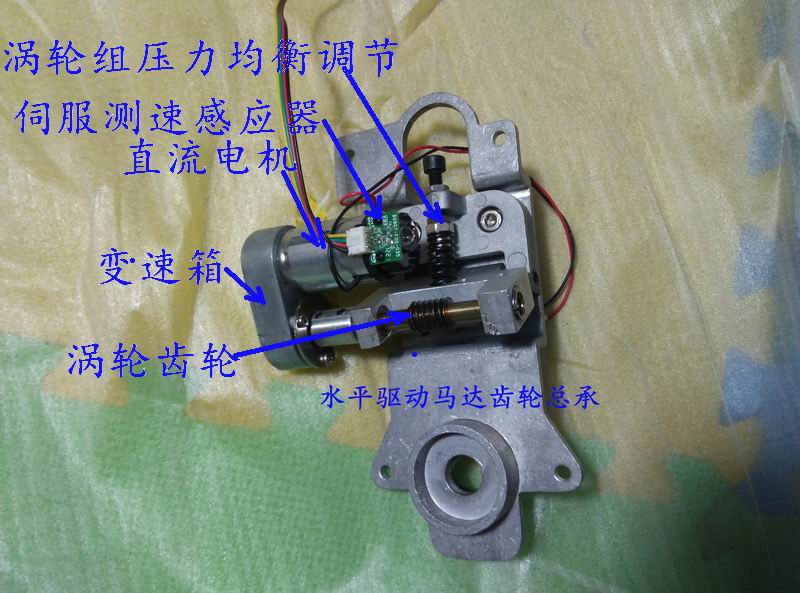

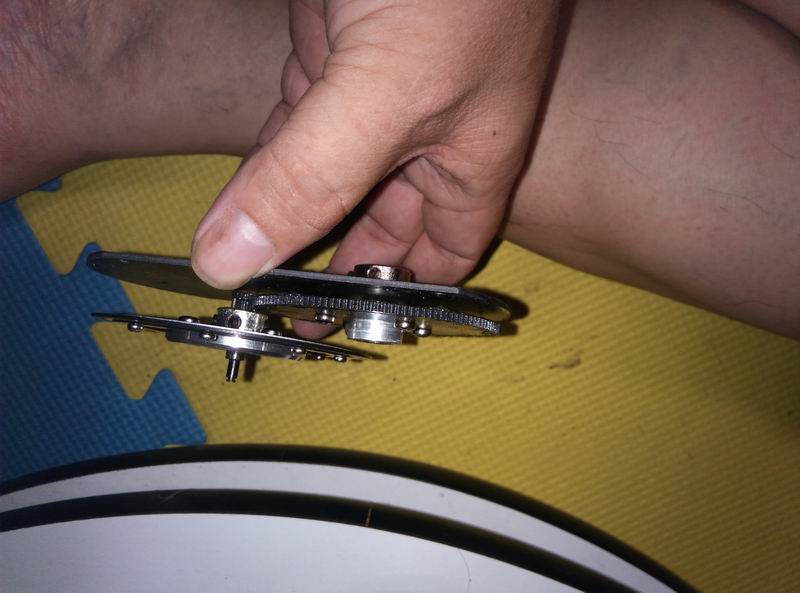

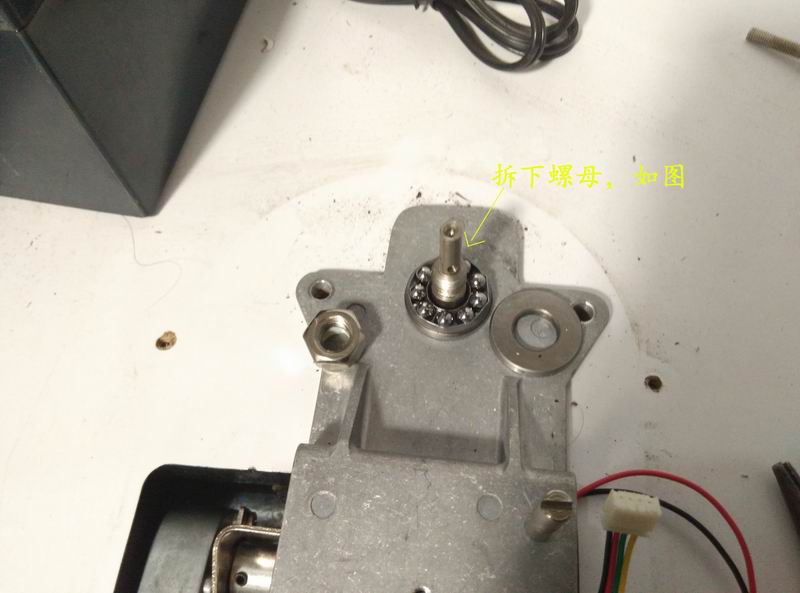

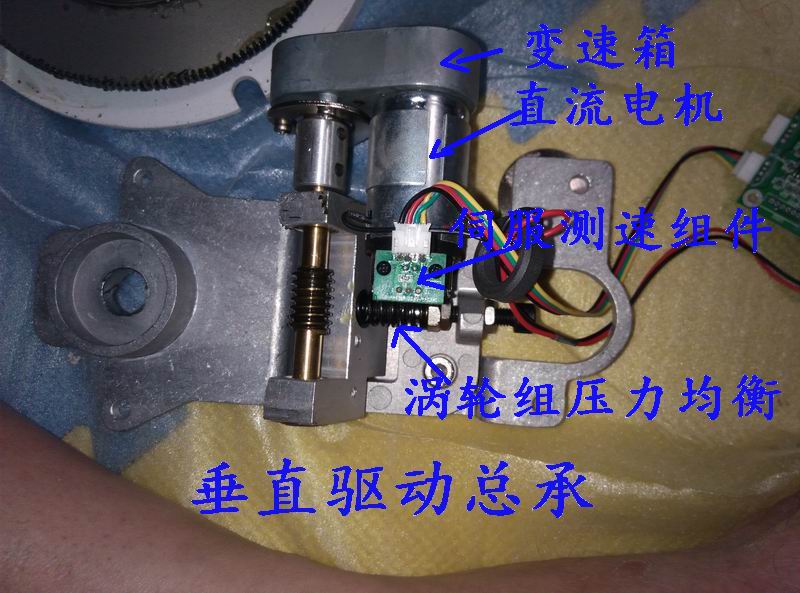

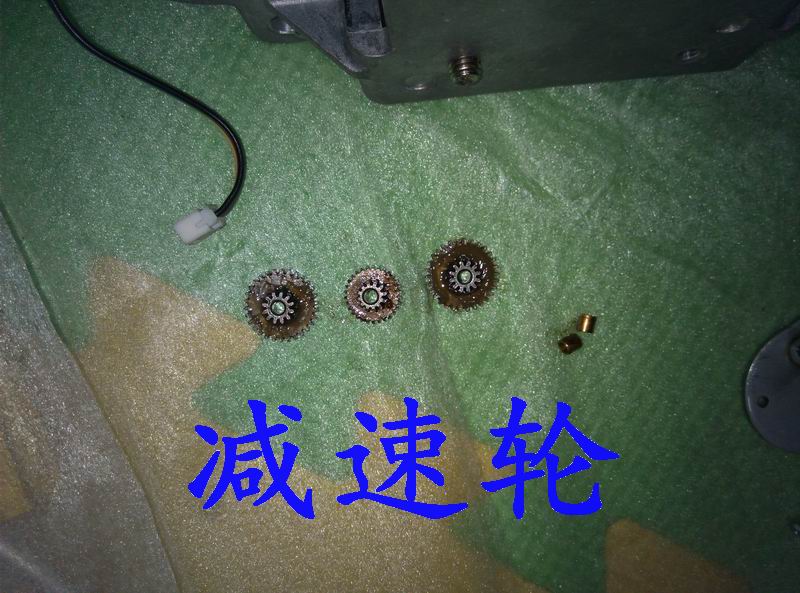

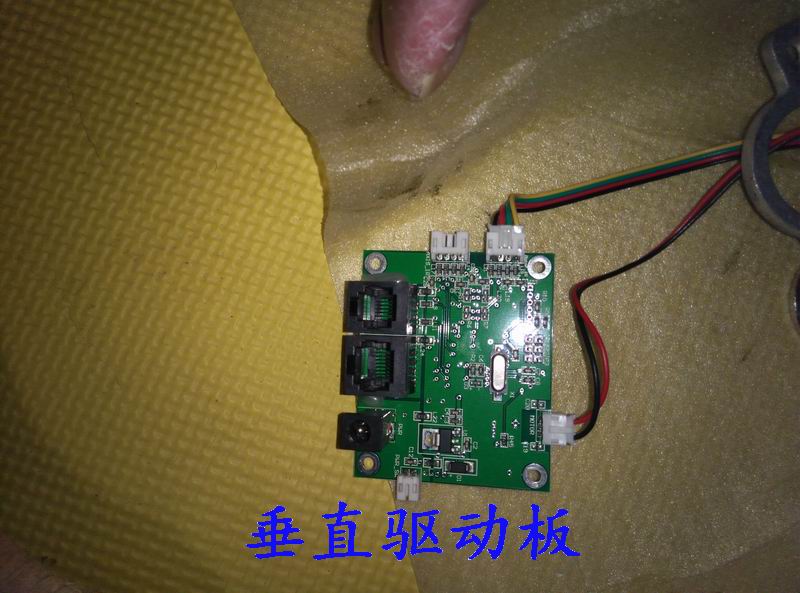

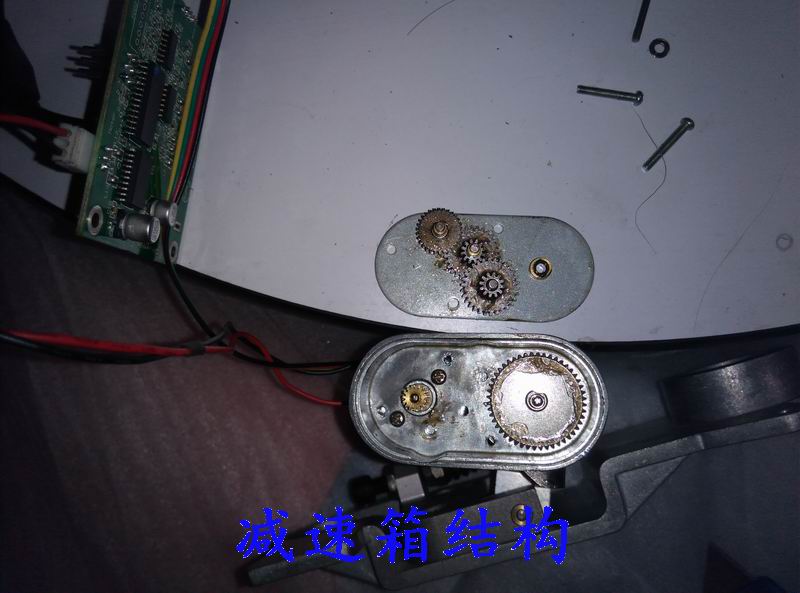

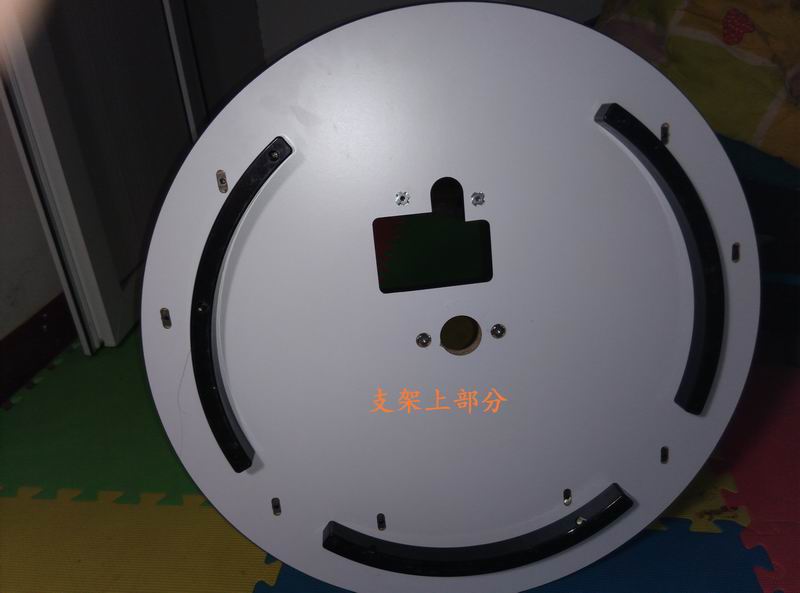

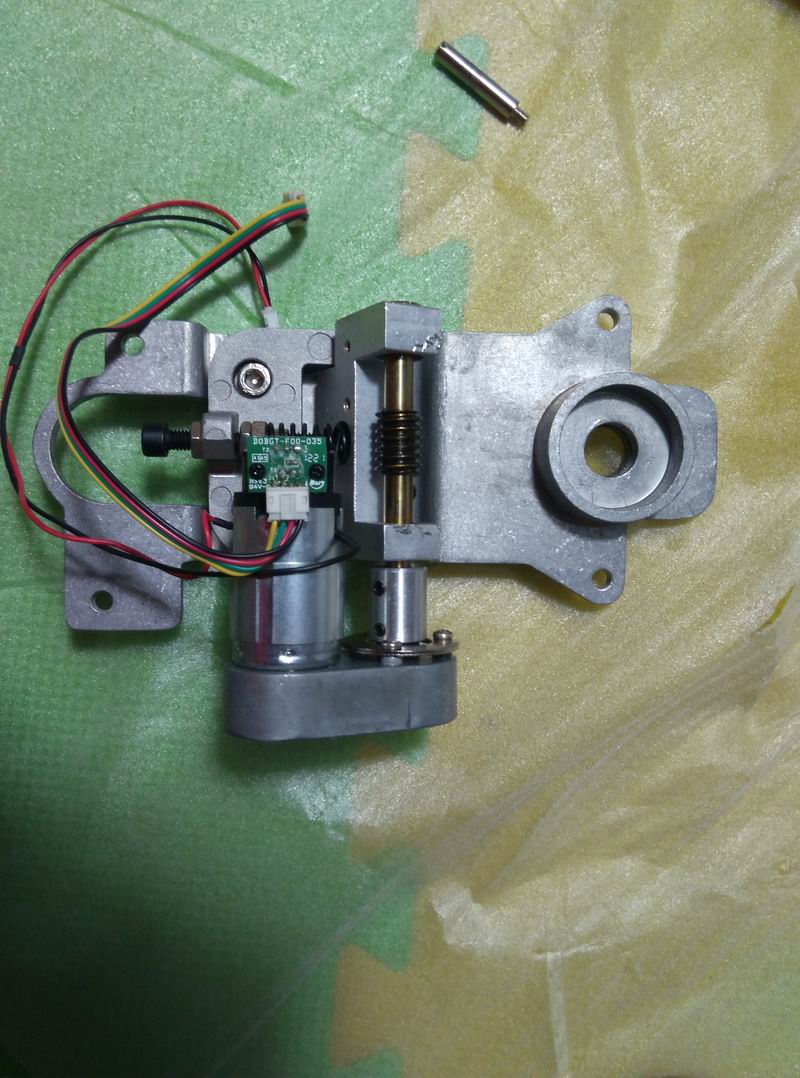

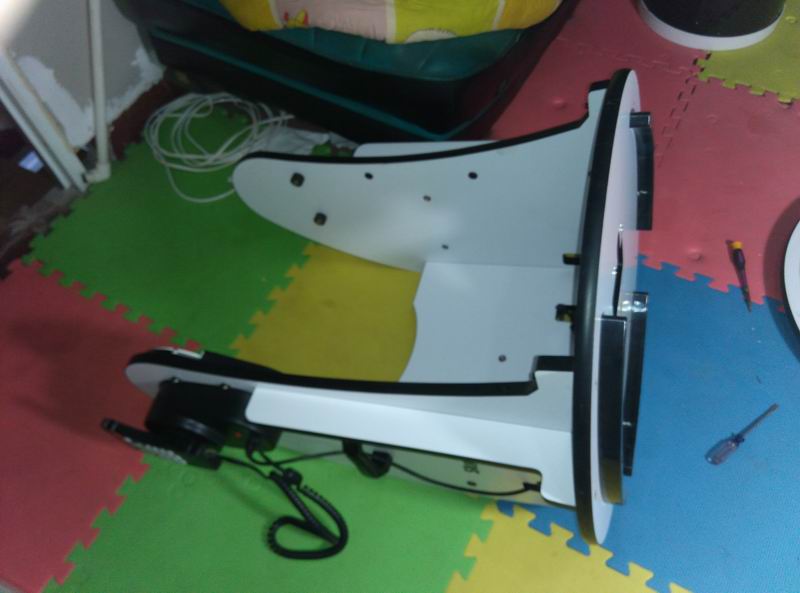

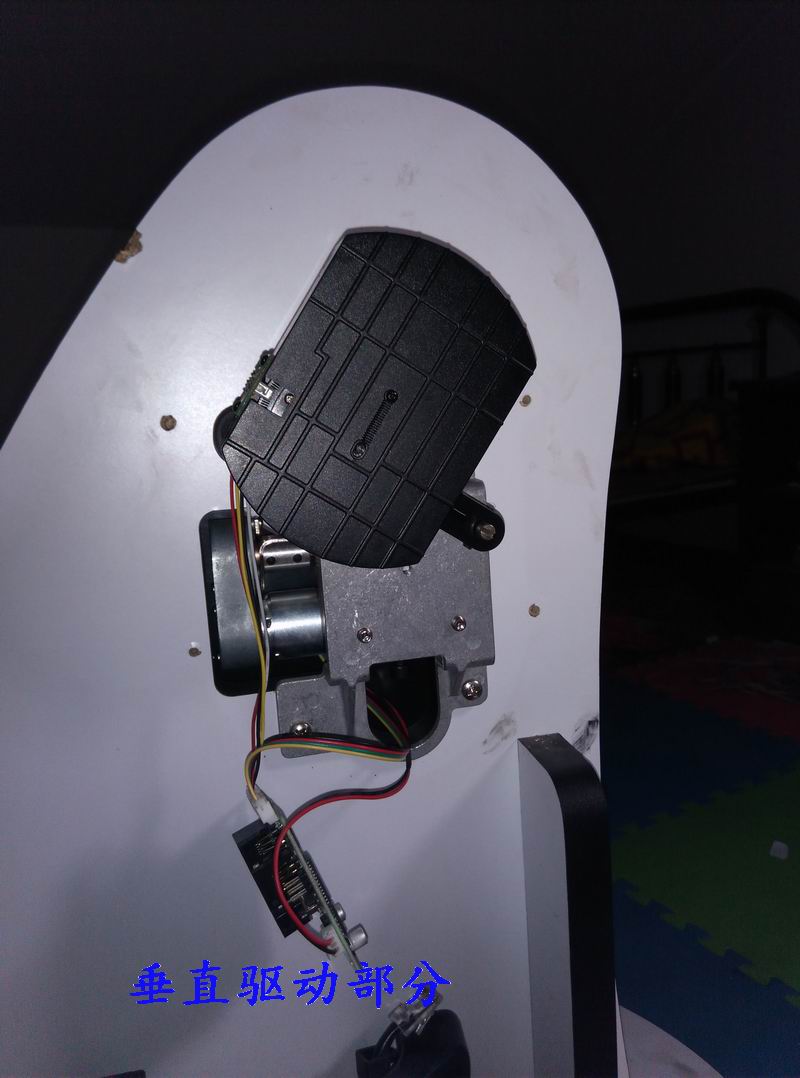

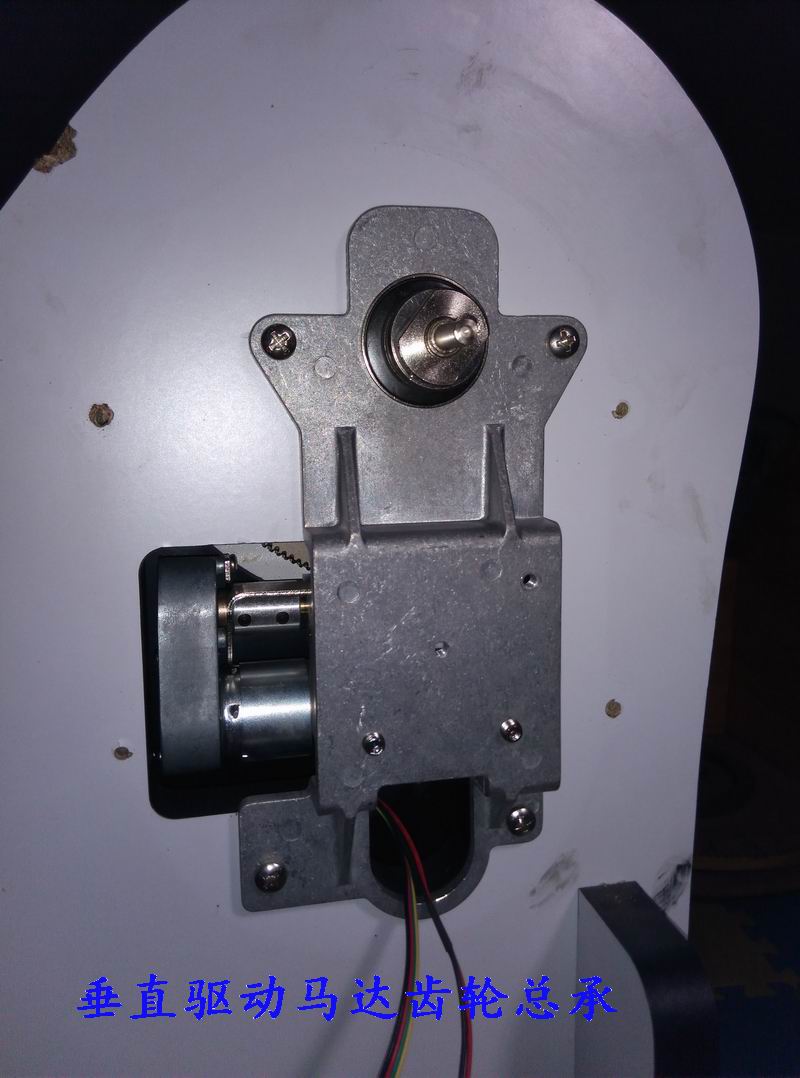

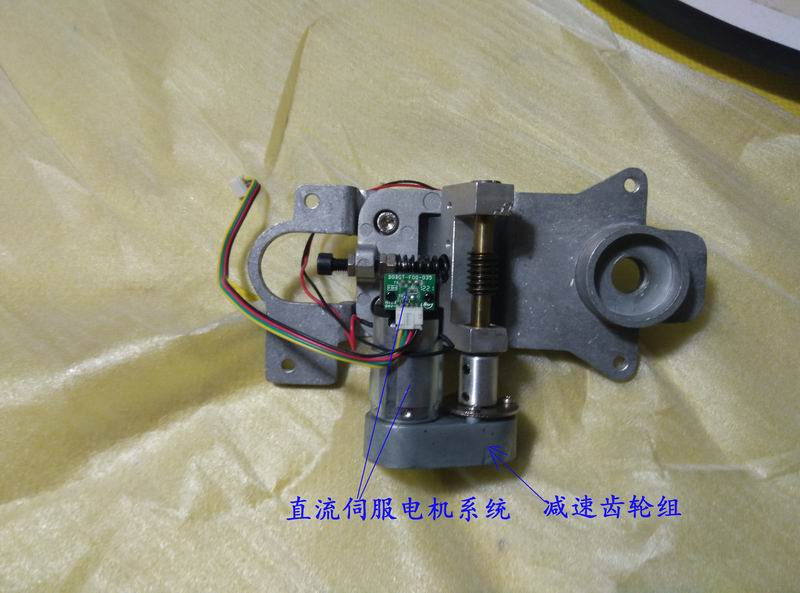

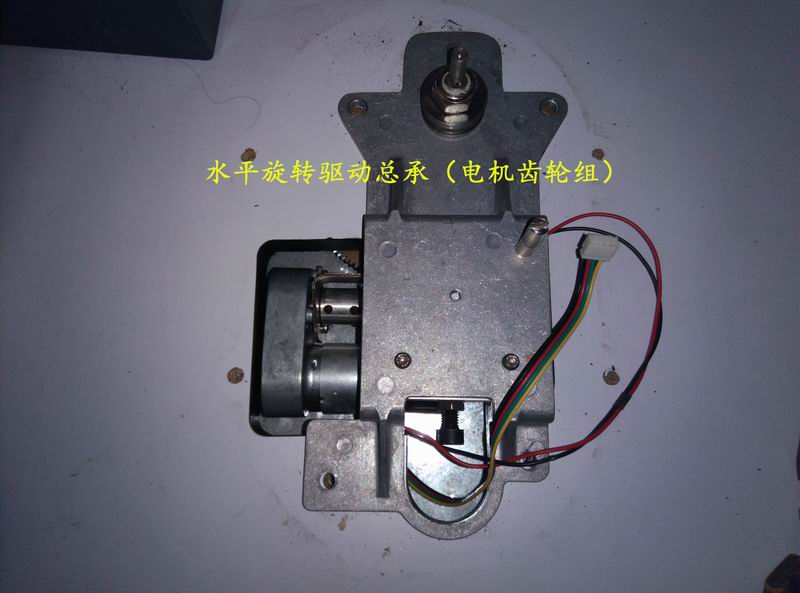

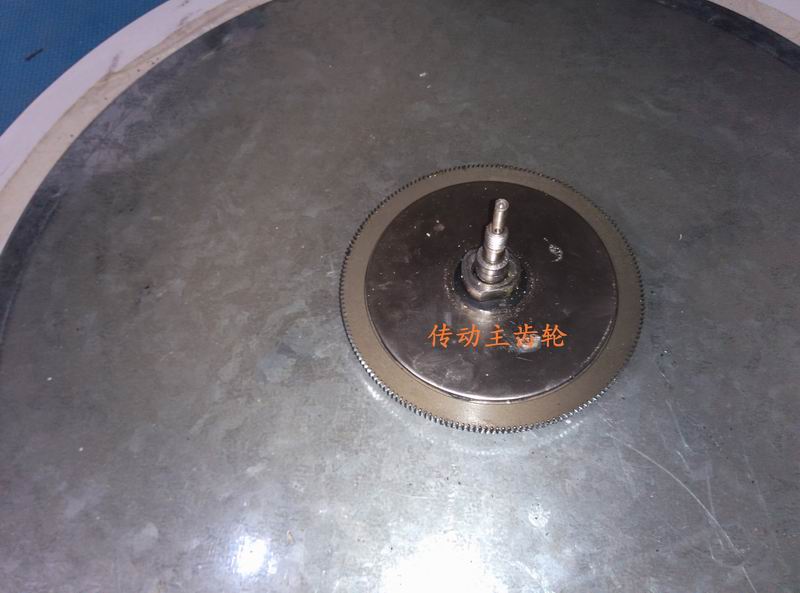

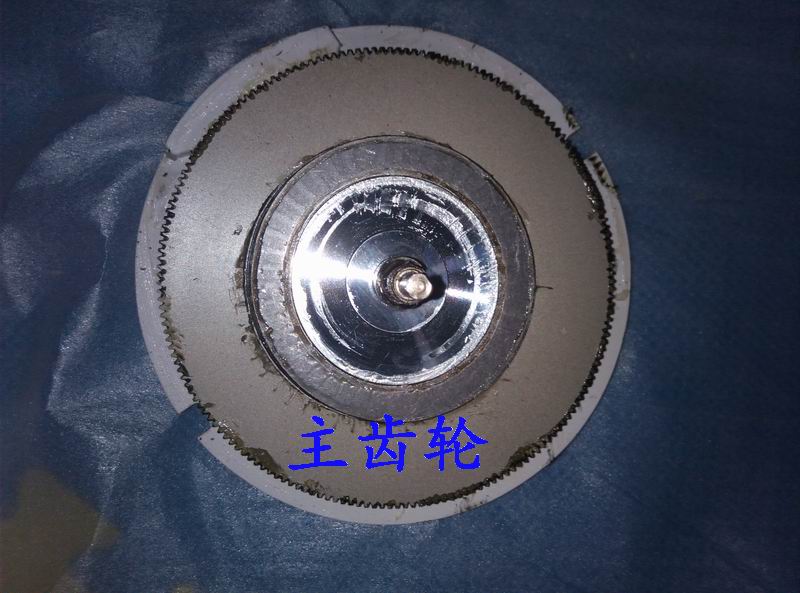

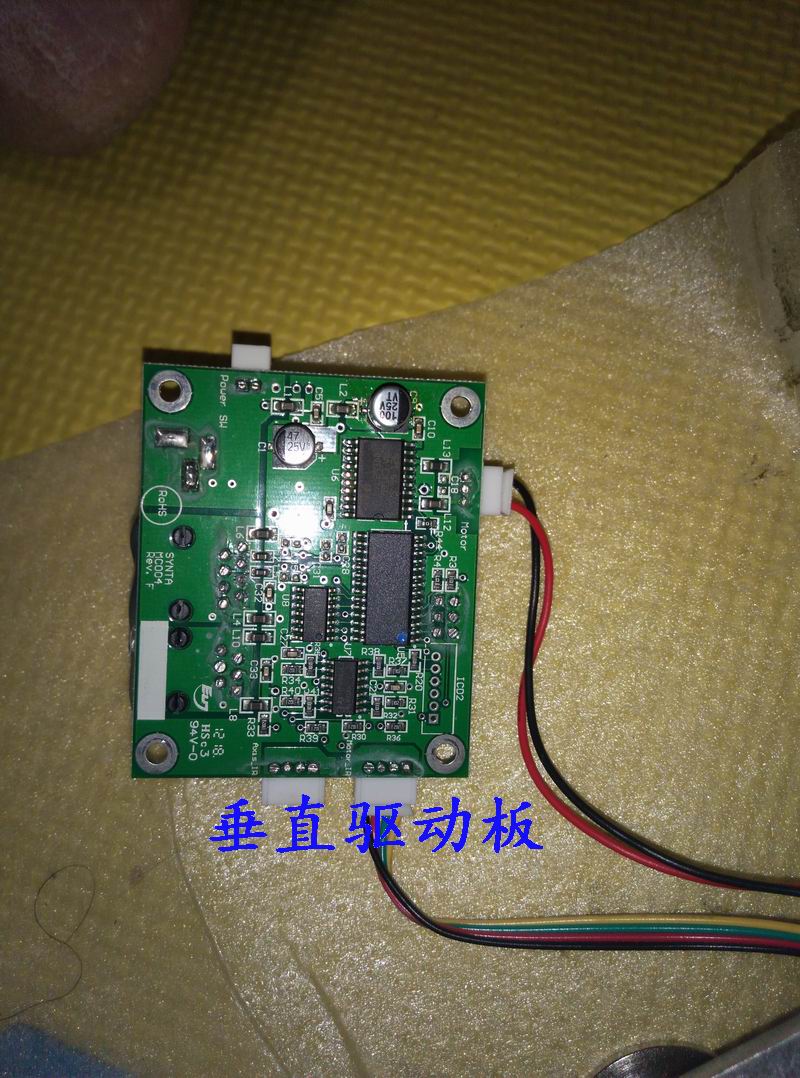

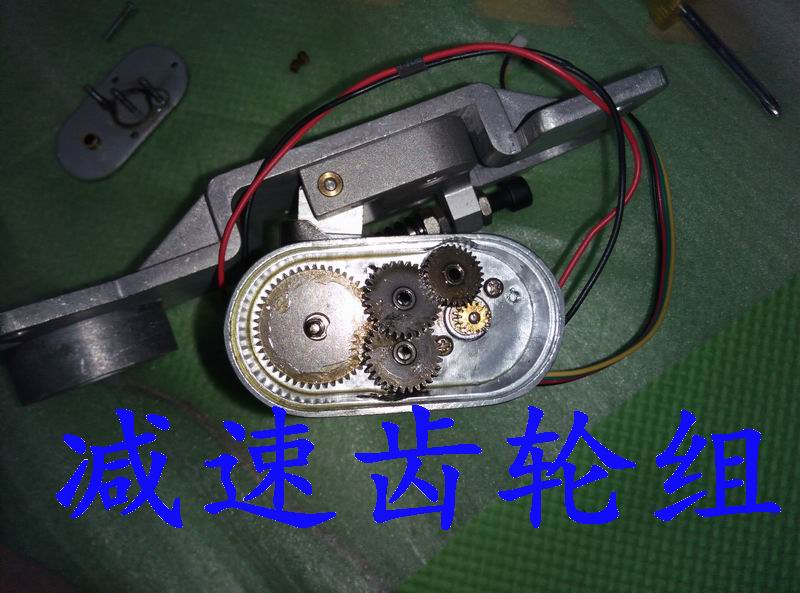

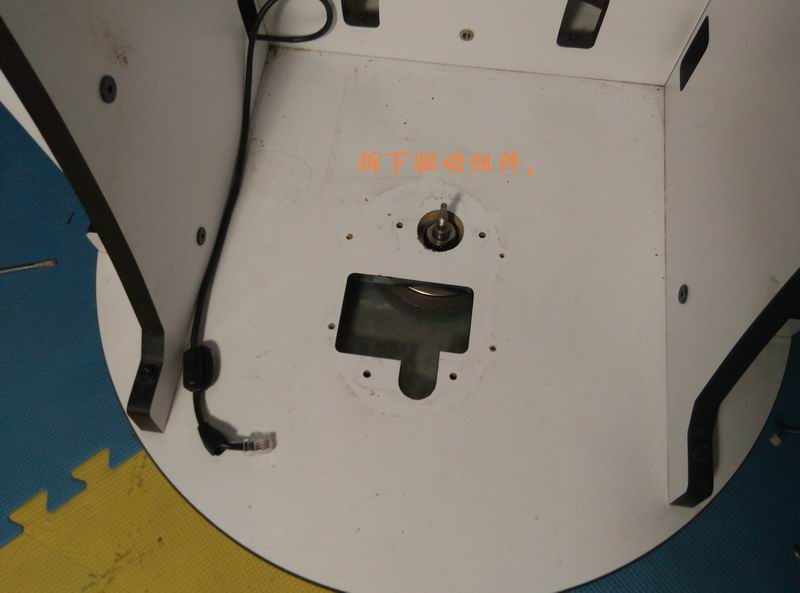

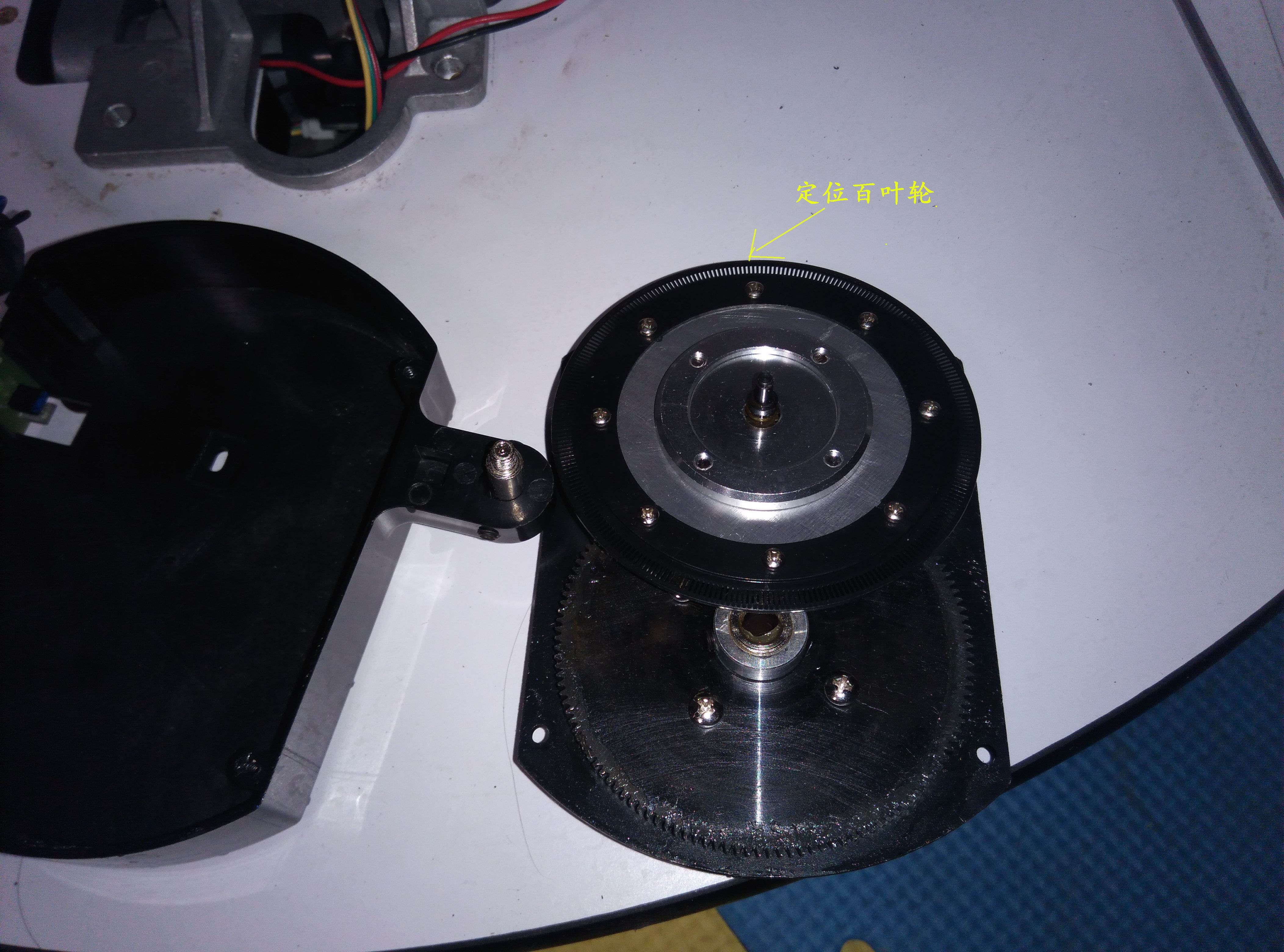

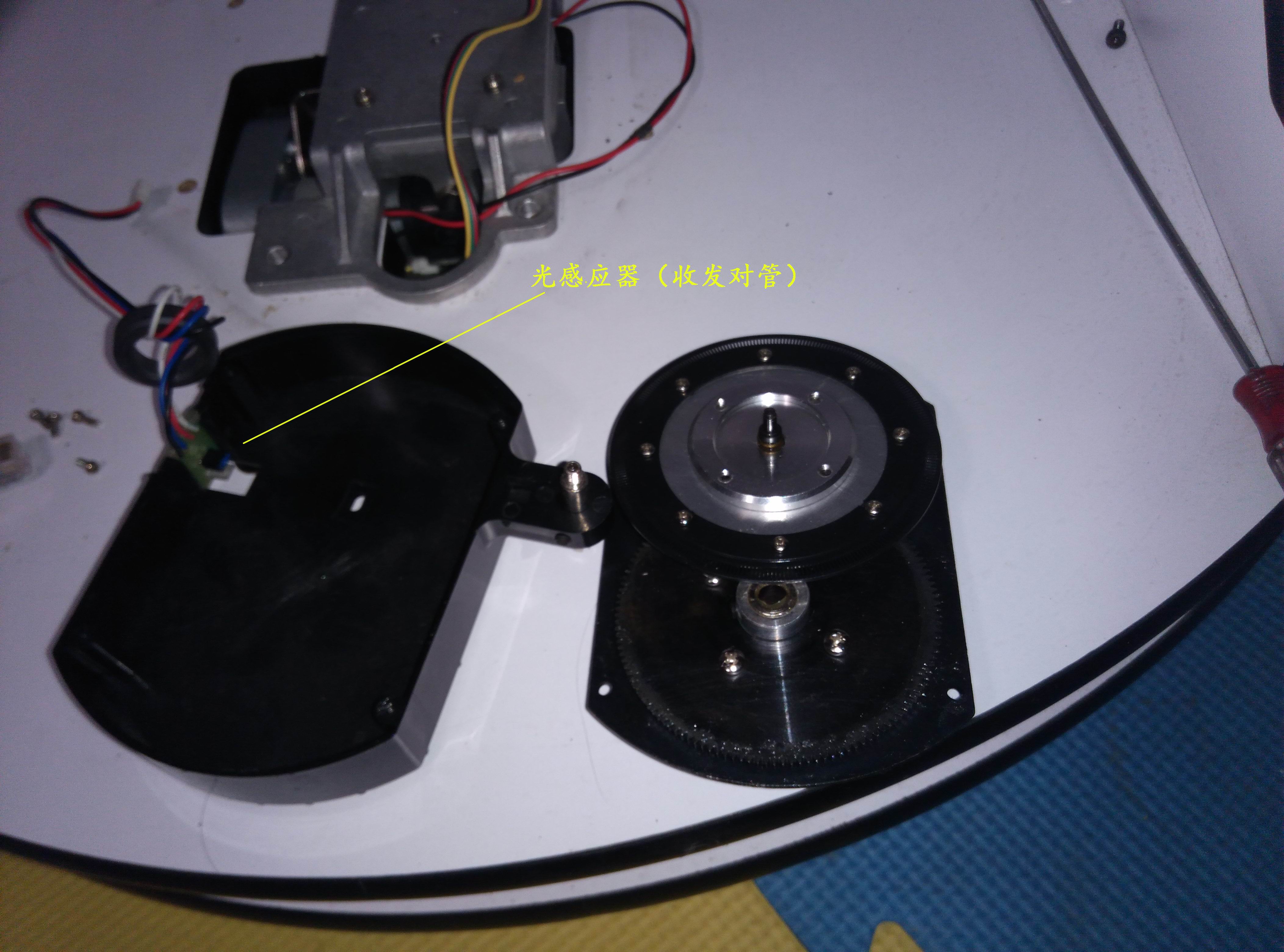

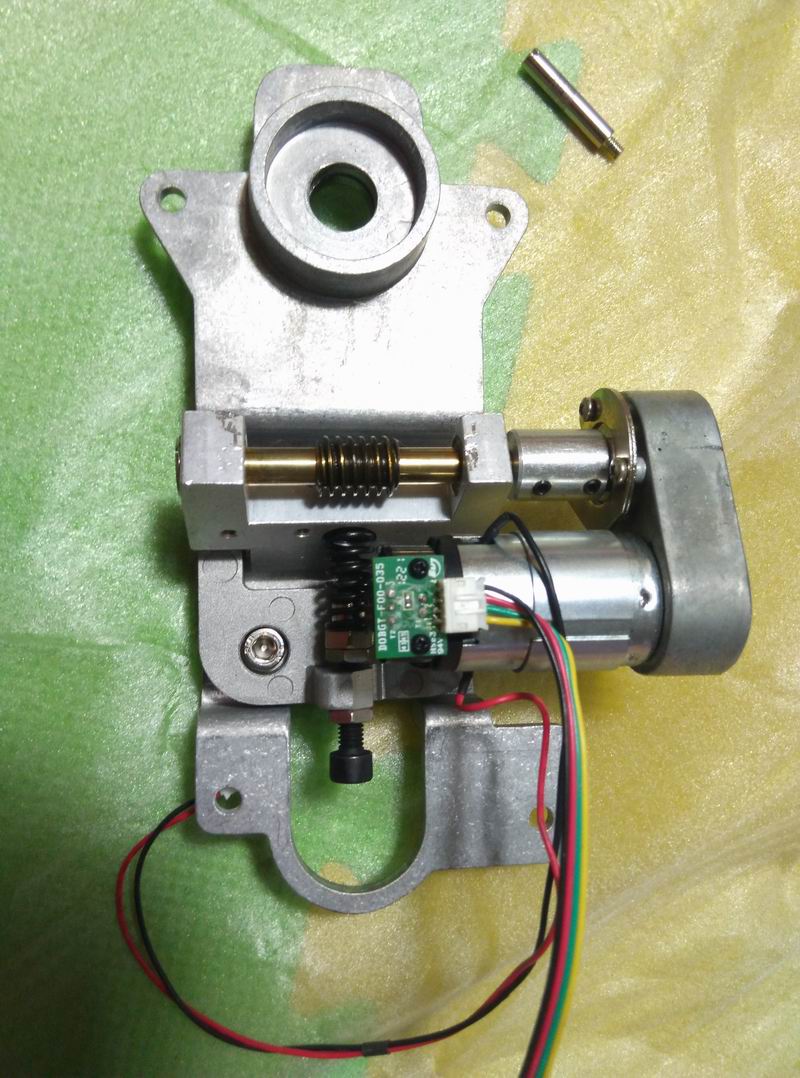

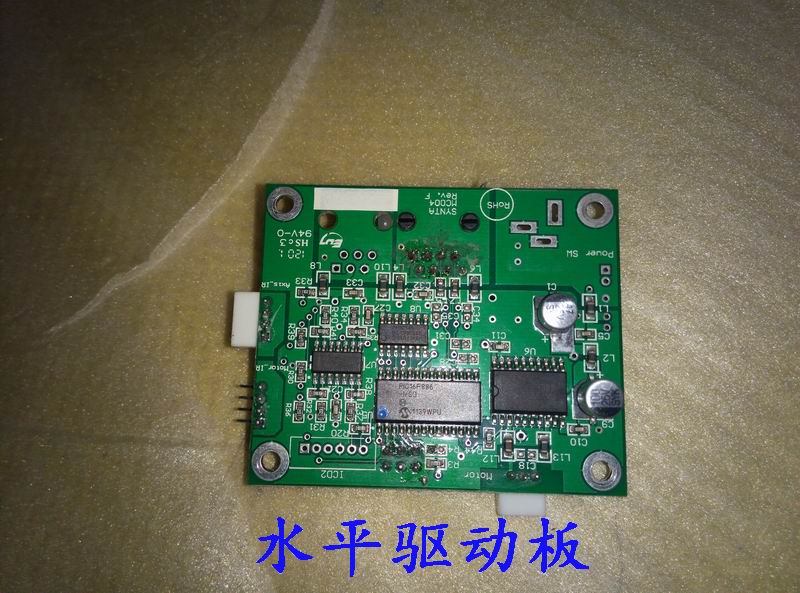

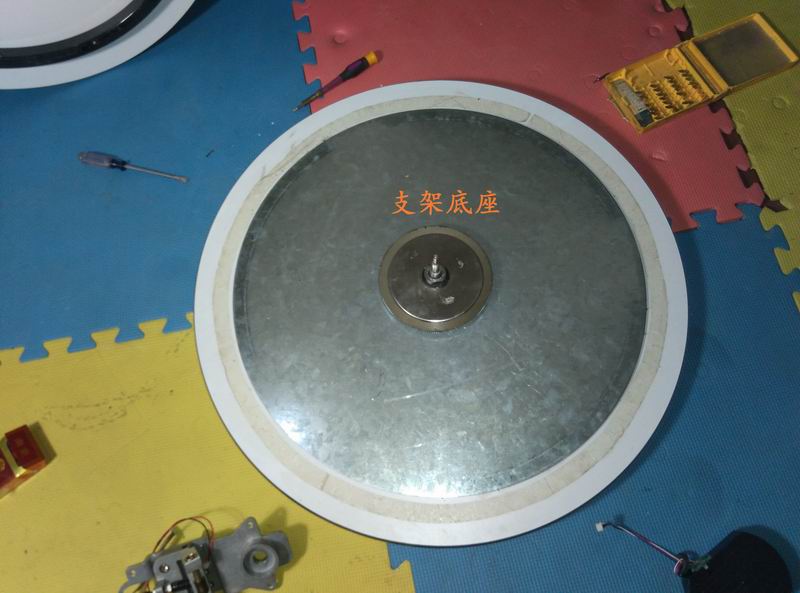

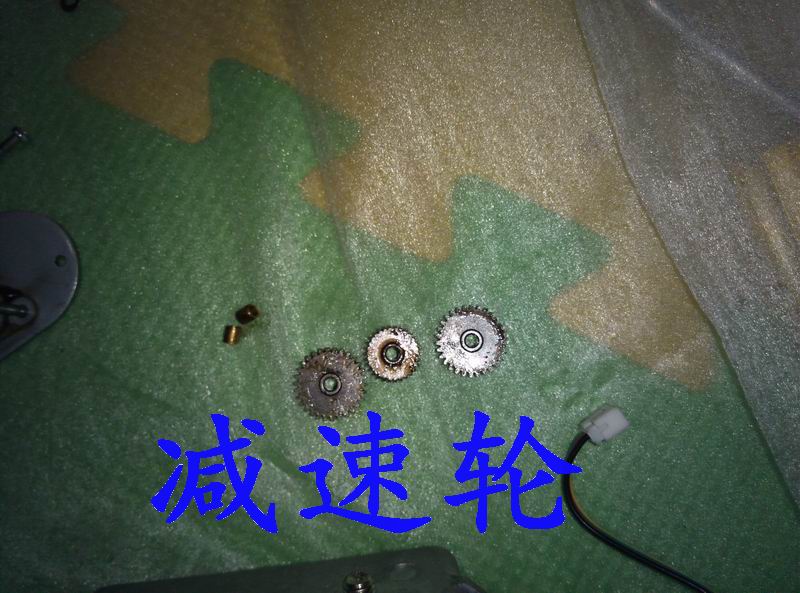

70周年大庆之季，公司放了两天假，刚好天气不好没有观星的机会，闲来无事就想着把我的信达12寸 DOB支架拆开看看，一来想了解一下信达DOB自动寻星驱动的结构，二来可以调速一下齿轮间的间隙。随便拍了些图片让大家也了解一下，也为动手能力强的同好提供DRY DOB支架的资料，本图片因上传的原因都压缩过了，如需要高清的图片，请联系我。费话少说 上图

评分

参与人数 1牧夫币 +25 收起 理由
steveyzh + 25 NB

查看全部评分

回复

使用道具 举报

购买望远镜就在牧夫天文商城
slion1980 发表于 2015-9-12 20:28 | 显示全部楼层 来自： 中国–广东–深圳 电信
真敢动手啊，佩服！
回复 顶~ 砸~

使用道具 举报

 楼主| cqj103 发表于 2015-9-12 20:32 | 显示全部楼层 来自： 中国–山东–济宁 联通
再上图
回复 顶~ 1 砸~ 0

使用道具 举报

haimenwa1 发表于 2015-9-12 20:46 | 显示全部楼层 来自： 中国–四川–绵阳 电信
牛逼！
回复 顶~ 砸~

使用道具 举报

天知道wy1978 发表于 2015-9-12 20:51 | 显示全部楼层 来自： 中国–北京–北京 电信/北京电信互联网数据中心
只有机电专业知识的人才敢拆啊！佩服
回复 顶~ 砸~

使用道具 举报

山脚落 发表于 2015-9-12 20:52 | 显示全部楼层 来自： 中国–广西–百色 电信
编排有些乱,不过 足够了解结构
感谢楼主提供如此翔实的 资料~~~

有个小疑问,  使用的时候, 垂直,水平 需要离合么? 能否直接手动推动(不用电)

点评

cqj103
对。信达的DOB GOTO支架在自动寻星时，可随意手动移动镜筒，手动移动的位置，系统都精度识别的到，  详情 回复 发表于 2015-9-13 08:30
回复 顶~ 砸~

使用道具 举报

linok42401917 发表于 2015-9-12 21:01 | 显示全部楼层 来自： 中国–广西–河池 电信
这......弱弱问下......这样不会侵犯知识产权吗？

点评

cqj103
传动机构可人工做出来。但里面的软件不好抄袭，如果自已DRY 不出售成品应不算侵权。  详情 回复 发表于 2015-9-13 08:32
回复 顶~ 砸~

使用道具 举报

李幽灵 发表于 2015-9-13 06:44 | 显示全部楼层 来自： 中国–浙江–温州 电信/网宿科技电信CDN节点
怎么不发个刀口图看看呢
回复 顶~ 砸~

使用道具 举报

 楼主| cqj103 发表于 2015-9-13 08:30 | 显示全部楼层 来自： 中国–山东–济宁 联通
山脚落 发表于 2015-9-12 20:52
编排有些乱,不过 足够了解结构
感谢楼主提供如此翔实的 资料~~~

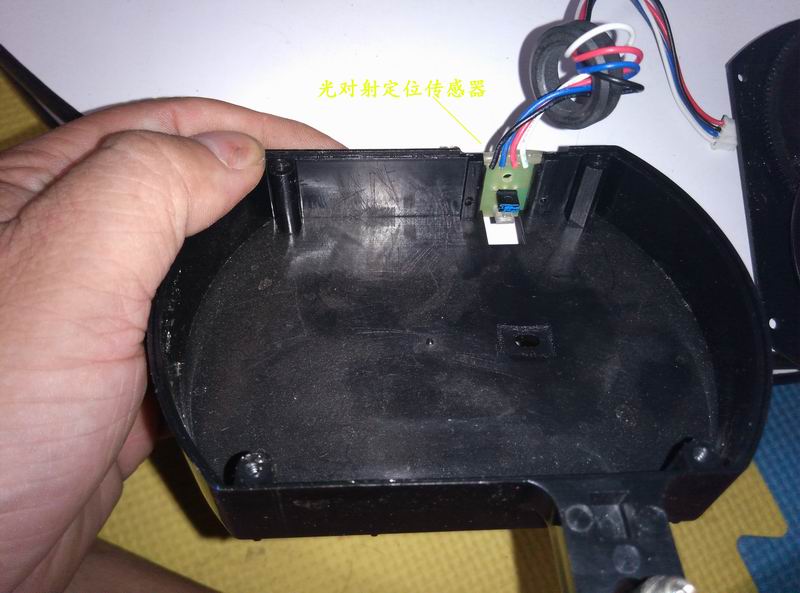

对。信达的DOB GOTO支架在自动寻星时，可随意手动移动镜筒，手动移动的位置，系统都精度识别的到，
回复 顶~ 砸~

使用道具 举报

 楼主| cqj103 发表于 2015-9-13 08:32 | 显示全部楼层 来自： 中国–山东–济宁 联通
linok42401917 发表于 2015-9-12 21:01
这......弱弱问下......这样不会侵犯知识产权吗？

传动机构可人工做出来。但里面的软件不好抄袭，如果自已DRY 不出售成品应不算侵权。
回复 顶~ 砸~

使用道具 举报

cymfist 发表于 2015-9-13 08:48 | 显示全部楼层 来自： 中国–四川–成都 电信
我去，牛人啊，真心佩服
回复 顶~ 砸~

使用道具 举报

小春子镜坯 发表于 2015-9-13 09:22 | 显示全部楼层 来自： 中国–天津–天津 教育网/中国民航大学
我只想问老陈，装回去有没有发现多了个齿轮啥的，哈哈

点评

cqj103

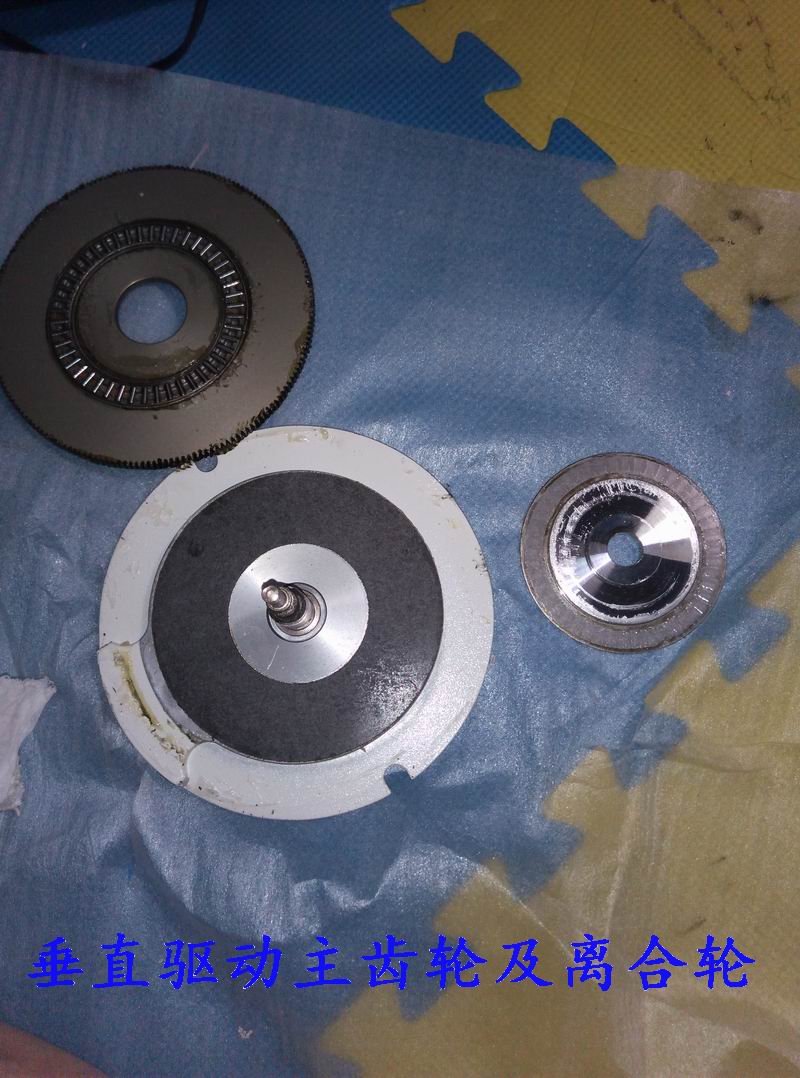

不会的，这里面的部件比相机上面的部件少的多了。就是回装时垂直离合片上拈上润滑油了没有擦干净，导致垂直不对有郊支撑镜筒，有空时再清理一下，小问题  详情 回复 发表于 2015-9-13 09:30
回复 顶~ 砸~

使用道具 举报

 楼主| cqj103 发表于 2015-9-13 09:30 | 显示全部楼层 来自： 中国–山东–济宁 联通
小春子镜坯 发表于 2015-9-13 09:22
我只想问老陈，装回去有没有发现多了个齿轮啥的，哈哈

不会的，这里面的部件比相机上面的部件少的多了。就是回装时垂直离合片上拈上润滑油了没有擦干净，导致垂直不对有郊支撑镜筒，有空时再清理一下，小问题
回复 顶~ 砸~

使用道具 举报

hhbb 发表于 2015-9-13 09:41 | 显示全部楼层 来自： 中国–北京–北京 电信/星缘新动力科技有限公司电信节点
真不错！
回复 顶~ 砸~

使用道具 举报

renxin1977 发表于 2015-9-13 09:50 来自手机 | 显示全部楼层 来自： 中国–湖北–宜昌 电信
牛人就是牛逼
回复 顶~ 砸~

使用道具 举报

梦想DIY 发表于 2015-9-13 10:25 | 显示全部楼层 来自： 中国–北京–北京–丰台区 北京闪迅网联电信技术有限公司BGP多线
这种强拆我支持
回复 顶~ 砸~

使用道具 举报

YMZ2012 发表于 2015-9-13 11:05 | 显示全部楼层 来自： 中国–福建–泉州 电信
感谢老陈提供了一次难得的学习机会

点评

cqj103
不用客气铁汉哥，今天再发个DOB垂直寻星驱动部分拆机视频，  详情 回复 发表于 2015-9-15 08:12
回复 顶~ 砸~

使用道具 举报

 楼主| cqj103 发表于 2015-9-15 08:12 | 显示全部楼层 来自： 中国–山东–济宁 联通
YMZ2012 发表于 2015-9-13 11:05
感谢老陈提供了一次难得的学习机会

不用客气铁汉哥，今天再发个DOB垂直寻星驱动部分拆机视频，
回复 顶~ 砸~

使用道具 举报
