请教大神关于F2后截距问题

[复制链接]
九天翔龙 发表于 2015-11-5 10:58 | 显示全部楼层 |阅读模式 来自: 中国–陕西–西安 电信

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有账号?加入牧夫(请注明天文爱好者,否则无法通过审核,请勿使用gmail/outlook/aol/icloud邮箱注册)

×
    C8HD+F2入手已经一段时间了,一直没能搞定后截距问题,在此请教大神指点迷津:


    根据官方数据,F2后截距为39.8,我用的QHY10后截距20,则延长筒应该为39.8-20=19.8,已有一个滤镜盒,所以自己又做了一个垫圈,滤镜盒+垫圈厚度刚好19.8,(如下图所示,箭头所示长度刚好19.8mm)


箭头所示长度刚好19.8mm

箭头所示长度刚好19.8mm


      试拍的结果,星点很差,除了后截距问题,F2的焦平面可能也没有调整好。
      想请教的是:
   1、从数据上看,后截距应该是没有问题的,但实拍出来还是有差距,那么应该如何判断现在的后截距是长了还是短了(也就是自制的垫圈是厚了还是薄了)?误差大概有多大?
   2、如果要调整后截距,根据淘神的指点,只能一点一点试,多做几个垫圈,每个的厚度相差不超过3mm,然后从最薄的开始,每个垫圈用贴电工胶布的方法,每贴一层实拍看星点,一直贴到下一个垫圈厚度后换垫圈继续。还有没有比这个更简便的方法?
   3、在调整过程中,如何判断星点不圆或飞,是由后截距引起的还是由焦平面引起的(有可能出现这种情况,垫圈加到某个厚度时,后截距已经OK了,但由于焦平面问题还是造成星点不圆或飞,这样的话该如何辨别)?

      下面是一张样图的四角及中间星点(按顺序依次为左上、左下、右上、右下、中间)

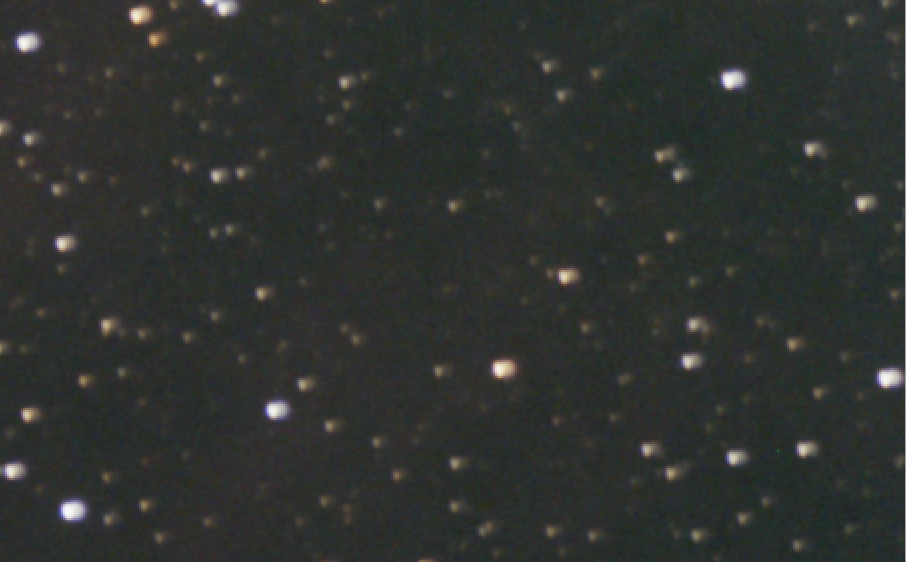

左上

左上

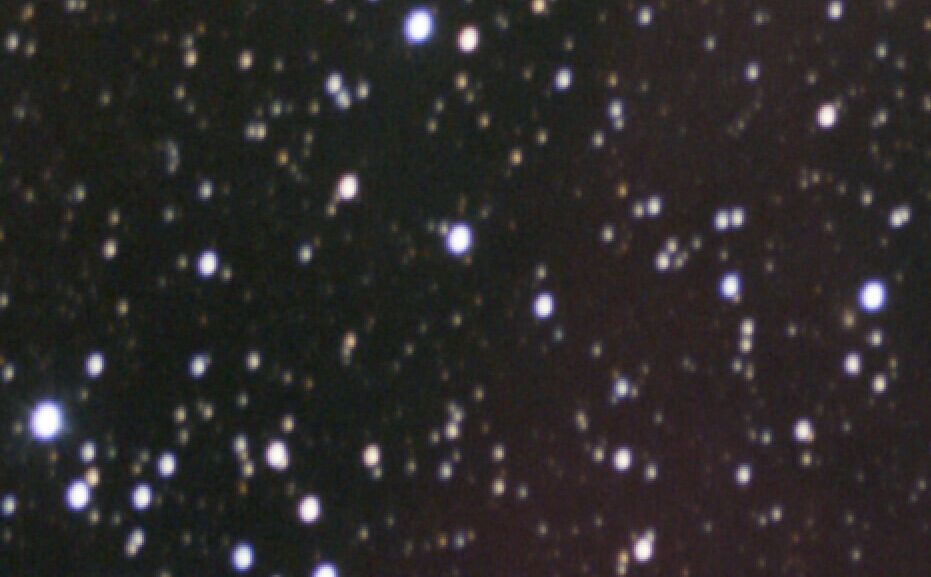

左下

左下

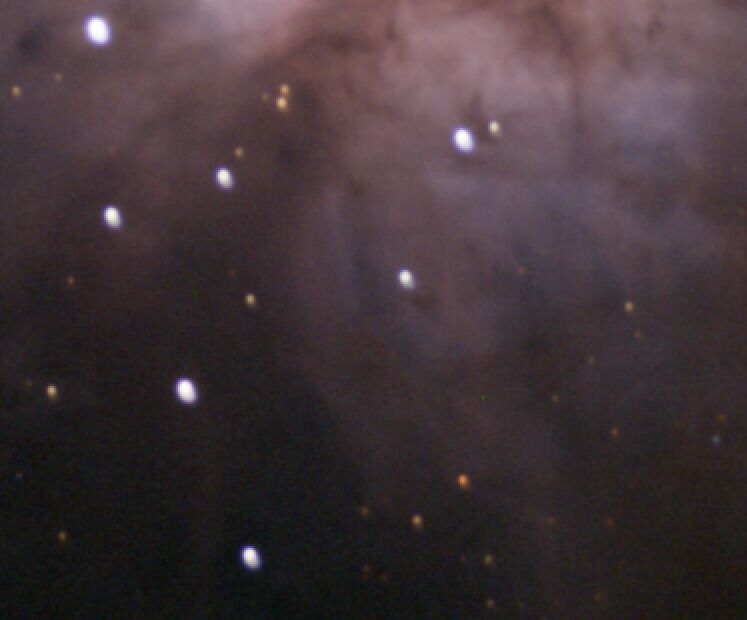

右上

右上

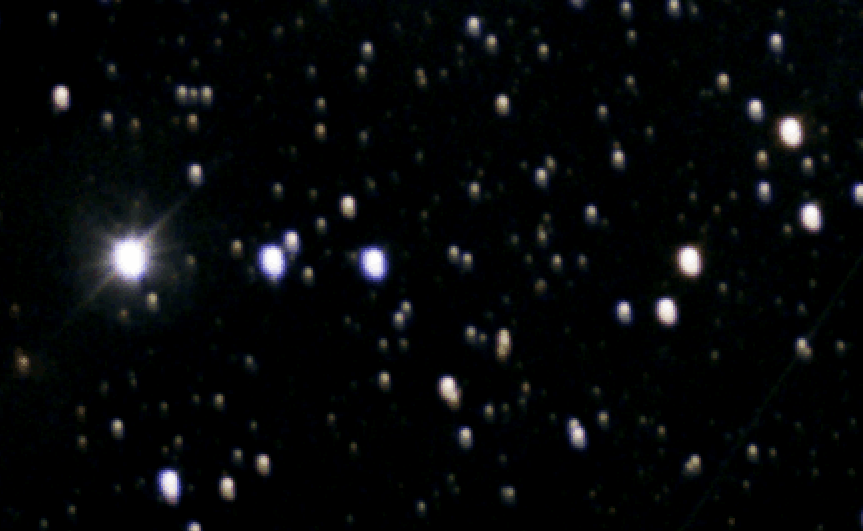

右下

右下

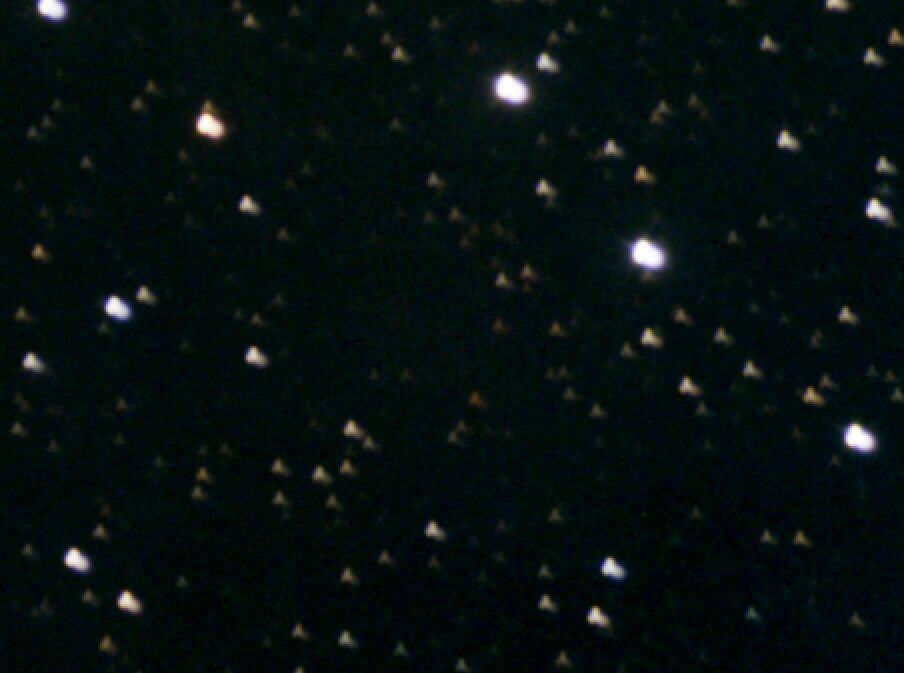

中间

中间


急盼各位大神指教!!!
lovez3 发表于 2015-11-5 11:45 | 显示全部楼层 来自: 中国–天津–天津 电信/IDC机房
光轴问题吧,先把光轴调好。
看起来星点是向右下方飞,调整主镜,让星点朝着右下方移动,在拍几张看看星点。直到四周星点飞的程度一致。

点评

后截距不对,就算光轴调好了星点还是飞的吧?关键问题是我现在没法分辨  详情 回复 发表于 2015-11-5 20:43
回复 顶~ 砸~

使用道具 举报

路灯侠 发表于 2015-11-5 13:05 | 显示全部楼层 来自: 中国–北京–北京–朝阳区 电信/中石化炼化工程(集团)股份有限公司
本帖最后由 路灯侠 于 2015-11-5 13:12 编辑

我觉得,1.星点不圆是光轴问题;2.后截距是像场不平补充,还是不对,单个星点不好判断,先调光轴吧。

点评

第2点没看明白嘞,能解释的再详细一点么?谢谢!!!  详情 回复 发表于 2015-11-5 20:42
回复 顶~ 砸~

使用道具 举报

路灯侠 发表于 2015-11-5 13:10 | 显示全部楼层 来自: 中国–北京–北京–朝阳区 电信/中石化炼化工程(集团)股份有限公司
像场不平的一种,中心凹凸的那种,不知道我的理解对不对。

点评

像场不平就是焦平面问题,目前是焦平面和后截距同时存在问题。  详情 回复 发表于 2015-11-5 20:41
回复 顶~ 砸~

使用道具 举报

 楼主| 九天翔龙 发表于 2015-11-5 20:39 | 显示全部楼层 来自: 中国–陕西–西安 电信
就这么沉了么?坚决自顶,坐等大神指点!!!
回复 顶~ 砸~

使用道具 举报

 楼主| 九天翔龙 发表于 2015-11-5 20:41 | 显示全部楼层 来自: 中国–陕西–西安 电信
路灯侠 发表于 2015-11-5 13:10
像场不平的一种,中心凹凸的那种,不知道我的理解对不对。

像场不平就是焦平面问题,目前是焦平面和后截距同时存在问题。

点评

倾斜和凹凸不平,焦平面和后截距,可以用CCDInspector查看一下,发一张整体的看看  详情 回复 发表于 2015-11-6 12:32
回复 顶~ 砸~

使用道具 举报

 楼主| 九天翔龙 发表于 2015-11-5 20:42 | 显示全部楼层 来自: 中国–陕西–西安 电信
路灯侠 发表于 2015-11-5 13:05
我觉得,1.星点不圆是光轴问题;2.后截距是像场不平补充,还是不对,单个星点不好判断,先调光轴吧。
...

第2点没看明白嘞,能解释的再详细一点么?谢谢!!!
回复 顶~ 砸~

使用道具 举报

 楼主| 九天翔龙 发表于 2015-11-5 20:43 | 显示全部楼层 来自: 中国–陕西–西安 电信
lovez3 发表于 2015-11-5 11:45
光轴问题吧,先把光轴调好。
看起来星点是向右下方飞,调整主镜,让星点朝着右下方移动,在拍几张看看星点 ...

后截距不对,就算光轴调好了星点还是飞的吧?关键问题是我现在没法分辨
回复 顶~ 砸~

使用道具 举报

faroceanworld 发表于 2015-11-5 21:26 来自手机 | 显示全部楼层 来自: 中国–湖北–武汉 电信
后截距从哪里开始算的
回复 顶~ 砸~

使用道具 举报

faroceanworld 发表于 2015-11-5 21:45 | 显示全部楼层 来自: 中国–湖北–武汉 电信
先调好光轴,望远镜对着天顶的亮星,把亮星在Q10中居中,然后调。调好后再看周边的星点
回复 顶~ 砸~

使用道具 举报

whyaaaning 发表于 2015-11-5 22:22 | 显示全部楼层 来自: 中国–上海–上海–黄浦区 电信
应是光轴问题
回复 顶~ 砸~

使用道具 举报

 楼主| 九天翔龙 发表于 2015-11-5 22:49 | 显示全部楼层 来自: 中国–陕西–西安 电信
等最近有空出动了,先搞定焦平面。
回复 顶~ 砸~

使用道具 举报

Insultor 发表于 2015-11-6 02:26 | 显示全部楼层 来自: 中国–广东–佛山 电信
光轴不正,向右下歪
回复 顶~ 砸~

使用道具 举报

路灯侠 发表于 2015-11-6 12:32 | 显示全部楼层 来自: 中国–北京–北京–朝阳区 电信/中石化炼化工程(集团)股份有限公司
九天翔龙 发表于 2015-11-5 20:41
像场不平就是焦平面问题,目前是焦平面和后截距同时存在问题。

倾斜和凹凸不平,焦平面和后截距,可以用CCDInspector查看一下,发一张整体的看看

回复 顶~ 砸~

使用道具 举报

gbamboo 发表于 2015-11-7 08:53 | 显示全部楼层 来自: 美国–科罗拉多州–布鲁姆菲尔德–布卢姆菲尔德 Level3
本帖最后由 gbamboo 于 2015-11-7 08:56 编辑

关于f/2的非常实际的问题。

f2问题一个是焦平面, 一个是调光轴

我之前用过一段时间f2, 当然用的也一般。不过最近看到这么一篇非常好的f2 文章。


http://www.cloudynights.com/page/articles/cat/articles/the-amazing-hyperstar-a-guide-to-optimize-perf-r3013

E文清自己消化吧。

其中对于你的问题没有直接的答案, 但是应该能有所启发

从你的照片上看,第一感觉就是光轴不准。链接里对于如何准确调光轴有非常仔细的描述。。

调好光轴之后焦平面的问题我也不清楚了。不过从你的数据上看感觉直接上 问题不大。

点评

非常感谢,先学习一下!!!  详情 回复 发表于 2015-11-9 22:32
回复 顶~ 砸~

使用道具 举报

 楼主| 九天翔龙 发表于 2015-11-9 22:32 | 显示全部楼层 来自: 中国–陕西–西安 电信
gbamboo 发表于 2015-11-7 08:53
关于f/2的非常实际的问题。

f2问题一个是焦平面, 一个是调光轴

非常感谢,先学习一下!!!
回复 顶~ 砸~

使用道具 举报

mzlu0695 发表于 2015-11-12 16:04 | 显示全部楼层 来自: 中国–上海–上海 联通
看到cn上老外的文章说hpyperstar首先要保证改正镜与主镜的同心,再调焦平面才有意义。https://www.youtube.com/watch?v=-W18ccYI9jU这段视频是改正镜调整的窍门
回复 顶~ 砸~

使用道具 举报

天文影子 发表于 2015-11-13 12:53 | 显示全部楼层 来自: 中国–浙江–杭州 电信
同情楼主,帮不上忙只能顶贴。看来确实折射镜省心的多,像我这样的新手还是折射镜吧。
