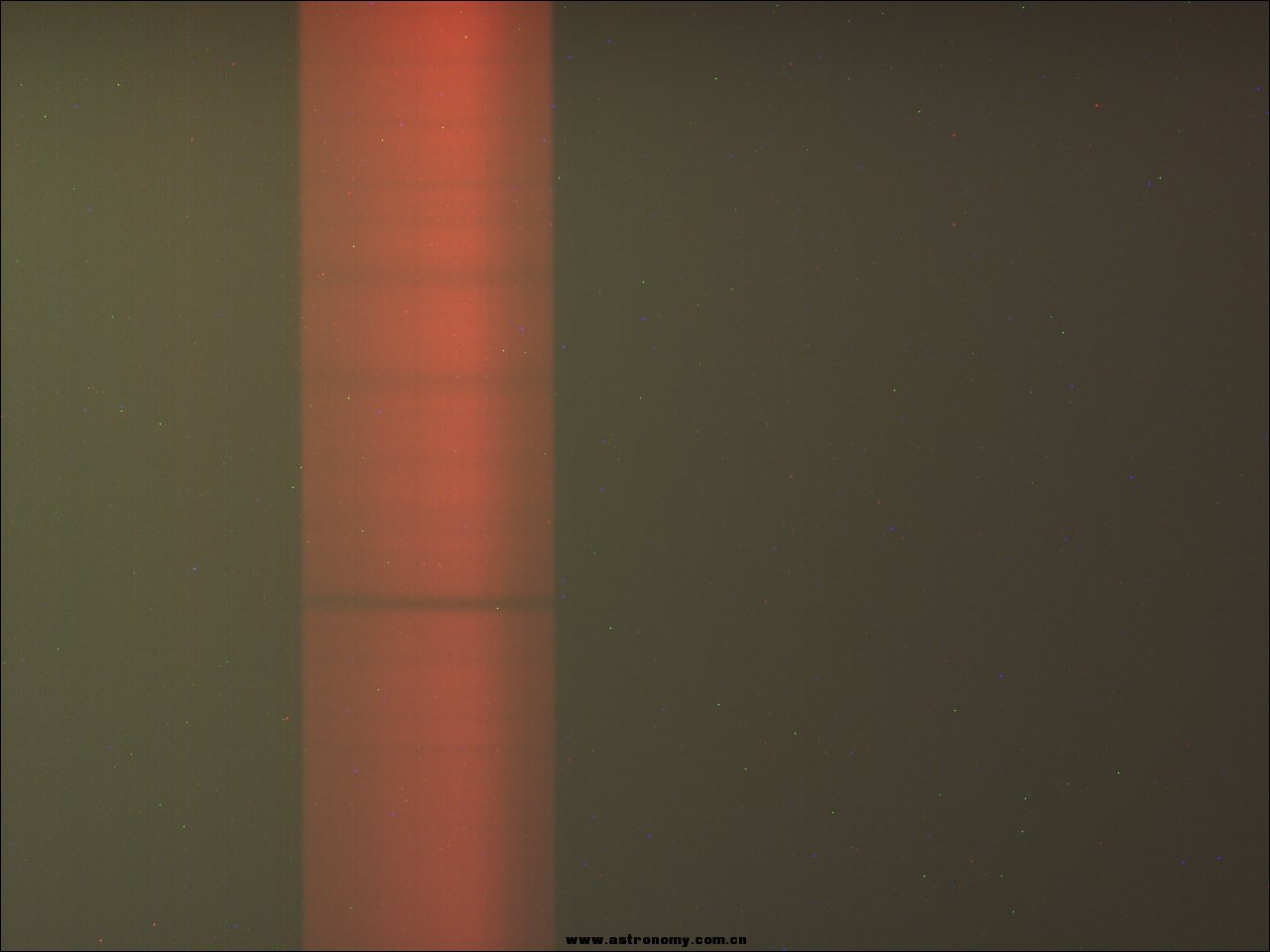

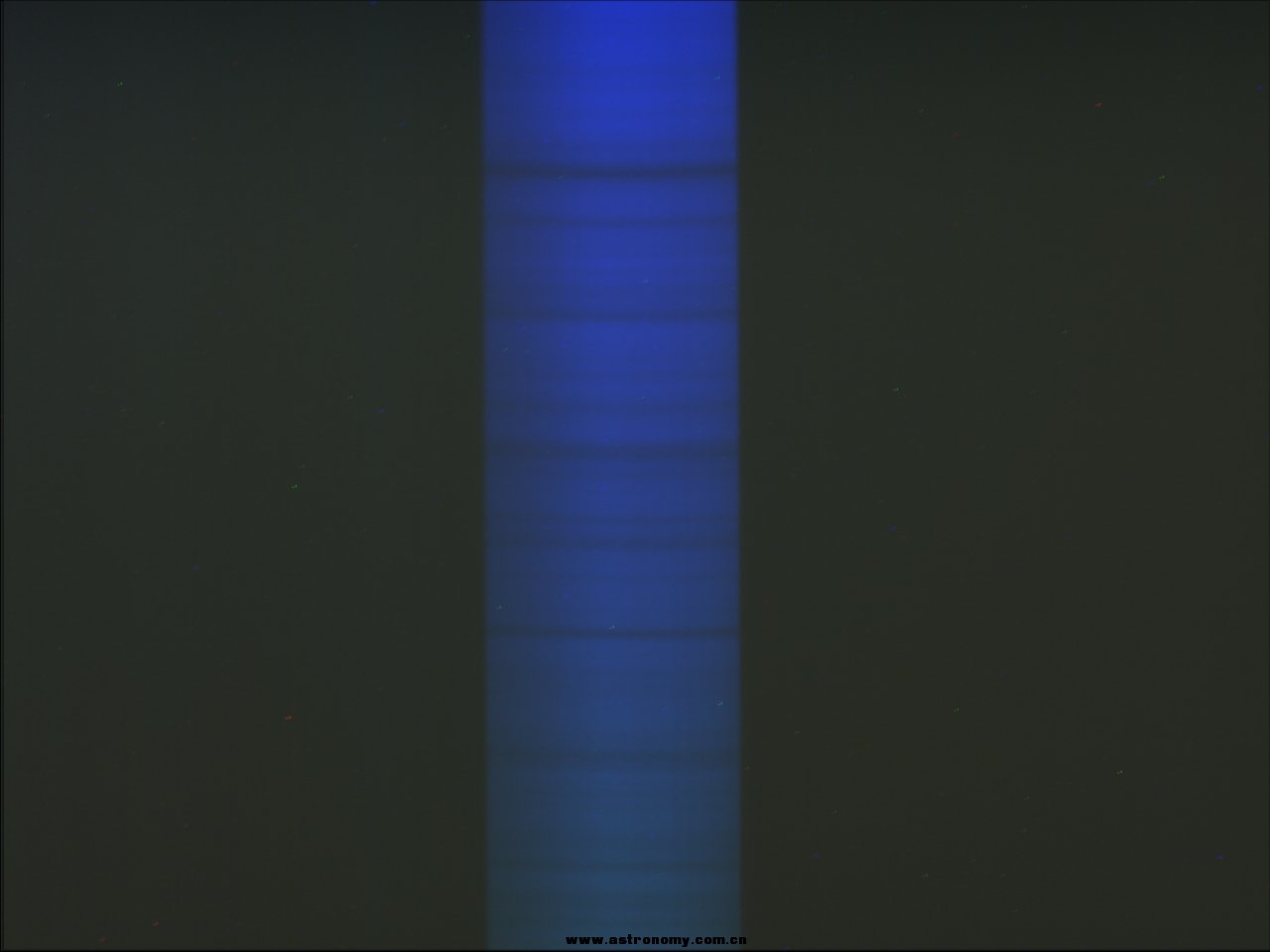

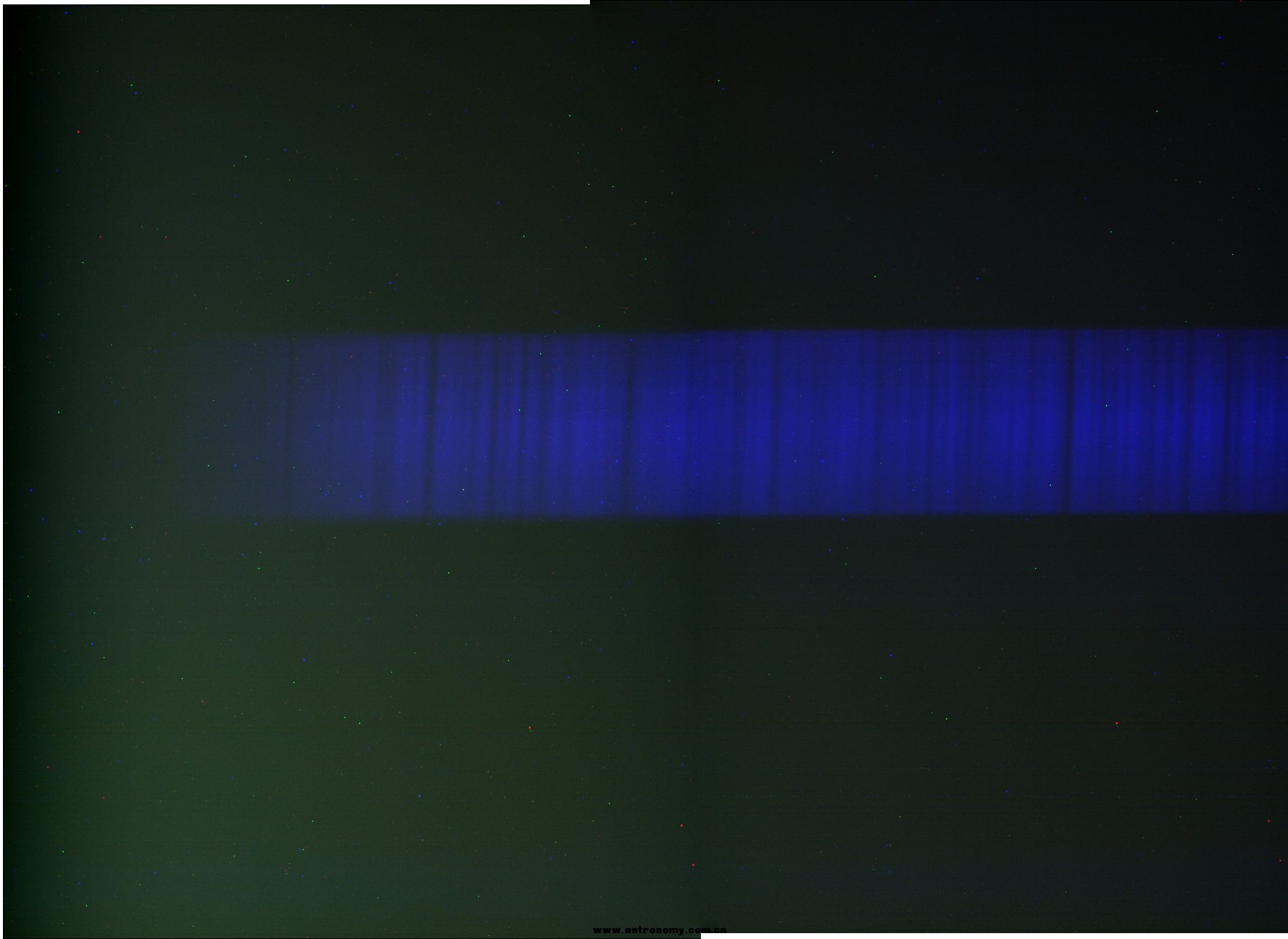

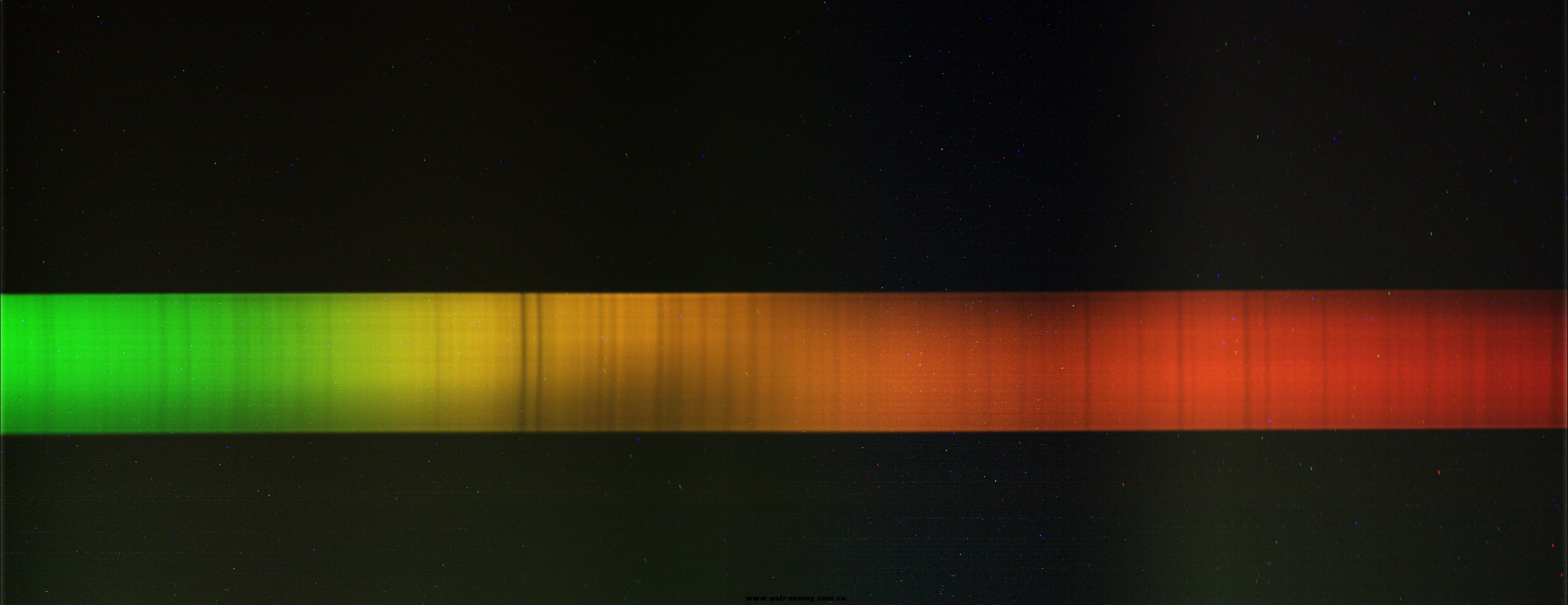

拍下日光的光谱

延长了准直镜的焦距后，能分辨更多暗线了。简易光谱仪再拍下光谱有些暗线已经开始不重叠了。
拍了一堆处理一个上午。很好玩啊。
diy的东西太简陋。拼接都拼不全。不过基本达到心中最低要求。用着还行。分辨率刚好，有机会在折腾。

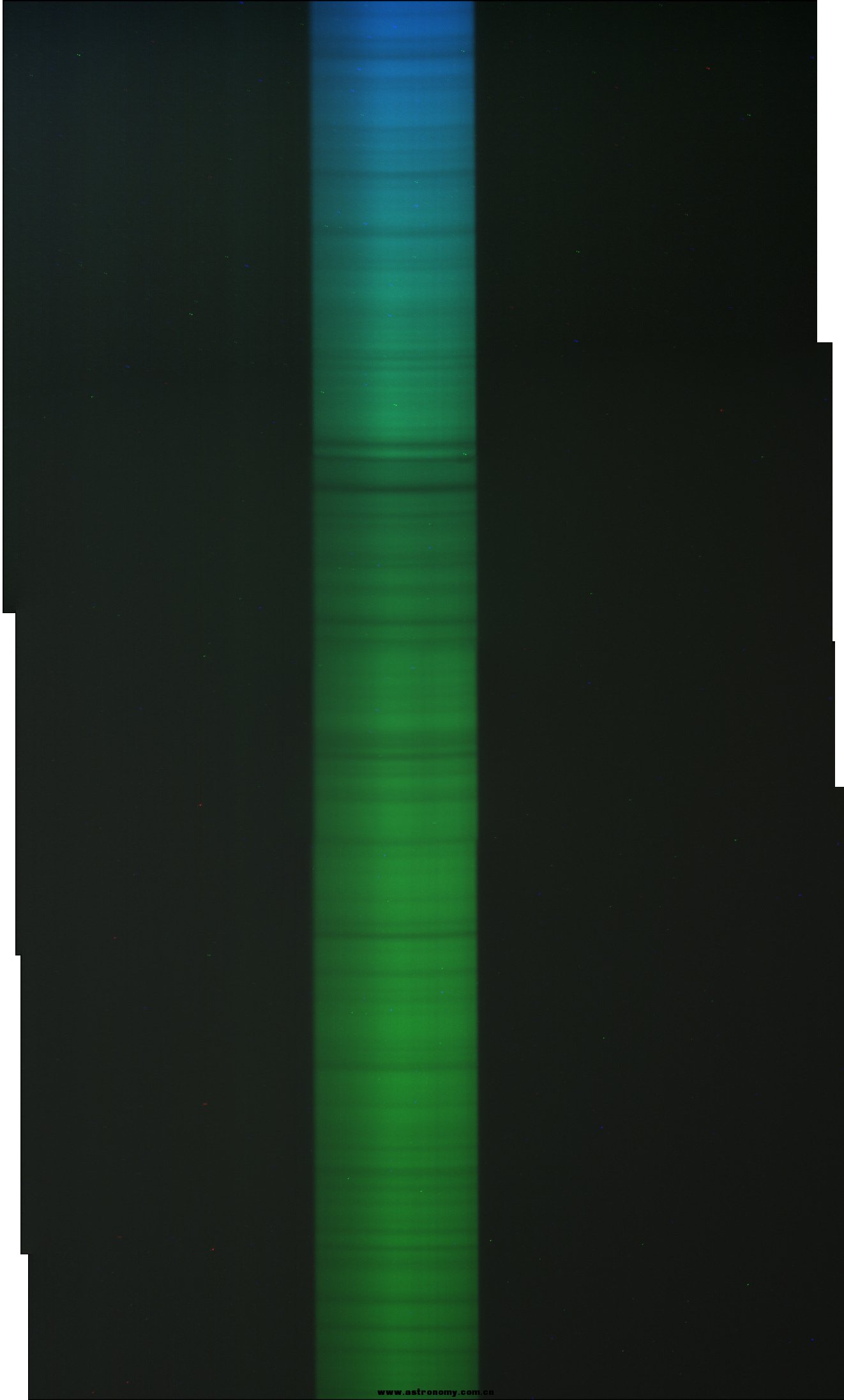

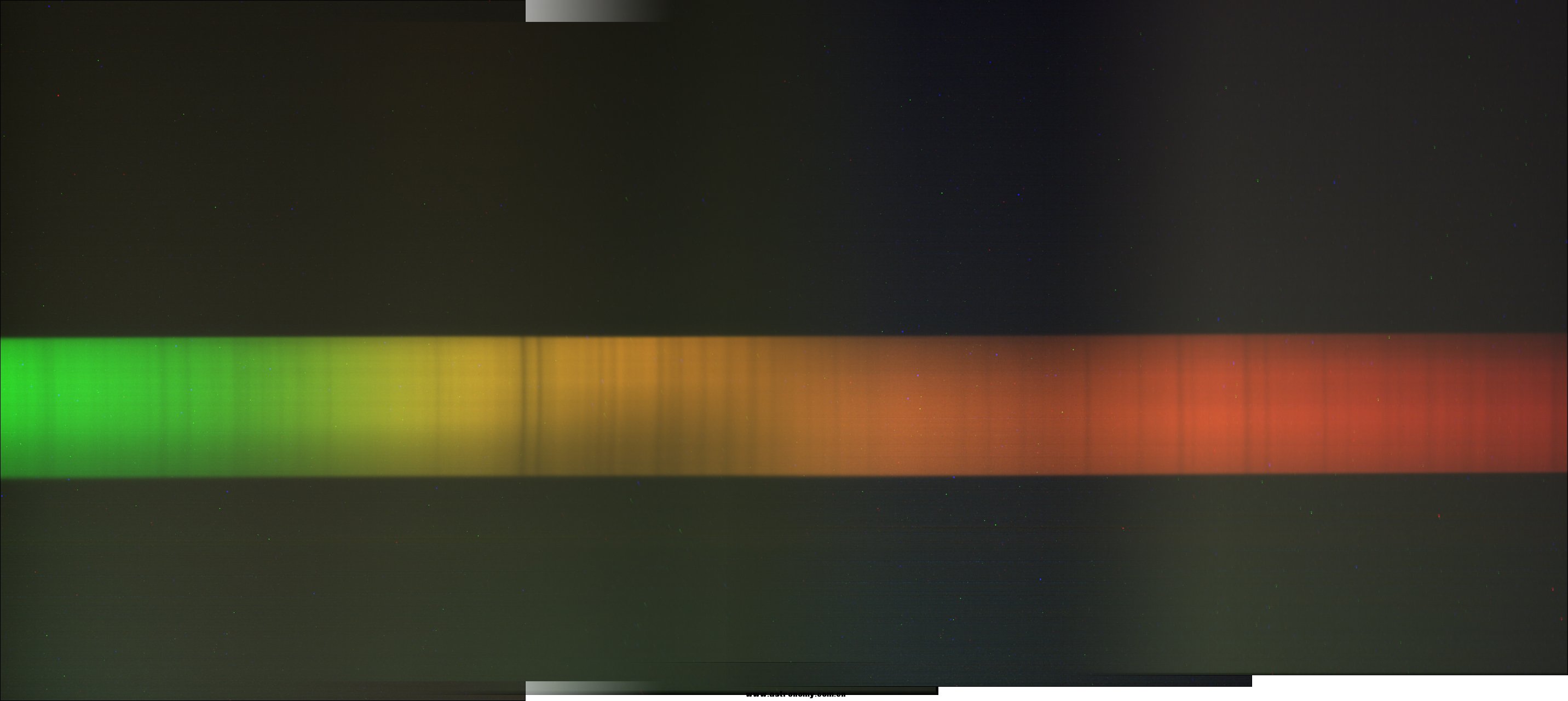

后期处理了下

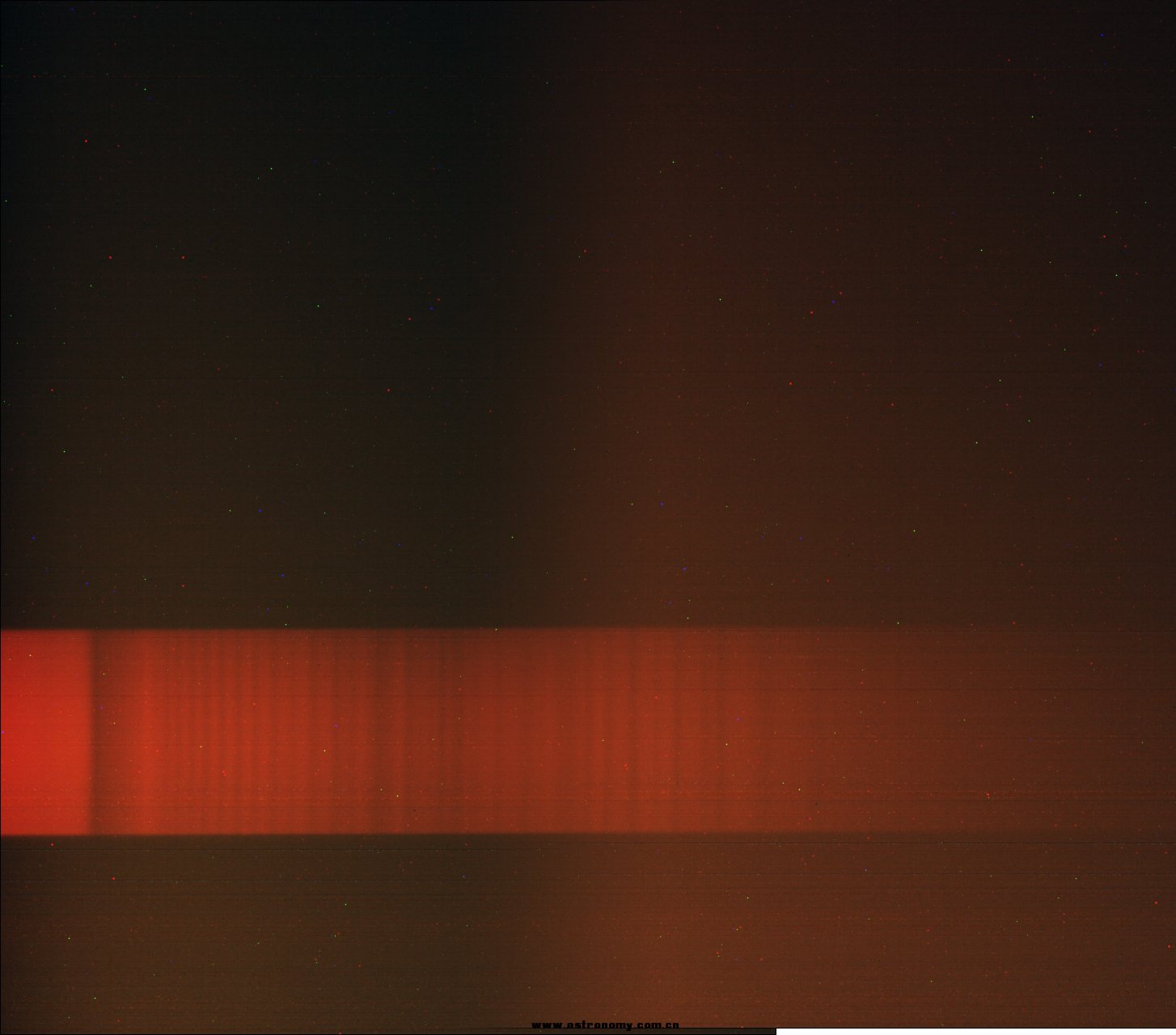

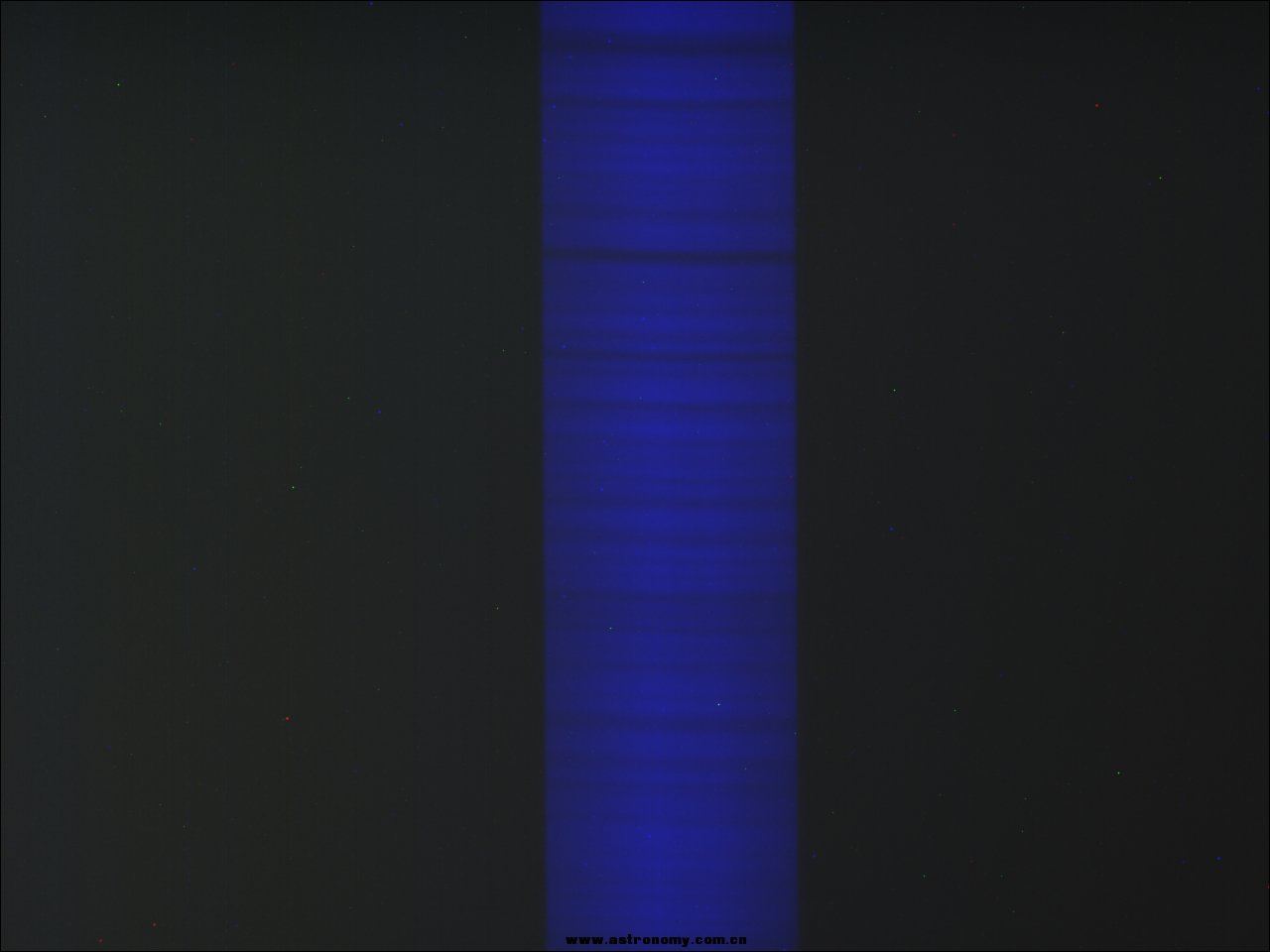

又玩了几段

va，楼主好厉害啊
这是怎么DIY出来的?

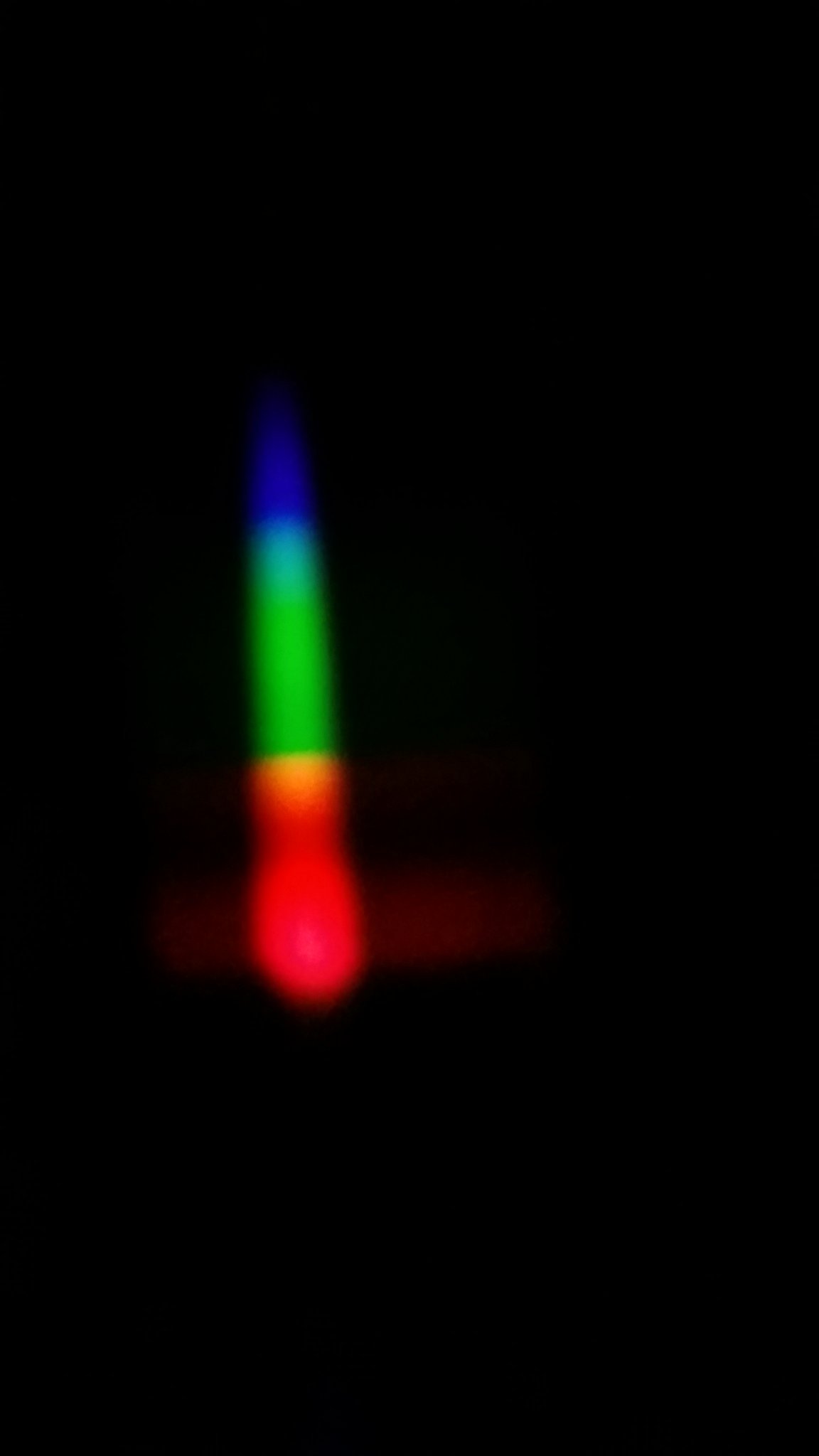

好久没来了，今天看到你的帖，才想起了我多年前，用cd光盘和牙膏盒子自制的简易光谱仪，当时玩了好一阵子，只是目视观测。今天看了你的帖，又勾起了回忆，也不知收在那个角落了，翻了整个房间，终于找出来了。，以前只是目视，这次用手机放在观测孔上拍了几张-日光灯，太阳，蜡烛的光谱。但分辨力没你的好，可能是窄缝不够细的关系，大楷1mm,理想的应该是0.2mm吧？改天再找个盒子另外弄一个玩玩。
借你的帖在这分享了2个用光盘自制的光谱仪，有兴趣的同好可以下载来自制玩玩。

yeohw123 发表于 2016-12-18 16:57
好久没来了，今天看到你的帖，才想起了我多年前，用cd光盘和牙膏盒子自制的简易光谱仪，当时玩了好一阵子， ...

我这个你可以想成一个1800mm长的暗室里狭缝在一头，光栅在例外一头。我是一个300mm镜子加几个巴洛合成焦距变成了1800mm左右准直镜。不一定0.2mm，最好更细。我这个太粗了

lv9-SPACE 发表于 2016-12-18 16:51
va，楼主好厉害啊
这是怎么DIY出来的?

关键是一个反射光栅和一条狭缝和一个玩具凤凰镜子做成像镜和准直功能

问一下用这拍日光光谱是对住太阳拍吗?不会伤眼睛或摄像头?
我有个50/500的镜子,也想改来玩玩,具体是怎样改?在主镜处的盖割条窄逢和把天顶镜的镜片换成光盘片行吗?

yeohw123 发表于 2016-12-19 11:49
问一下用这拍日光光谱是对住太阳拍吗?不会伤眼睛或摄像头?
我有个50/500的镜子,也想改来玩玩,具体是怎样改? ...

对准太阳照射的天空或者隔壁楼反射的阳光。随便对着亮的天空就行。因为天空的光和阳光的光谱都差不多

yeohw123 发表于 2016-12-19 11:49
问一下用这拍日光光谱是对住太阳拍吗?不会伤眼睛或摄像头?
我有个50/500的镜子,也想改来玩玩,具体是怎样改? ...

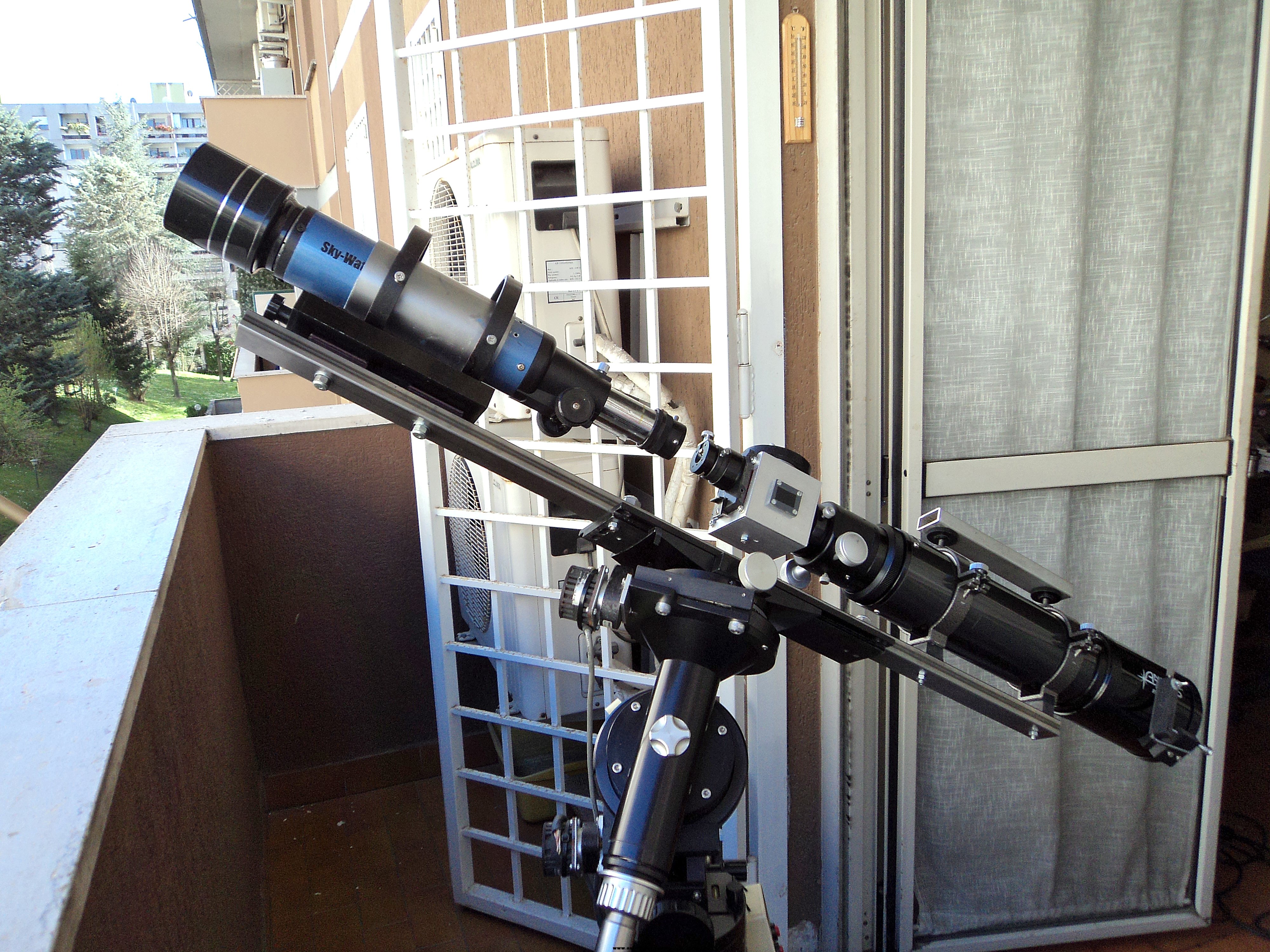

这个网站有的 http://www.lightfrominfinity.org/VHIRSS/VHIRSS.htm

问一下你的准直器怎么弄的？用目镜弄？

问一下你的准直器怎么弄的？用目镜弄？

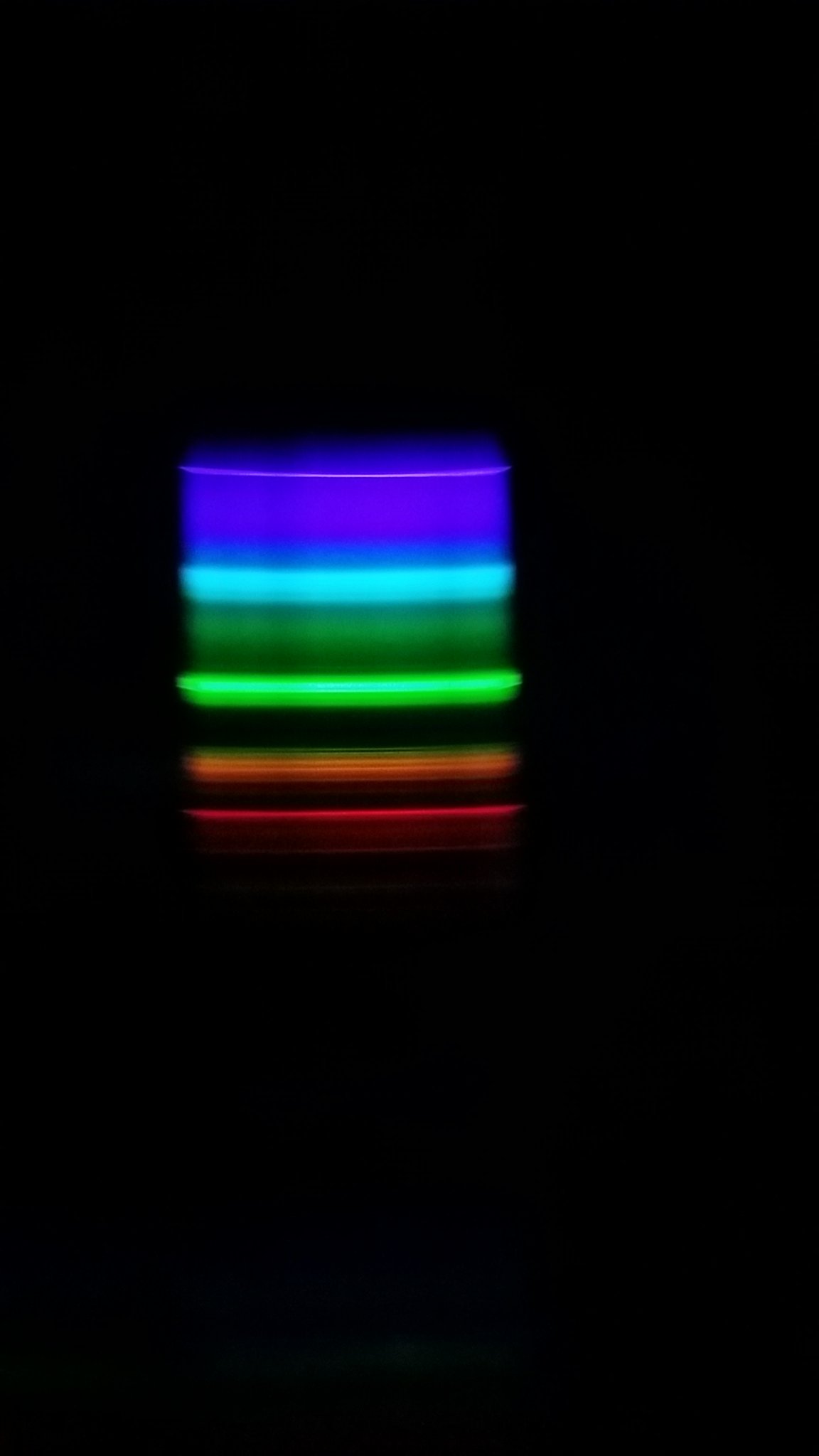

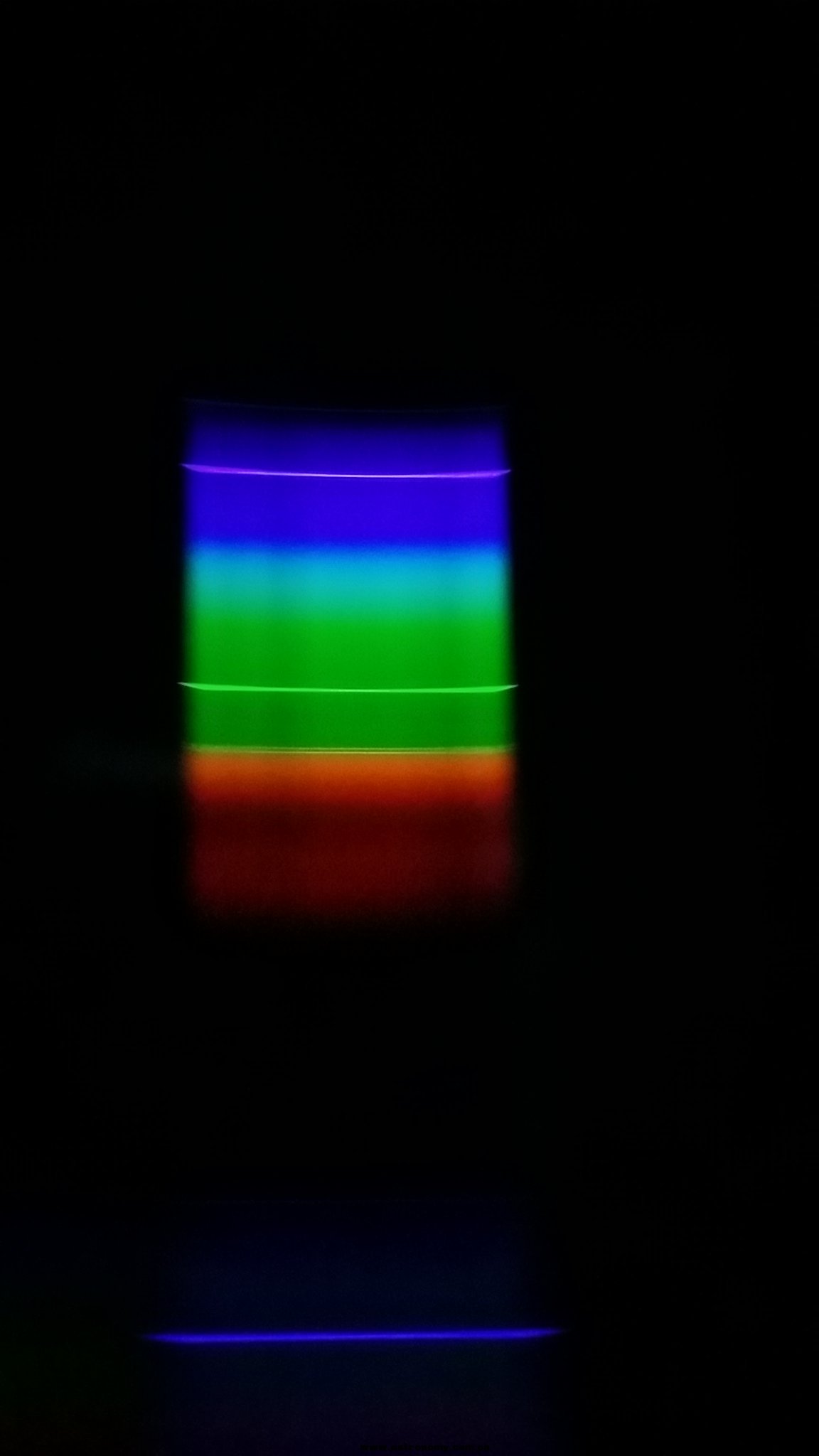

这是重新用dvd光盘和牙膏盒子做的光谱仪，用手机拍的光谱。dvd的分辨力比比之前用cd好多了。现在就想搞明白如何和望眼镜结合，需要在狭缝后装个普通透镜当准直器弄成平行光再投射到光栅吗？

yeohw123 发表于 2017-1-3 23:23
这是重新用dvd光盘和牙膏盒子做的光谱仪，用手机拍的光谱。dvd的分辨力比比之前用cd好多了。现在就想搞明白 ...

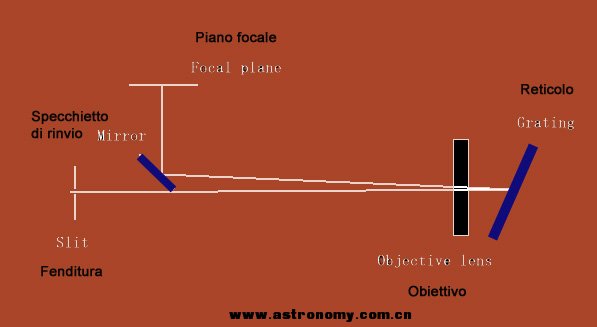

我没有加任何透镜。 就是本来的望远镜的物镜。这个物镜有两个作用，可以当准直镜的同时也可以当成像镜。夹缝的光经过物镜已经变成平行光了，然后经过反射光栅反射回物镜成像。这样我就不用再加多一个望远镜作为成像了。一个镜子已经足够了。基本不用大幅度改造就把原来一般的折射镜子变成了光谱仪。都是看教程学的。理论上所有折射望远镜都可以简单的改一下成为一台光谱仪。折射镜真是神奇的东西啊。。

急速流星 发表于 2017-1-3 23:44
我没有加任何透镜。 就是本来的望远镜的物镜。这个物镜有两个作用，可以当准直镜的同时也可以当成像镜。 ...

你说的这设计，把狭缝放在物镜前？应该无法拍到遥远的星光光谱吧？最近网上搜索了不少这方面的教程，理想的是把狭缝放在物镜后，狭缝后再放个透镜，透镜后才放光栅。由物镜收集微弱的星光再集焦到狭缝，再经过狭缝后的透镜变成平行光投射在光栅。不知我的理解对吗？

yeohw123 发表于 2017-1-4 13:56
你说的这设计，把狭缝放在物镜前？应该无法拍到遥远的星光光谱吧？最近网上搜索了不少这方面的教程，理想 ...

拍星光光谱其实可以很简单。对于要求不高的分辨率，只要在相机镜头前加个三棱镜，调到合适的角度。然后留着星星拉出一条星轨。这条星轨就相当于一条狭缝了。那拍出来的星点变成了光谱。我这个拍星星光谱真的不行，对强光源倒是可以太阳，电灯之类的。星星不行
