一个机械零件的主视图和俯视图

[复制链接]
ALMACH 发表于 2007-9-8 20:57 | 显示全部楼层 |阅读模式 来自: 加拿大 Bell

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有账号?加入牧夫(请注明天文爱好者,否则无法通过审核,请勿使用gmail/outlook/aol/icloud邮箱注册)

×

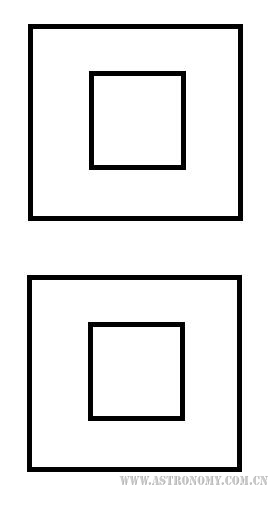

这是一个机械零件的主视图和俯视图, 请画出它的侧视图.
正解不是唯一的.
愚石 发表于 2007-9-8 21:07 | 显示全部楼层 来自: 中国–河北–石家庄 联通
小菜一碟啦。最简单的一个解:
回复 顶~ 砸~

使用道具 举报

DirectX2 发表于 2007-9-8 21:13 | 显示全部楼层 来自: 中国–福建–福州 电信
LS的比較容易解釋,如果不算其他條件

[ 本帖最后由 DirectX2 于 2007-9-8 21:14 编辑 ]
回复 顶~ 砸~

使用道具 举报

 楼主| ALMACH 发表于 2007-9-8 21:23 | 显示全部楼层 来自: 加拿大 Bell
这是正解之一,,,, 想想其它解
回复 顶~ 砸~

使用道具 举报

creeperr 发表于 2007-9-8 21:23 | 显示全部楼层 来自: 中国–江苏–盐城–东台市 电信

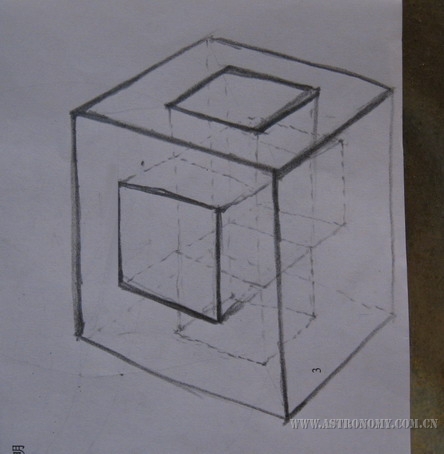

哈哈 那我就来个复杂一点的 ,侧视图太没挑战性,就立体图吧。
回复 顶~ 砸~

使用道具 举报

milumon 发表于 2007-9-8 21:25 | 显示全部楼层 来自: 中国–湖北–十堰 移动
如果按LS的画
俯视图和主视图都应该有虚线

[ 本帖最后由 milumon 于 2007-9-8 21:26 编辑 ]
回复 顶~ 砸~

使用道具 举报

 楼主| ALMACH 发表于 2007-9-8 21:26 | 显示全部楼层 来自: 加拿大 Bell

楼上的不对, 你的件的主视图和俯视图要有虚线的, 这是标准
回复 顶~ 砸~

使用道具 举报

creeperr 发表于 2007-9-8 21:27 | 显示全部楼层 来自: 中国–江苏–盐城–东台市 电信
如果主视俯视内部结构也 表示出了的话,上面这个作废
回复 顶~ 砸~

使用道具 举报

creeperr 发表于 2007-9-8 21:28 | 显示全部楼层 来自: 中国–江苏–盐城–东台市 电信
原帖由 ALMACH 于 2007-9-8 21:26 发表

楼上的不对, 你的件的主视图和俯视图要有虚线的, 这是标准

看到啦
回复 顶~ 砸~

使用道具 举报

水星人 发表于 2007-9-8 21:41 | 显示全部楼层 来自: 中国–辽宁–本溪 联通
受2楼的启发,画了一个凸的,算是一个答案不?
回复 顶~ 砸~

使用道具 举报

creeperr 发表于 2007-9-8 21:53 | 显示全部楼层 来自: 中国–江苏–盐城–东台市 电信

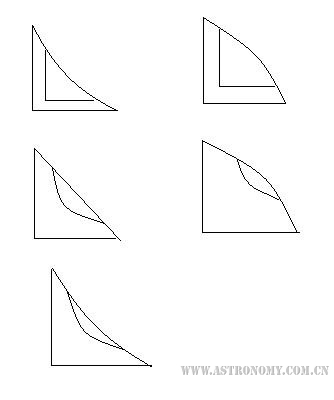

不会画虚线。。这样的算不算?
回复 顶~ 砸~

使用道具 举报

水星人 发表于 2007-9-8 21:57 | 显示全部楼层 来自: 中国–辽宁–本溪 联通
这回的解可真多。
回复 顶~ 砸~

使用道具 举报

creeperr 发表于 2007-9-8 22:01 | 显示全部楼层 来自: 中国–江苏–盐城–东台市 电信
我建议将题目改成看谁能根据两个视图弄出个最奇怪的东西来
回复 顶~ 砸~

使用道具 举报

 楼主| ALMACH 发表于 2007-9-8 22:14 | 显示全部楼层 来自: 加拿大 Bell
原帖由 creeperr 于 2007-9-8 21:53 发表
不会画虚线。。这样的算不算?

很好, 还可以是凸出来的. 或者是一半凸, 一半凹的平滑面,(切面不可平行于个坐标面, 否则就有实线出来了)
回复 顶~ 砸~

使用道具 举报

creeperr 发表于 2007-9-8 22:41 | 显示全部楼层 来自: 中国–江苏–盐城–东台市 电信
原帖由 ALMACH 于 2007-9-8 22:14 发表

很好, 还可以是凸出来的. 或者是一半凸, 一半凹的平滑面,(切面不可平行于个坐标面, 否则就有实线出来了)

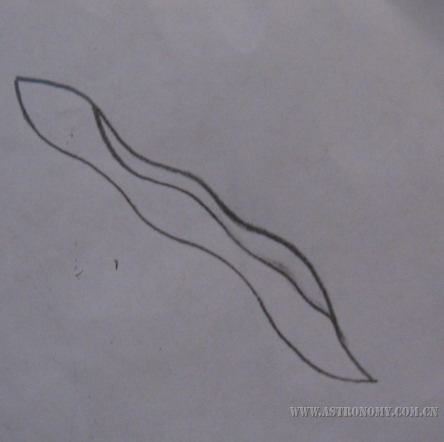

哈,我正想到了这个问题,苦于软件里不会画这么多圆滑的弧,只好手绘。
其实只要圆弧一直向型内弯曲,即改变方向时不会越过上道弧相对型的最内点(从上往下画时,侧视图里分别是最右和最下),不管怎样画都符合这两个视图。

[ 本帖最后由 creeperr 于 2007-9-8 23:11 编辑 ]
照片 009.jpg
回复 顶~ 砸~

使用道具 举报

天上冰雪 发表于 2007-9-8 22:47 | 显示全部楼层 来自: 美国
在拓扑学里等价~
回复 顶~ 砸~

使用道具 举报

水星人 发表于 2007-9-9 12:54 | 显示全部楼层 来自: 中国–辽宁–本溪 联通

回复 #15 creeperr 的帖子

你的制图真强,由其是手绘,佩服。
回复 顶~ 砸~

使用道具 举报

sagalliant 发表于 2007-9-9 14:06 | 显示全部楼层 来自: 中国–吉林–吉林市 教育网/吉林大学
我的工程制图没有学得很明白,只有赞叹高人的手段的份儿
回复 顶~ 砸~

使用道具 举报

CrisJane懒猫 发表于 2009-1-24 22:29 | 显示全部楼层 来自: 中国–山东–潍坊 联通/潍坊学院
看了之后怎么突然想起装手纸的盒子………………
回复 顶~ 砸~

使用道具 举报

kidschwein 发表于 2009-1-24 22:38 | 显示全部楼层 来自: 中国–上海–上海–徐汇区 电信
这个刚纠结完~~期末弄个机械大作业,现在看三视图有点反胃呵呵~
