D83F500 DIY(开光了。。。。。。）

[复制链接]
20040747 发表于 2008-7-6 14:16 | 显示全部楼层 |阅读模式 来自： 中国–四川–眉山 电信

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×
第一次DIY，经验还有所欠缺，但个人觉得还过得去，整体基本全金属（这是我最满意的一点），各配件基本为成品，更像是组装，参数如下：

物镜：东可达83/500多层膜＋普及镜座
调焦座：东可达2寸双速调焦
角架：不知装什么仪器的，与经纬仪等所用的架子差不多
旋转机构：摄像机云台
天顶：博冠1.25寸45度正像镜/智通1.25寸90度反射式天顶
目镜：TMB5，智通PL15，不知名的PL25/PL10
巴络夫：晶华1.25寸2X巴络夫
摄像头：PHILIPS SPC 900NC摄像头


具体的稍候更新。。。。。。


[ 本帖最后由 20040747 于 2008-7-24 10:18 编辑 ]
DIY, 开光

相关帖子
回复

使用道具 举报

购买望远镜就在牧夫天文商城
 楼主| 20040747 发表于 2008-7-6 14:23 | 显示全部楼层 来自： 中国–四川–眉山 电信

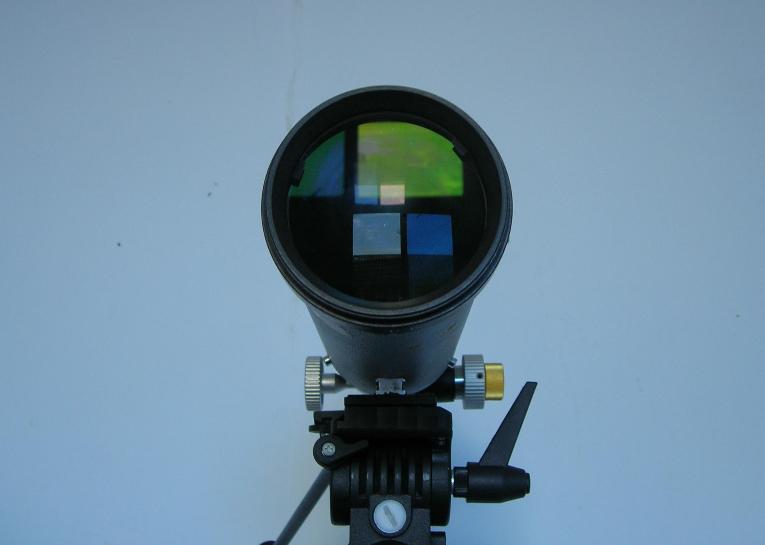

先来几张镜子的整体图片

先来几张镜子的整体图片
回复 顶~ 砸~

使用道具 举报

hurry_307 发表于 2008-7-6 15:03 | 显示全部楼层 来自： 中国–广西–来宾 电信
拍些实测的图片上来侃侃效果如何
回复 顶~ 砸~

使用道具 举报

 楼主| 20040747 发表于 2008-7-6 18:12 | 显示全部楼层 来自： 中国–四川–眉山 电信

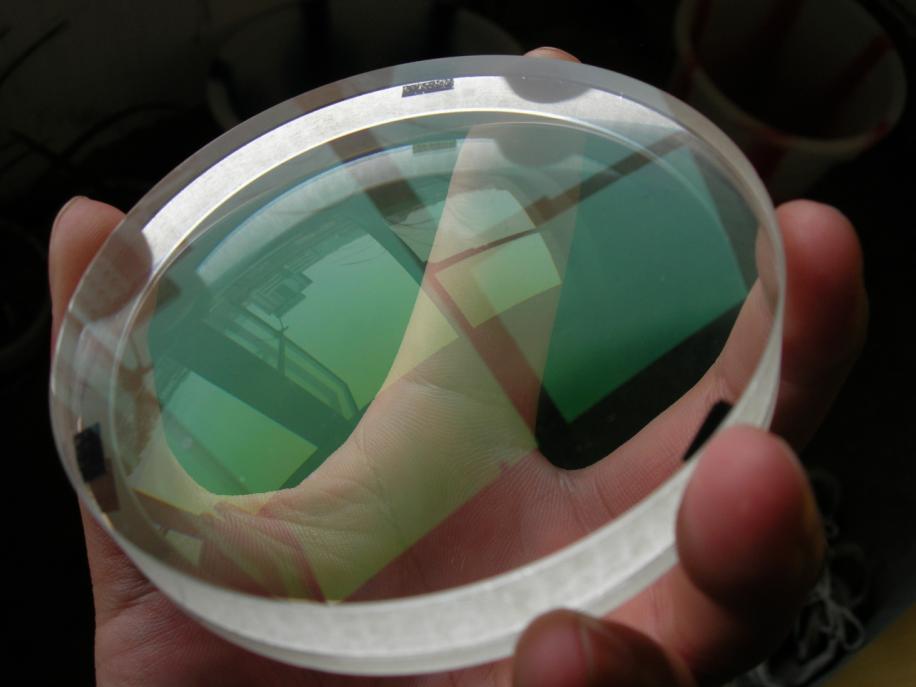

物镜头特写

83/500多层膜＋普及镜座
回复 顶~ 砸~

使用道具 举报

 楼主| 20040747 发表于 2008-7-7 20:17 | 显示全部楼层 来自： 中国–四川–眉山 电信

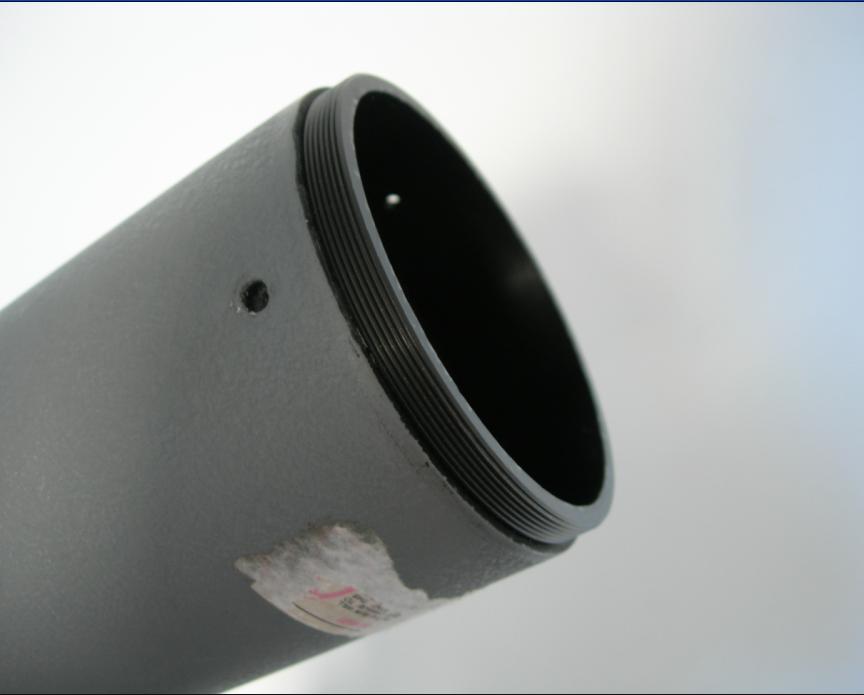

镜筒

镜筒用旧的skywalker90/500改的，标准接口，能顺利连接调焦座，但与镜座连接成问题，所以在智通花了100大元做了一个铝合金的转接环！

[ 本帖最后由 20040747 于 2008-7-7 20:18 编辑 ]
回复 顶~ 砸~

使用道具 举报

 楼主| 20040747 发表于 2008-7-9 11:43 | 显示全部楼层 来自： 中国–四川–眉山 电信

接环

铝合金，发黑处理！
回复 顶~ 砸~

使用道具 举报

shomo 发表于 2008-7-9 12:39 | 显示全部楼层 来自： 中国–安徽–合肥 电信
那104/600就为啥没有呢~
回复 顶~ 砸~

使用道具 举报

 楼主| 20040747 发表于 2008-7-9 13:25 | 显示全部楼层 来自： 中国–四川–眉山 电信
没有是暂时的
回复 顶~ 砸~

使用道具 举报

 楼主| 20040747 发表于 2008-7-10 12:05 | 显示全部楼层 来自： 中国–四川–眉山 电信

角架＋云台

均为全金属！角架和云台相连接加工了一个铝件，外径28（测量时没测准，30就完美了 ），内径10，一端有10MM的3/8内螺纹，先用50MM长的3/8螺钉旋紧，再旋到云台上，最后就可以方便地连接角架了！装好后总体感觉相当好，云台手感也不错，角架也稳（承重20KG没问题）
回复 顶~ 砸~

使用道具 举报

 楼主| 20040747 发表于 2008-7-10 19:52 | 显示全部楼层 来自： 中国–四川–眉山 电信

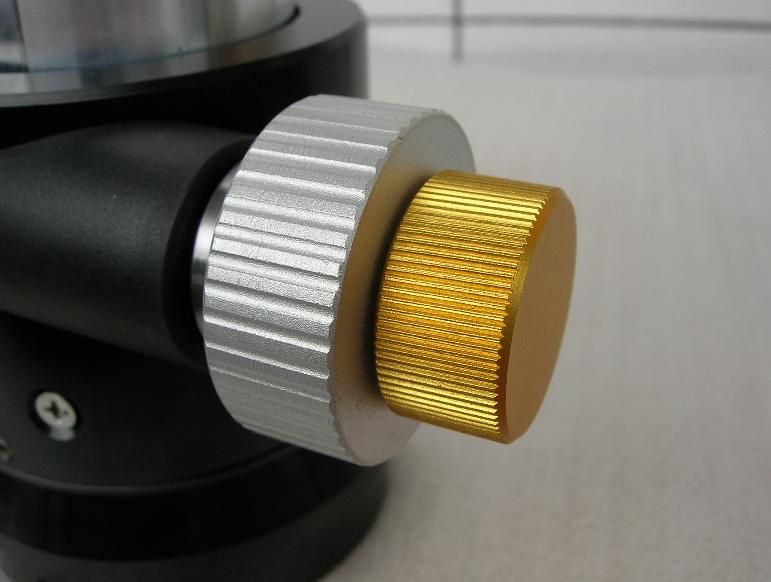

调焦座

调焦座为东可达精密双速无齿调焦，全金属，我的最爱！
回复 顶~ 砸~

使用道具 举报

 楼主| 20040747 发表于 2008-7-12 20:48 | 显示全部楼层 来自： 中国–四川–眉山 电信

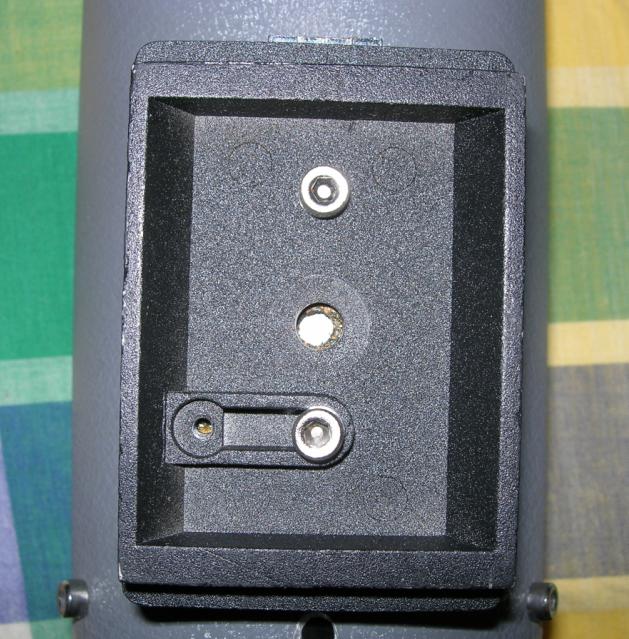

镜筒与云台的连接

首先把快装板与镜筒连接，我的方法是找了一块显微镜上的金属方块，上面正好有4个孔，其中两个是M4螺孔，另两个无螺纹，用丝攻攻上丝，可以与M4的不锈钢内六角螺丝配合，再分别在镜筒和快装板上钻上相应大小和位置的孔，最后用镙丝连接起来,这样使用的时候很方便，直接把快装板装到云台上就可以使用，效果还不错，也比较美观！
回复 顶~ 砸~

使用道具 举报

 楼主| 20040747 发表于 2008-7-13 11:42 | 显示全部楼层 来自： 中国–四川–眉山–洪雅县 电信

目镜 天顶

天顶：博冠1.25寸45度正像镜/智通1.25寸90度反射式天顶
目镜：智通PL15，不知名的PL25/PL10
巴络夫：晶华1.25寸2X巴络夫
回复 顶~ 砸~

使用道具 举报

 楼主| 20040747 发表于 2008-7-13 11:58 | 显示全部楼层 来自： 中国–四川–眉山–洪雅县 电信

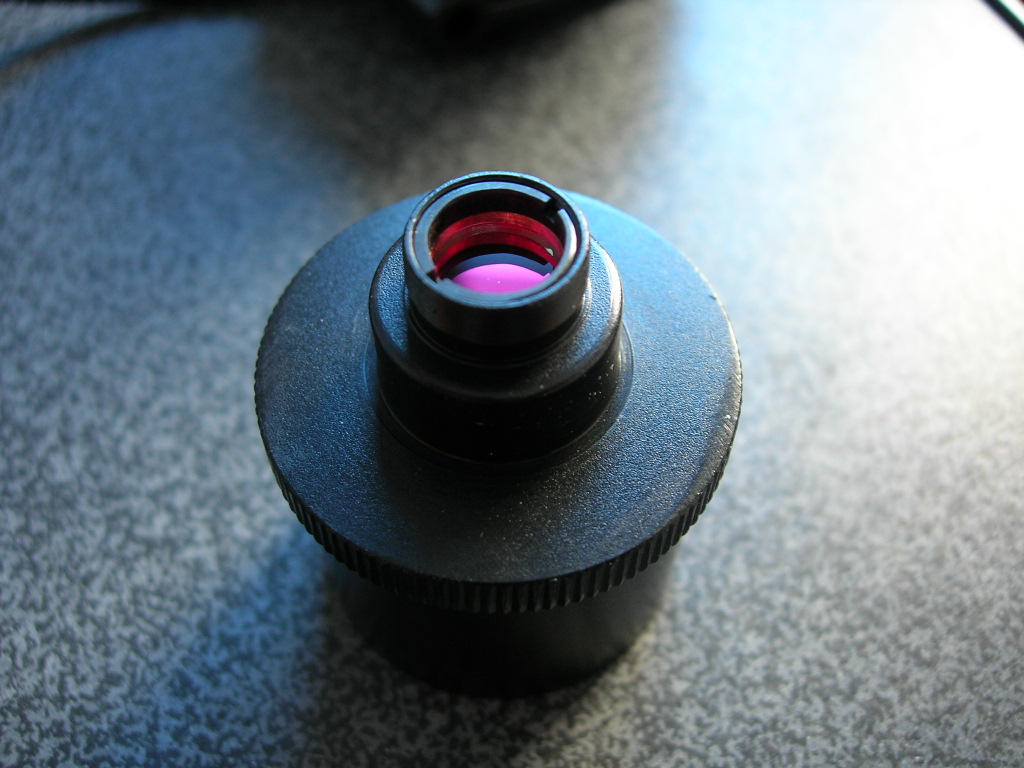

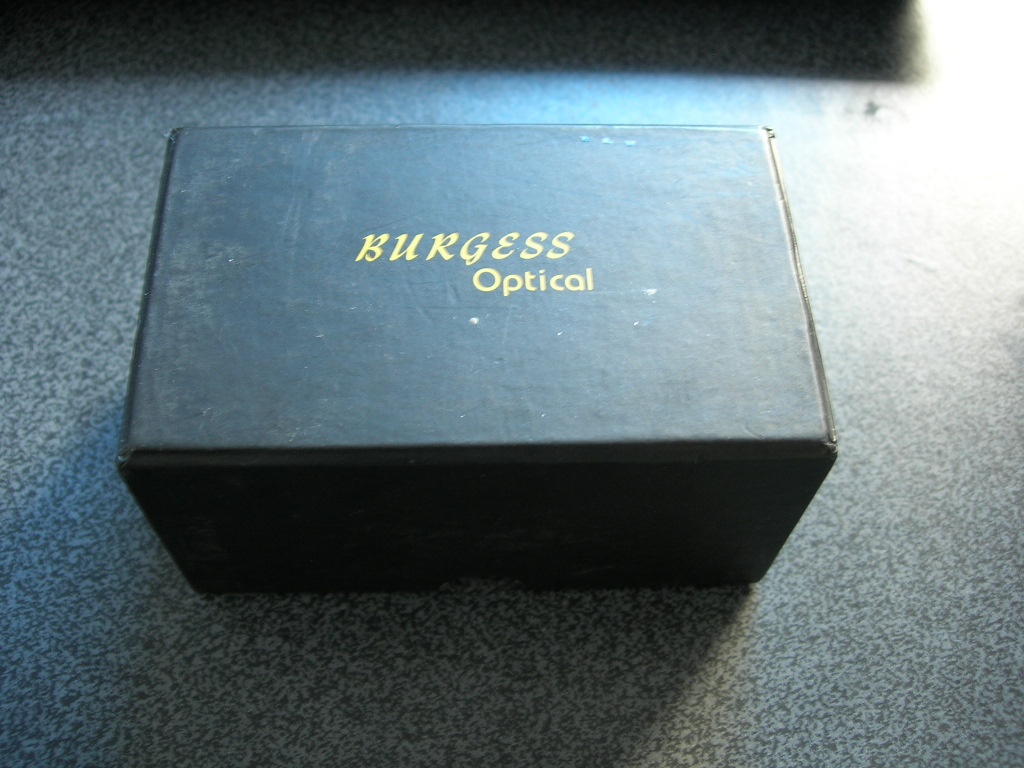

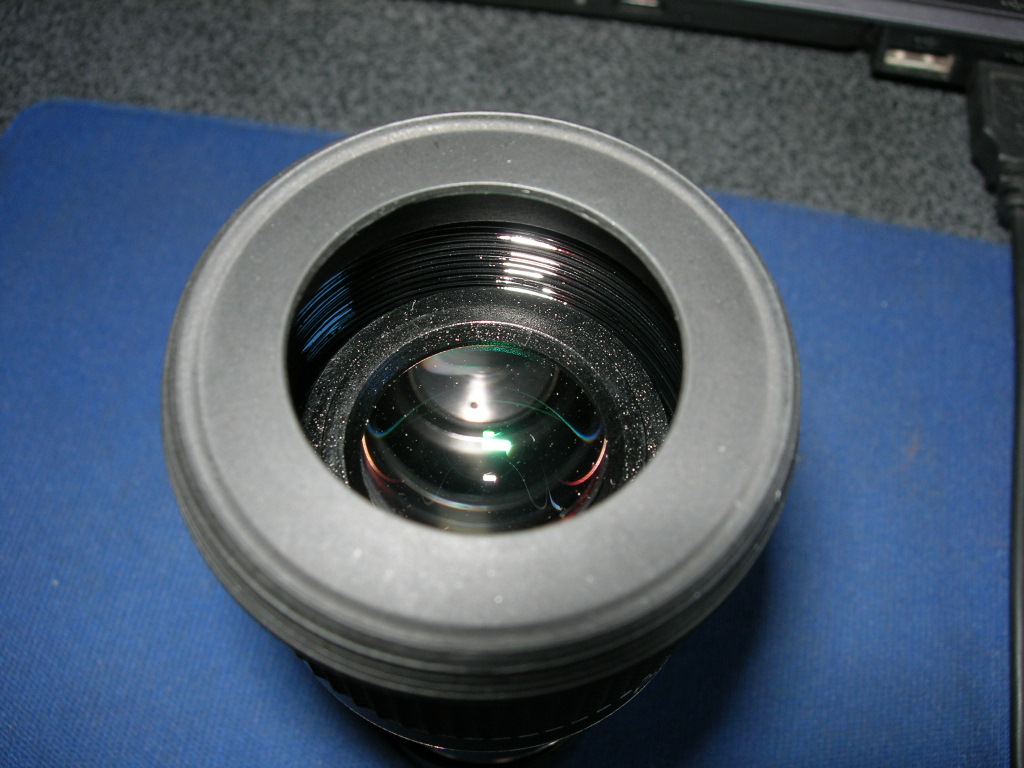

TMB5目镜

购买不久，确实好东西，光学，做工，外观都很满意！特别是它的长出瞳设计，使得高倍观测也变得很舒服，以前的PL15/PL10都可以扔了，呵呵！

[ 本帖最后由 20040747 于 2008-7-13 12:17 编辑 ]
回复 顶~ 砸~

使用道具 举报

 楼主| 20040747 发表于 2008-7-13 12:11 | 显示全部楼层 来自： 中国–四川–眉山–洪雅县 电信

PHILIPS SPC 900NC摄像头＋接口

虽说现在只是个菜鸟，使用摄影头的机会不多，但迟早都是要买的，不如早买早入门，再加上DIY－KING提供的接口，真是完美组合！
回复 顶~ 砸~

使用道具 举报

 楼主| 20040747 发表于 2008-7-24 10:18 | 显示全部楼层 来自： 中国–四川–眉山 电信

开光

普通PL25后手持尼康5900拍摄！目视当然比这拍的要好许多！

[ 本帖最后由 20040747 于 2008-7-24 10:39 编辑 ]
回复 顶~ 砸~

使用道具 举报

 楼主| 20040747 发表于 2008-7-24 23:16 | 显示全部楼层 来自： 中国–四川–眉山 电信

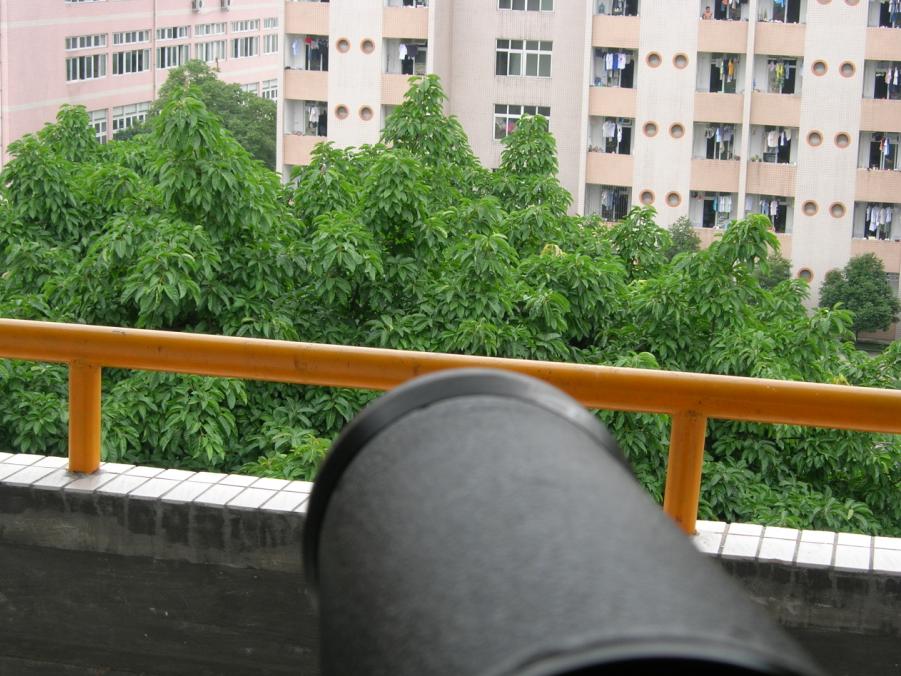

再来两张

第一张是在7楼向下拍的，第二张距离大概100M多点。
回复 顶~ 砸~

使用道具 举报

heiseyewan 发表于 2008-7-25 09:18 | 显示全部楼层 来自： 中国–山东–淄博 联通
不错 很不错
回复 顶~ 砸~

使用道具 举报

Alone狼 发表于 2008-7-25 12:25 | 显示全部楼层 来自： 中国–福建–福州 联通/福州大学联通
不错 做的很棒 要是焦距能到1000或者1200 就完美了
回复 顶~ 砸~

使用道具 举报

 楼主| 20040747 发表于 2008-7-25 22:08 | 显示全部楼层 来自： 中国–四川–眉山 电信
主要考虑便携的问题，不然就上82/1000了！现在这套我一人能很轻松地移动！够我用一段时间的了！
回复 顶~ 砸~

使用道具 举报

5237 发表于 2008-7-31 13:59 | 显示全部楼层 来自： 马来西亚
顶!
俺一直以为老兄您会搞个特大的........
