用RGB合成的灰机，还有个智力题：

[复制链接]
northwolfwu 发表于 2011-4-16 19:33 | 显示全部楼层 |阅读模式 来自： 中国–江苏 移动/数据上网公共出口

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×
本帖最后由 northwolfwu 于 2011-4-17 12:49 编辑

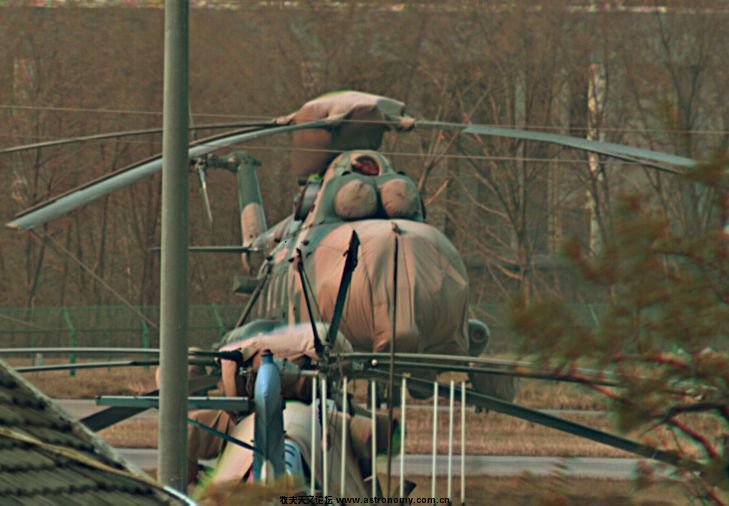

采用80ED F=480拍摄，QHY5, 七牌RGB滤镜, Luminon滤镜轮，K2经纬仪。

请问：这架飞机离拍摄地点大概有多远？要给出推导过程。
智力题, 经纬仪

相关帖子
回复

使用道具 举报

购买望远镜就在牧夫天文商城
skyczheng 发表于 2011-4-16 20:14 | 显示全部楼层 来自： 中国–河北–石家庄 电信
我怎么就没有想到还能用它拍摄这个呢。
回复 顶~ 砸~

使用道具 举报

小加子 发表于 2011-4-16 20:27 | 显示全部楼层 来自： 中国–广东–深圳 电信
哈哈，我想两百米左右吧，猜的，推导就不会了
回复 顶~ 砸~

使用道具 举报

静看星星 发表于 2011-4-16 20:59 | 显示全部楼层 来自： 中国–重庆–重庆 电信
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

poweru235 发表于 2011-4-16 21:13 | 显示全部楼层 来自： 中国–北京–北京–丰台区 联通
这个色散是不是带上立体眼镜都已经可以有效果了....话说推导也可以从这个地方开始...
回复 顶~ 砸~

使用道具 举报

monkeystar 发表于 2011-4-16 21:14 | 显示全部楼层 来自： 中国–山东–青岛 联通
          我来试试看
回复 顶~ 砸~

使用道具 举报

太空迷 发表于 2011-4-16 21:15 | 显示全部楼层 来自： 中国–广东–江门 电信
怎么推啊。。。。
回复 顶~ 砸~

使用道具 举报

太空迷 发表于 2011-4-16 21:16 | 显示全部楼层 来自： 中国–广东–江门 电信
是直8吗？
回复 顶~ 砸~

使用道具 举报

monkeystar 发表于 2011-4-16 21:16 | 显示全部楼层 来自： 中国–山东–青岛 联通
楼主用的QHY5摄像头，芯片是1/2英寸的，也就是对角线是12.7mm，宽高比4：3，那么宽是10.16mm
回复 顶~ 砸~

使用道具 举报

monkeystar 发表于 2011-4-16 21:18 | 显示全部楼层 来自： 中国–山东–青岛 联通
凭我的经验，楼主所拍直升机为米8，查了一下，旋翼直径为21.29米
回复 顶~ 砸~

使用道具 举报

monkeystar 发表于 2011-4-16 21:30 | 显示全部楼层 来自： 中国–山东–青岛 联通
楼主的图片分辨率为：729X506，不知道楼主的图片是否经过剪切，所以要讨论两种情况：

一：未经剪切，那么成像大小则为芯片的大小，宽度为10.16mm

由公式:1/物距+1/像距=1/焦距，得：像距=焦距x物距/（物距-焦距）

又由：像距：物距=像长：物长

得：（焦距x物距/（物距-焦距））：物距=像长：物长=10.16mm：21.29米
回复 顶~ 砸~

使用道具 举报

九大行星 发表于 2011-4-16 21:32 | 显示全部楼层 来自： 中国–湖北–武汉 电信
假定1，照片为原大没有剪裁,；
假定2，直升机翼展为8米，这是一般小型直升机的大致尺寸；
那么1/2英寸cmos芯片的对角线应为8毫米左右，宽度6.4毫米，
6.4/480=8000/x
很容易算出x=600000，即约600米。
回复 顶~ 砸~

使用道具 举报

monkeystar 发表于 2011-4-16 21:37 | 显示全部楼层 来自： 中国–山东–青岛 联通
简化 得：物距=(21900/10.16+1)X480=1035125mm

约为：1035米
回复 顶~ 砸~

使用道具 举报

monkeystar 发表于 2011-4-16 21:45 | 显示全部楼层 来自： 中国–山东–青岛 联通
第二种情况：楼主按照qhy5的标称分辨率1280x1024拍摄后，又原比例剪切

那么原图的拍摄物的宽度是第一种情况的1280/729倍

那么物距也是这个倍数

也就是1035x1280/739=1817米
回复 顶~ 砸~

使用道具 举报

 楼主| northwolfwu 发表于 2011-4-17 00:32 | 显示全部楼层 来自： 中国–江苏 移动/数据上网公共出口
凭我的经验，楼主所拍直升机为米8，查了一下，旋翼直径为21.29米
monkeystar 发表于 2011-4-16 21:18


登录/注册后可看大图


这个尺寸是没有缩放的，就是原图裁剪下来的，没有合并，100%原图。

    我用了人的高度估算的，不过用你的数据估算的结果也差不多：

Q5的像素是5.2um（微米），直升机翼在CCD上成像长度是729*5.2=3790.8um=3.7908mm(毫米)

因此实际距离直升机应该是 21290mm(直升机翼展)/3.7908mm*480mm=2695790mm=2695.79米。
回复 顶~ 砸~

使用道具 举报

linkage 发表于 2011-4-17 01:02 | 显示全部楼层 来自： 中国–宁夏–银川 电信
没拍全翼展，应该在2400~2500米左右。
在哪儿拍的？大校机场？
回复 顶~ 砸~

使用道具 举报

 楼主| northwolfwu 发表于 2011-4-17 01:09 | 显示全部楼层 来自： 中国–江苏 移动/数据上网公共出口
没拍全翼展，应该在2400~2500米左右。
在哪儿拍的？大校机场？
linkage 发表于 2011-4-17 01:02


登录/注册后可看大图



    有道理。机场还真不知道叫什么名字，每天直升飞机飞个不停，呵呵。
回复 顶~ 砸~

使用道具 举报

 楼主| northwolfwu 发表于 2011-4-17 01:13 | 显示全部楼层 来自： 中国–江苏 移动/数据上网公共出口
这个色散是不是带上立体眼镜都已经可以有效果了....话说推导也可以从这个地方开始... ...
poweru235 发表于 2011-4-16 21:13


登录/注册后可看大图



    这个色散是由于风扰动造成，由于采用了R,G,B三个通道独立拍摄，树叶等动的物体就很难固定在统一个位置，所以就有了色散。

   另外，大气的扰动也很大，拍摄的时候就像看水煮的一样，距离又远，所以效果不是很好。
回复 顶~ 砸~

使用道具 举报

monkeystar 发表于 2011-4-17 12:58 | 显示全部楼层 来自： 中国–山东–青岛 联通
这个尺寸是没有缩放的，就是原图裁剪下来的，没有合并，100%原图。

    我用了人的高度估算的，不过用你 ...
northwolfwu 发表于 2011-4-17 00:32


登录/注册后可看大图


    结果相差很大啊，呵呵，我找了下原因

    5.2um的像素尺寸，1/2英寸的芯片，那么原图分辨率应为1920X1440

    根据第二种情况的算法，把1280改成1920即可


    1035x1920/739=2689米
回复 顶~ 砸~

使用道具 举报

monkeystar 发表于 2011-4-17 13:40 | 显示全部楼层 来自： 中国–山东–青岛 联通
发现一个问题，在淘宝上查的qhy5的技术参数如下：

技术参数:

芯片型号: Micron 1/2inch MT9M001 黑白

有效像素: 1280*1024

像素尺寸: 5.2um x 5.2um square


如果有效像素等于硬件分辨率的话，用像素尺寸乘以有效像素，得到的芯片尺寸应当为1/3英寸，而不是所标称的1/2英寸，所给的技术参数是自相矛盾的。

有效像素（有效分辨率）是否等于硬件分辨率？请高手解答
回复 顶~ 砸~

使用道具 举报
