用RGB合成的灰机，还有个智力题：

[复制链接]
 楼主| northwolfwu 发表于 2011-4-17 14:05 | 显示全部楼层 来自： 中国–江苏 移动/数据上网公共出口
结果相差很大啊，呵呵，我找了下原因

    5.2um的像素尺寸，1/2英寸的芯片，那么原图分辨率应为1920 ...
monkeystar 发表于 2011-4-17 12:58


登录/注册后可看大图


仔细想了一下，1/2英寸芯片，对角线是1/2英寸，有效CCD面积比这个还要小些。按照每个像素5.2um来推算准确些，呵呵。
回复 顶~ 砸~

使用道具 举报

购买望远镜就在牧夫天文商城
静看星星 发表于 2011-4-17 14:31 | 显示全部楼层 来自： 中国–重庆–重庆 电信/深圳市腾讯计算机系统有限公司电信节点
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

monkeystar 发表于 2011-4-17 15:11 | 显示全部楼层 来自： 中国–山东–青岛 联通
仔细想了一下，1/2英寸芯片，对角线是1/2英寸，有效CCD面积比这个还要小些。按照每个像素5.2um来推算准确 ...
northwolfwu 发表于 2011-4-17 14:05


登录/注册后可看大图


    难道标称的芯片尺寸不是有效的靶面尺寸吗？
    那也就是说，1/2英寸的芯片，有效的靶面尺寸只有对角线约为1/3英寸大小？
    迷茫了。。。。。。
回复 顶~ 砸~

使用道具 举报

九大行星 发表于 2011-4-17 15:29 | 显示全部楼层 来自： 中国–湖北–武汉 电信
这个没错的，凡CCD或CMOS所标明的规格尺寸仅仅是名义尺寸，它是由早期电视摄像管的规格演变而来的，所谓1英寸规格指的是摄像管靶面的外围尺寸，实际靶面尺寸仅为16~17毫米。所以用像素数*像素大小更为准确。

本人前帖把直升机翼展估计为8米可能偏小了，如果是按21.3米代入，那距离就是约1600米了！这只是个简单的相似三角问题，用不着像素等等参数。
回复 顶~ 砸~

使用道具 举报

monkeystar 发表于 2011-4-17 15:47 | 显示全部楼层 来自： 中国–山东–青岛 联通
回复 24# 九大行星


    原来是这样的啊！多谢了。
回复 顶~ 砸~

使用道具 举报

 楼主| northwolfwu 发表于 2011-4-17 16:12 | 显示全部楼层 来自： 中国–江苏 移动/数据上网公共出口
难道标称的芯片尺寸不是有效的靶面尺寸吗？
    那也就是说，1/2英寸的芯片，有效的靶面尺寸只有对角 ...
monkeystar 发表于 2011-4-17 15:11


登录/注册后可看大图

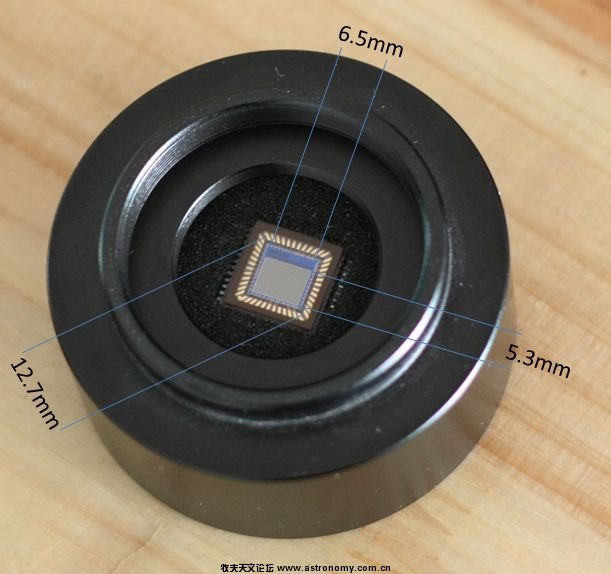

    为了研究这个问题，我把拆开了QHY5用游标卡尺实际测量了一下，确实如此：

按照Q5最大分辨率1280*1024，这样算下来，每个像素差不多就是5.2um，1/2英寸是芯片的标称，有水分的，实际的面积确实小些。
回复 顶~ 砸~

使用道具 举报

 楼主| northwolfwu 发表于 2011-4-17 16:16 | 显示全部楼层 来自： 中国–江苏 移动/数据上网公共出口
这个没错的，凡CCD或CMOS所标明的规格尺寸仅仅是名义尺寸，它是由早期电视摄像管的规格演变而来的，所谓1英 ...
九大行星 发表于 2011-4-17 15:29


登录/注册后可看大图


QHY5的最大分辨率是1280*1024，这个图只是其中一部分，直升机翼展的长度并不对应CCD对角线长度，而是一部分，用像素算些感觉准确些，呵呵。
回复 顶~ 砸~

使用道具 举报

gzljh96 发表于 2011-4-17 18:27 | 显示全部楼层 来自： 中国–广东–广州 电信
望远镜底片比例尺为206265/480=429''/mm.
所以6.3MM对应0.75度。
所以距离D=1/tan(0.75)*16m=1218m
注意直升机的翼展不是垂直于视线的，所以选用16m作为它的直径。
回复 顶~ 砸~

使用道具 举报

 楼主| northwolfwu 发表于 2011-4-17 20:44 | 显示全部楼层 来自： 中国–江苏 移动/数据上网公共出口
望远镜底片比例尺为206265/480=429''/mm.
所以6.3MM对应0.75度。
所以距离D=1/tan(0.75)*16m=1218m
注意直 ...
gzljh96 发表于 2011-4-17 18:27


登录/注册后可看大图



    底片比例，以及6.3mm的对应的角度数怎么算出来的，还请详细解释下。

  目前还没有办法测出精确距离，淘宝上看3000mm的激光测距仪是3万多人民币，google上又无法找到军用机场的位置，看来是不好验证结果了，呵呵。
回复 顶~ 砸~

使用道具 举报

gzljh96 发表于 2011-4-17 21:15 | 显示全部楼层 来自： 中国–广东–广州 电信
6.3MM*429''/60/60.
底片比例是一个公式，呵呵。我不会怎么推导。
回复 顶~ 砸~

使用道具 举报

九大行星 发表于 2011-4-17 22:42 | 显示全部楼层 来自： 中国–湖北–武汉 电信
直升机翼展基本上两端抵到两边，三翼按120度分布，投影宽度21.29*cos60=18.44米，实际的18.44米通过480毫米的焦距成像等于CCD的宽度6.5毫米，那么480/6.5=L/18.44米,L代表距离，由此式很容易算出L=1362米，
当然估计误差还是有的，但的确好像没像素什么事儿。
回复 顶~ 砸~

使用道具 举报

 楼主| northwolfwu 发表于 2011-4-17 23:05 | 显示全部楼层 来自： 中国–江苏 移动/数据上网公共出口
直升机翼展基本上两端抵到两边，三翼按120度分布，投影宽度21.29*cos60=18.44米，实际的18.44米通过480毫米 ...
九大行星 发表于 2011-4-17 22:42


登录/注册后可看大图

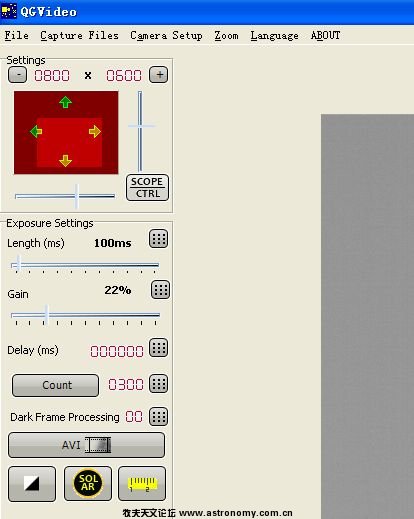

    不是的，6.5mm是CCD的长度，我给出的图是CCD的一部分，用QGVideo把分辨率设置成800*600拍的：
改了分辨率，CCD可视面积也会变化，所以必须用像素算才对，而不能直接就用6.5mm来算。
回复 顶~ 砸~

使用道具 举报

木习习 发表于 2011-4-17 23:16 | 显示全部楼层 来自： 中国–江苏–南京 电信
下次 要抓你了  这飞的是烦 很吵
回复 顶~ 砸~

使用道具 举报

 楼主| northwolfwu 发表于 2011-4-17 23:34 | 显示全部楼层 来自： 中国–江苏 移动/数据上网公共出口
下次 要抓你了  这飞的是烦 很吵
木习习 发表于 2011-4-17 23:16


登录/注册后可看大图



    哈哈，你离的更近些。。。
回复 顶~ 砸~

使用道具 举报

九大行星 发表于 2011-4-18 15:45 | 显示全部楼层 来自： 中国–湖北–武汉 电信
不是的，6.5mm是CCD的长度，我给出的图是CCD的一部分，用QGVideo把分辨率设置成800*600拍的：

改了 ...
northwolfwu 发表于 2011-4-17 23:05


登录/注册后可看大图



    呵呵，解题当然要有已知条件，这些先决条件只有lz自己掌握，当然要事先告知哦！

最终还是要知道翼展所成像的长度。而非像素。试想，如果用的是小型胶片，没有像素的概念又如何解？
回复 顶~ 砸~

使用道具 举报

kentsx 发表于 2011-4-18 15:52 | 显示全部楼层 来自： 中国–江苏–扬州 电信
小心点，别被当成间谍抓起来！
