[多图]３６寸［914mm口径］ＤＯＢ

[复制链接]
 楼主| steveyzh 发表于 2011-7-23 03:11 | 显示全部楼层 来自： 中国–福建–莆田 电信
The electrical wiring underneath the Ground Board is protected....

回复 顶~ 砸~

使用道具 举报

购买望远镜就在牧夫天文商城
 楼主| steveyzh 发表于 2011-7-23 03:13 | 显示全部楼层 来自： 中国–福建–莆田 电信
The A-Frame was actually built to withstand much greater weight.... The Mirror Box/Cell/Mirror combined weight is around 800 pounds.




回复 顶~ 砸~

使用道具 举报

 楼主| steveyzh 发表于 2011-7-23 03:16 | 显示全部楼层 来自： 中国–福建–莆田 电信
本帖最后由 steveyzh 于 2011-7-23 03:21 编辑

DOB自动系统

Now for the Rover, it will move itself....
The Rocker Box and Rover were built in parallel. I did not want to mar the Urethane coat trying to get a heavy steel structure built around it. The four steel sides bolt at their corners, with a scissor jack lift axle on one side and a trailer jack on the other for a three point drive system. The wheels are doubled to handle the weight of the entire lower scope and Rover. The trailer jack wheels are sprocketed to drive itself, I only need to steer.

回复 顶~ 砸~

使用道具 举报

 楼主| steveyzh 发表于 2011-7-23 03:17 | 显示全部楼层 来自： 中国–福建–莆田 电信
回复 顶~ 砸~

使用道具 举报

 楼主| steveyzh 发表于 2011-7-23 03:18 | 显示全部楼层 来自： 中国–福建–莆田 电信
Here is a closeup of the Drive Wheels....

回复 顶~ 砸~

使用道具 举报

 楼主| steveyzh 发表于 2011-7-23 03:19 | 显示全部楼层 来自： 中国–福建–莆田 电信
The Drive system.... With a push of a button is moves....

回复 顶~ 砸~

使用道具 举报

 楼主| steveyzh 发表于 2011-7-23 03:19 | 显示全部楼层 来自： 中国–福建–莆田 电信
Parked in the garage, just like a car....

回复 顶~ 砸~

使用道具 举报

 楼主| steveyzh 发表于 2011-7-23 03:22 | 显示全部楼层 来自： 中国–福建–莆田 电信
超过800磅的DOB 自己上车




回复 顶~ 砸~

使用道具 举报

 楼主| steveyzh 发表于 2011-7-23 03:27 | 显示全部楼层 来自： 中国–福建–莆田 电信
运往观测地组装


回复 顶~ 砸~

使用道具 举报

 楼主| steveyzh 发表于 2011-7-23 03:28 | 显示全部楼层 来自： 中国–福建–莆田 电信
回复 顶~ 砸~

使用道具 举报

 楼主| steveyzh 发表于 2011-7-23 03:29 | 显示全部楼层 来自： 中国–福建–莆田 电信

回复 顶~ 砸~

使用道具 举报

 楼主| steveyzh 发表于 2011-7-23 03:29 | 显示全部楼层 来自： 中国–福建–莆田 电信
回复 顶~ 砸~

使用道具 举报

 楼主| steveyzh 发表于 2011-7-23 03:31 | 显示全部楼层 来自： 中国–福建–莆田 电信
In use.... I had First Light one night before a star party with some close friends. They said they would be real understanding if the scope was not done, but failure was not an option. I had First Light, got some much needed sleep, and picked up my friends at the airport. The scope is just awesome to use. Very smooth operation. Using the 8" touchscreen right at the eyepiece just adds another level to observing when you can access good photos for identifying objects. Since it's a touchscreen I interact with the laptop which is bolted to the lower portion of a truss pole which is shoulder high.

Awesome Night... Having the spring-loaded wheels on the ladder really helps. Little effort is needed to move the 70 pound ladder yet it settles to the ground when you step on it.

回复 顶~ 砸~

使用道具 举报

 楼主| steveyzh 发表于 2011-7-23 03:32 | 显示全部楼层 来自： 中国–福建–莆田 电信

回复 顶~ 砸~

使用道具 举报

 楼主| steveyzh 发表于 2011-7-23 03:33 | 显示全部楼层 来自： 中国–福建–莆田 电信
这对“兄弟”
回复 顶~ 砸~

使用道具 举报

 楼主| steveyzh 发表于 2011-7-23 03:34 | 显示全部楼层 来自： 中国–福建–莆田 电信
本帖最后由 steveyzh 于 2011-7-23 03:44 编辑

此镜07年完成

********

11年最新修改

Other new additions to OSP VII are; a new eyepiece holder!



回复 顶~ 砸~

使用道具 举报

 楼主| steveyzh 发表于 2011-7-23 03:45 | 显示全部楼层 来自： 中国–福建–莆田 电信
Additional fans for the 1.5" thick, 6"minor axis, secondary mirror. These will blow across the face of the glass to remove the boundary layer of heat.

回复 顶~ 砸~

使用道具 举报

 楼主| steveyzh 发表于 2011-7-23 03:45 | 显示全部楼层 来自： 中国–福建–莆田 电信
New Mirror box cover clamps to better seal in the cold.

回复 顶~ 砸~

使用道具 举报

 楼主| steveyzh 发表于 2011-7-23 03:47 | 显示全部楼层 来自： 中国–福建–莆田 电信

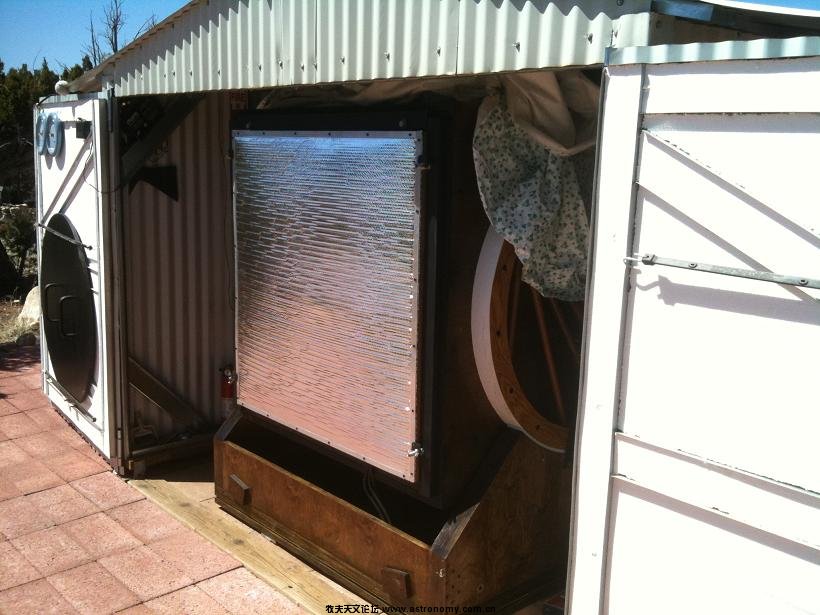

The Mirror box received a new back cover to reflect the Sun's rays if I open the doors and it keeps the cold in.

回复 顶~ 砸~

使用道具 举报

 楼主| steveyzh 发表于 2011-7-23 03:48 | 显示全部楼层 来自： 中国–福建–莆田 电信
本帖最后由 steveyzh 于 2011-7-23 04:17 编辑

Wa KAO，还有空调
Cool Breeze, the mirror box air conditioner is progressing! Here's a view of the control board with a temp controller, dual TC meter with TC's on a thick and thin portion of glass to show temperature uniformity, and, a dew point meter.

回复 顶~ 砸~

使用道具 举报
