Sky-Watcher 200/800 F4 调光轴

[复制链接]
阿乔 发表于 2011-11-5 21:30 | 显示全部楼层 |阅读模式 来自： 中国–福建 联通/广电网(联通出口)

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？加入牧夫（请注明天文爱好者，否则无法通过审核，请勿使用gmail/outlook/aol/icloud邮箱注册）

×
请教一下Sky-Watcher 200/800 F4 这款镜子到底怎样调光轴啊，前前后后找了许多相关的帖子，对着来调但总是调不正，还拜托论坛里的前辈们指导指导，看有没有就Sky-Watcher 牌子的反射镜调光轴的教程，拜谢~~~！

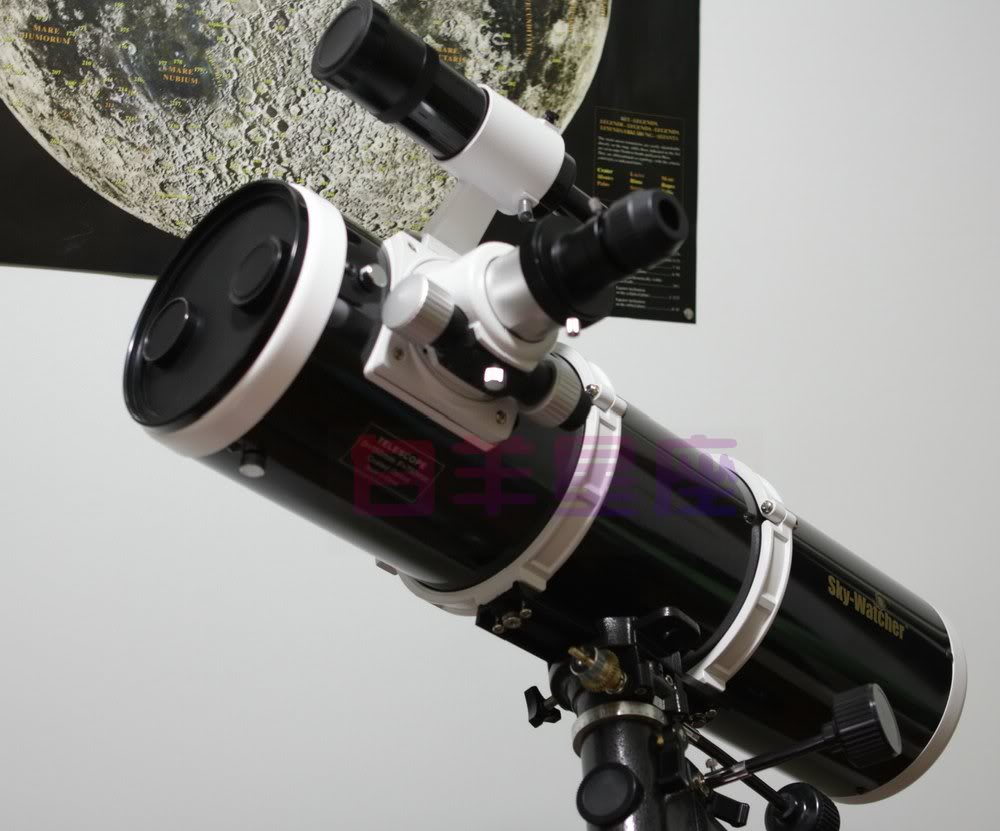

借用一下白羊的图，我也是在他那购买的此款镜子。
镜子

相关帖子

是你的就是你的，不是你的勉强也没用 200F4 HEQ5 300D
回复

使用道具 举报

购买望远镜就在牧夫天文商城
ghr669 发表于 2011-11-5 22:16 | 显示全部楼层 来自： 中国–河北–石家庄 联通
我的信达200F4买来半年了，一直仍在箱子里呢
回复 顶~ 砸~

使用道具 举报

ppasm 发表于 2011-11-5 22:30 | 显示全部楼层 来自： 中国–河北–石家庄 电信
本帖最后由 ppasm 于 2011-11-5 22:30 编辑

短焦镜子调光轴确实比长焦困难一些。

建议楼主去白羊店里看一下
http://item.taobao.com/item.htm?id=8334445040&
这个校准目镜的介绍里有校准方法。

文佳那里的说明还配有图片，楼主有兴趣也可以去看看：P

点评

阿乔
校准目镜也有了，文佳那的教程也看了，但是就是调不好，好像中是不能调到同心，除非用蛮力把副镜的架子扭曲变形那才可以，但每个牌子的牛反调整的螺丝都不一样，现在特想要一个信达牛返的教程，哎，我是实在不想浪费  详情 回复 发表于 2011-11-5 22:55
你不能要求拥有一个没有风暴的人生海洋，因为痛苦和磨难是人生的一部分。一个没有风暴的海洋，那不是海，是泥塘。
回复 顶~ 砸~

使用道具 举报

purreen 发表于 2011-11-5 22:54 | 显示全部楼层 来自： 中国–广东–佛山–南海区 电信
哈哈   我刚刚把晶华梅西耶n203调好了
<-sina_sign,2611770390,d342409d,5->
回复 顶~ 砸~

使用道具 举报

 楼主| 阿乔 发表于 2011-11-5 22:55 | 显示全部楼层 来自： 中国–福建 联通/广电网(联通出口)
ppasm 发表于 2011-11-5 22:30


登录/注册后可看大图

短焦镜子调光轴确实比长焦困难一些。

建议楼主去白羊店里看一下

校准目镜也有了，文佳那的教程也看了，但是就是调不好，好像中是不能调到同心，除非用蛮力把副镜的架子扭曲变形那才可以，但每个牌子的牛反调整的螺丝都不一样，现在特想要一个信达牛返的教程，哎，我是实在不想浪费了这个F4呀

点评

目标柏林
信达短焦牛反都是偏轴的，副镜并不在中心。用星点测试可以调到准确的位置。  详情 回复 发表于 2011-11-5 23:21
ppasm
理解。 楼主好镜子，不调好光轴心有不甘啊。 和楼主一起等高人出大黑定制的教程吧。  详情 回复 发表于 2011-11-5 23:02
是你的就是你的，不是你的勉强也没用 200F4 HEQ5 300D
回复 顶~ 砸~

使用道具 举报

ppasm 发表于 2011-11-5 23:02 | 显示全部楼层 来自： 中国–河北–石家庄 电信
阿乔 发表于 2011-11-5 22:55


登录/注册后可看大图

校准目镜也有了，文佳那的教程也看了，但是就是调不好，好像中是不能调到同心，除非用蛮力把副镜的架子扭 ...

理解。

楼主好镜子，不调好光轴心有不甘啊。

和楼主一起等高人出大黑定制的教程吧。
你不能要求拥有一个没有风暴的人生海洋，因为痛苦和磨难是人生的一部分。一个没有风暴的海洋，那不是海，是泥塘。
回复 顶~ 砸~

使用道具 举报

目标柏林 发表于 2011-11-5 23:21 | 显示全部楼层 来自： 中国–江苏–南京 中移铁通
阿乔 发表于 2011-11-5 22:55


登录/注册后可看大图

校准目镜也有了，文佳那的教程也看了，但是就是调不好，好像中是不能调到同心，除非用蛮力把副镜的架子扭 ...

信达短焦牛反都是偏轴的，副镜并不在中心。用星点测试可以调到准确的位置。
回复 顶~ 砸~

使用道具 举报

time2k 发表于 2011-11-5 23:22 | 显示全部楼层 来自： 中国–北京–北京 联通
本帖最后由 time2k 于 2011-11-5 23:22 编辑

大黑是偏心副镜，副镜中心是和光轴不同心的，是平行的，so只要把主镜调正就好了  我也是看帖子说的，自己并没有大黑
高桥FSQ-85EDX+IEQ45赤道仪+RoboFocus+西湾OAG+QHY5L-IIM导星+QHY8L制冷CCD+LPS-P2滤镜 ，星野组合：佳能500D，EOS MFA LPS-P2， EF 17-40L  ，EF 100 IS USM，VIXEN GP2-SBS， 60220二代导星镜
回复 顶~ 砸~

使用道具 举报

 楼主| 阿乔 发表于 2011-11-5 23:37 | 显示全部楼层 来自： 中国–福建 联通/广电网(联通出口)
哦。。。。天呐。。。。好东西总是要折磨折磨人，哎。。。 希望高人能给个解决的办法出来。
是你的就是你的，不是你的勉强也没用 200F4 HEQ5 300D
回复 顶~ 砸~

使用道具 举报

twototoo 发表于 2011-11-6 00:03 | 显示全部楼层 来自： 中国–湖北–武汉 电信
我的小黑哟，现在也没调好
回复 顶~ 砸~

使用道具 举报

鱼丸粗面 发表于 2011-11-6 00:25 | 显示全部楼层 来自： 中国–广西–南宁–西乡塘区 电信
个人感觉这镜子有些问题的，不是老手搞不掂。
回复 顶~ 砸~

使用道具 举报

 楼主| 阿乔 发表于 2011-11-6 00:29 | 显示全部楼层 来自： 中国–福建 联通/广电网(联通出口)
疯了、 疯了、  这到底是产品问题还是个别问题，如果是个别问题那还好，如果是产品问题那就是大问题了。

点评

目标柏林
就是这么设计的 最大的好处是能减小遮挡 星点测试可以调正的  详情 回复 发表于 2011-11-6 00:52
是你的就是你的，不是你的勉强也没用 200F4 HEQ5 300D
回复 顶~ 砸~

使用道具 举报

目标柏林 发表于 2011-11-6 00:52 | 显示全部楼层 来自： 中国–江苏–南京 中移铁通
阿乔 发表于 2011-11-6 00:29


登录/注册后可看大图

疯了、 疯了、  这到底是产品问题还是个别问题，如果是个别问题那还好，如果是产品问题那就是大问题了。 ...

就是这么设计的 最大的好处是能减小遮挡 星点测试可以调正的

点评

阿乔
那请问要怎么样才算是调好了呢，有没有一个参照啊。。。。。。反正现在已经不知道调成怎样才算对了。。。  详情 回复 发表于 2011-11-6 08:36
回复 顶~ 砸~

使用道具 举报

 楼主| 阿乔 发表于 2011-11-6 08:36 | 显示全部楼层 来自： 中国–福建 联通/广电网(联通出口)
目标柏林 发表于 2011-11-6 00:52


登录/注册后可看大图

就是这么设计的 最大的好处是能减小遮挡 星点测试可以调正的

那请问要怎么样才算是调好了呢，有没有一个参照啊。。。。。。反正现在已经不知道调成怎样才算对了。。。

点评

目标柏林
判断标准就是衍射环的表现 都是一样的，副镜只要动镜筒上控制十字支撑架的手拧螺丝就行了，主镜座3颗小螺丝用于固定，大螺丝用于调整  详情 回复 发表于 2011-11-6 19:06
是你的就是你的，不是你的勉强也没用 200F4 HEQ5 300D
回复 顶~ 砸~

使用道具 举报

目标柏林 发表于 2011-11-6 19:06 来自手机 | 显示全部楼层 来自： 中国–江苏–南京 联通
阿乔 发表于 2011-11-6 08:36  那请问要怎么样才算是调好了呢，有没有一个参照啊。。。。。。反正现在已经不知道调成怎样才算对了。。。 ...

判断标准就是衍射环的表现 都是一样的，副镜只要动镜筒上控制十字支撑架的手拧螺丝就行了，主镜座3颗小螺丝用于固定，大螺丝用于调整

点评

阿乔
悲催的牛返，我要如何才能拯救你啊。 副镜上的螺丝已经全部松动过，主镜也一样，只能找机会试试衍射环的表现了。  详情 回复 发表于 2011-11-6 20:09
回复 顶~ 砸~

使用道具 举报

wj-111 发表于 2011-11-6 19:59 | 显示全部楼层 来自： 中国–浙江–宁波 电信
偏轴，哈哈。问白羊了。没办法了。厂家怎么调的，我们只能等这个了。
我想要看看没看到过的.现在只看过M31，M41，M42，M44，M45，M46，M47，英仙双星团。M5。M57，M29，M39。M27。M3，M17，M16，M13,M92,M25,M15,M23,M8没观测出结果的：M71,M56,M11,M51,M21,M24
回复 顶~ 砸~

使用道具 举报

 楼主| 阿乔 发表于 2011-11-6 20:09 | 显示全部楼层 来自： 中国–福建 联通/广电网(联通出口)
目标柏林 发表于 2011-11-6 19:06


登录/注册后可看大图

判断标准就是衍射环的表现 都是一样的，副镜只要动镜筒上控制十字支撑架的手拧螺丝就行了，主镜座3颗小螺 ...

悲催的牛返，我要如何才能拯救你啊。 副镜上的螺丝已经全部松动过，主镜也一样，只能找机会试试衍射环的表现了。
是你的就是你的，不是你的勉强也没用 200F4 HEQ5 300D
回复 顶~ 砸~

使用道具 举报

ghr669 发表于 2011-11-6 20:13 | 显示全部楼层 来自： 中国–河北–石家庄 联通
刚买来问过文佳，据说副镜有什么“偏置”，不能随便动。不让动副镜我就不会调了，所以一直也买敢动手调，唉。。。

点评

阿乔
买时白羊也没说啊，还配了个准直目镜，哎，反正就悲催了，只能哪天出去开光时试试效果了。  详情 回复 发表于 2011-11-6 20:30
回复 顶~ 砸~

使用道具 举报

 楼主| 阿乔 发表于 2011-11-6 20:30 | 显示全部楼层 来自： 中国–福建 联通/广电网(联通出口)
ghr669 发表于 2011-11-6 20:13


登录/注册后可看大图

刚买来问过文佳，据说副镜有什么“偏置”，不能随便动。不让动副镜我就不会调了，所以一直也买敢动手调，唉 ...

买时白羊也没说啊，还配了个准直目镜，哎，反正就悲催了，只能哪天出去开光时试试效果了。
是你的就是你的，不是你的勉强也没用 200F4 HEQ5 300D
回复 顶~ 砸~

使用道具 举报

boneking 发表于 2011-11-6 20:51 | 显示全部楼层 来自： 中国–陕西–西安 中移铁通
本帖最后由 boneking 于 2011-11-6 20:51 编辑

偏心量=（主镜口径×副镜短径）/（4×主镜焦点距离），203牛反，副镜短径65毫米的话的，需要向远离调焦座方向的4.06毫米的偏移。这个偏移量厂家一定已经调整好了，我们就调整副镜角度、主镜角度应该就可以。

点评

目标柏林
实际上信达牛反控制副镜角度的几个螺丝都被另外固定地非常死 动不了 能动的 还就是控制副镜平移的四颗螺丝  详情 回复 发表于 2011-11-6 21:04
回复 顶~ 砸~

使用道具 举报
