卡式调光轴的心路历程！

   我的卡式的光轴一直困扰了我好久，真的好纠结的。都快失去信心了！（PS：这不这周末疯狂的去做另一个180的镜子）。之前也看了无数老外们的教程都是写的有关SCT或者是马卡的校准教程，但是这两种和我自制的还是有点区别的。最主要的区别是：它们的主镜不需要调整主镜， 出厂时候主镜就和调焦坐垂直了，调整光轴只需要调整副镜那三颗螺丝，一个简单的激光校准器就能搞定了！但是我自制的卡式需要调整两块镜面的3D角度，总共6个螺丝！而且还要保证那个BFL在合适的位置要不然就会导致所需副镜的直径和实际直径有出入。（注：我用的是外调焦嘛）  但是今晚突然看到一个老外总结了一个心得其实就是一个原则问题，“副镜和调焦坐同轴，最后是主镜和副镜同轴”。这也说明了像我这样的情况是先调副镜和调焦坐那条轴，最后调主镜这个顺序问题。（之前都不太确定先调哪部分，这么多螺丝稍微动下就会歪很多）。但是又遇到困难了怎么才能精确确定副镜中心和调焦坐中心在一条直线上呢？！！之前都是用眼睛目测的太不靠谱了。于是灵机一动用圆规画了一个圆，贴在副镜上。那样精确确定了副镜的中心！然后用我的激光校准器插在调焦坐中使激光对准卡片的圆心就搞定了一条轴。接着用眼睛在调焦坐后面观看主镜在副镜中的位置旋转三颗螺丝使主镜印象和副镜的影像成同心圆，这样一来相当于我调光轴主要还是调主镜的三颗螺丝。立马搬出去测试了下恒星，发现焦点后成像比之前好多了，以前的都不是个椭圆是个彗星状！接着就是对准了土星，看到清晰的土星不再有个鬼影或者拖个尾巴的感觉真是太好了。

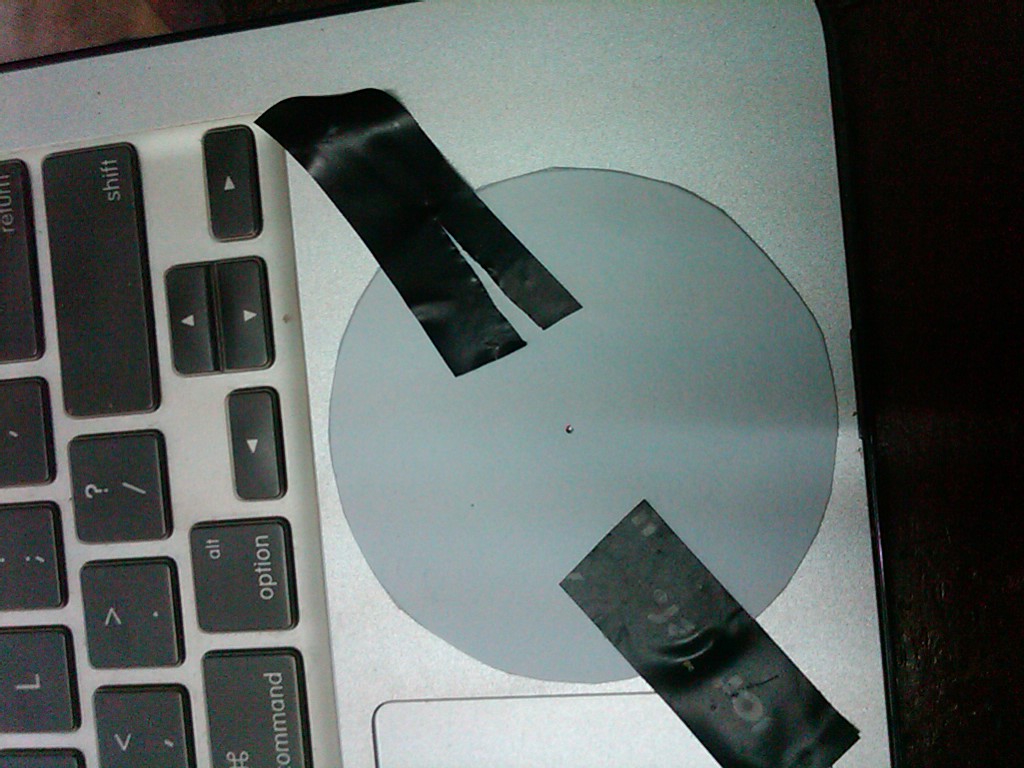

圆规真是个好东西

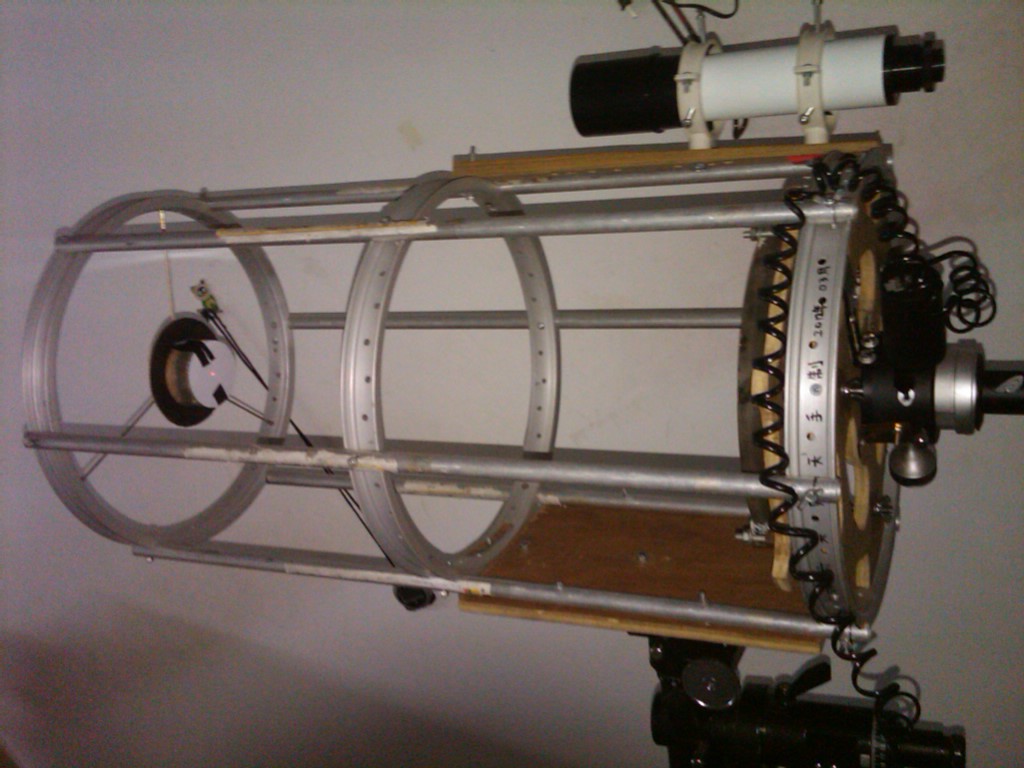

激光校准器 反射爱好者必备品

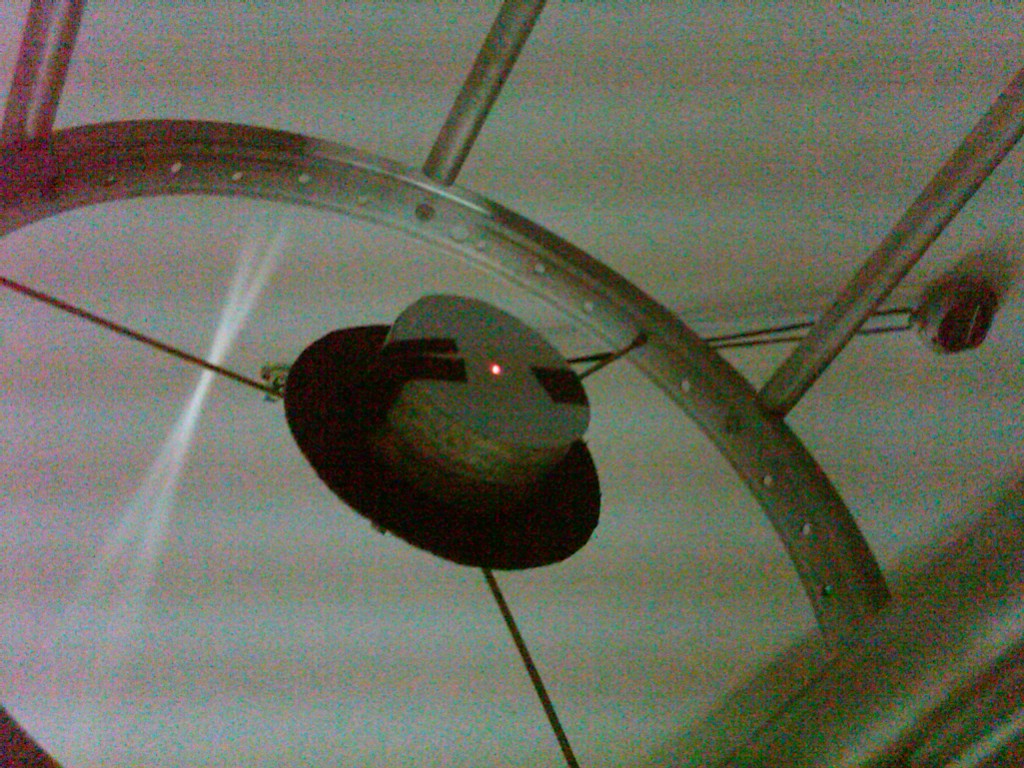

激光对准卡片中心

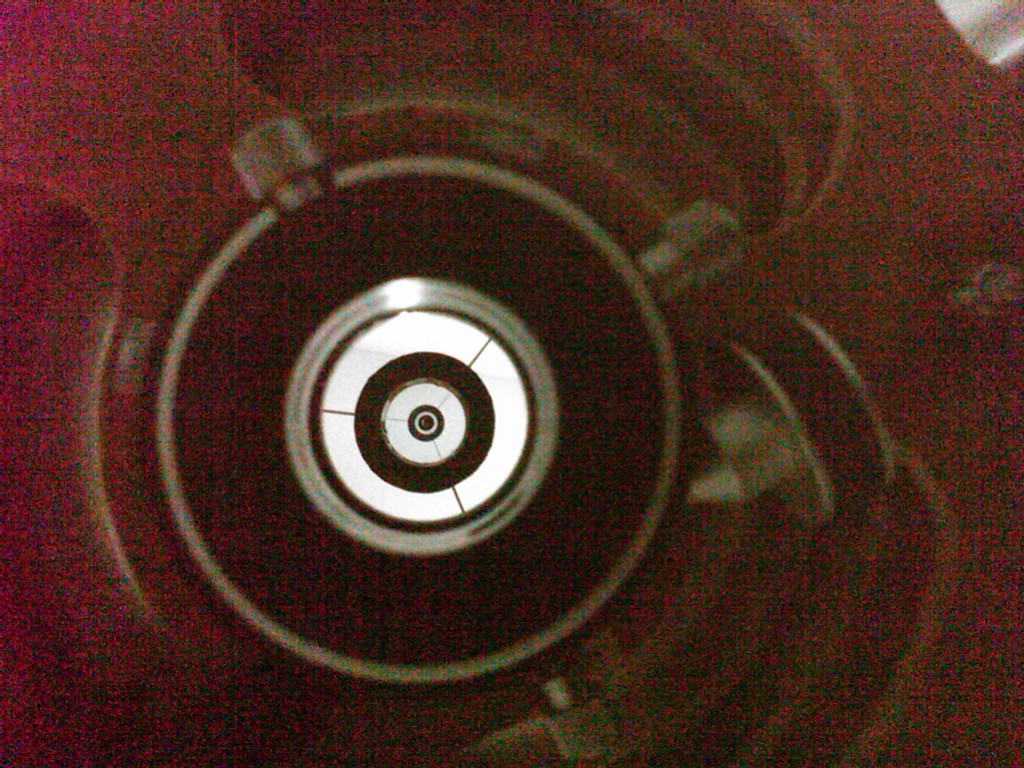

目镜端目视

视频来啦  视频中土豆有蓝边溢出是因为土豆高度角差不多只有30度了，后半夜山里雾气大 并没有加巴罗

在对比一下之前的土豆吧

楼主辛苦了！

楼主辛苦了。
sct装配时就已经保证了主镜与调焦座同轴，调系统光轴是比较容易。
楼主的卡镜，没有保证主镜与调焦座的同轴，那么在观测星体时会很容易造成星点漂移。求证下！

oldchenj 发表于 2012-5-6 07:55


登录/注册后可看大图

楼主辛苦了。
sct装配时就已经保证了主镜与调焦座同轴，调系统光轴是比较容易。
楼主的卡镜，没有保证主镜 ...

漂移到不会 主要是星点全会拖个尾巴 或者是有鬼影  最厉害的时候我看到有两个火星 一个是实的 另一个有点虚

v2500 发表于 2012-5-6 09:59


登录/注册后可看大图

第2个视频中的碟状物体，运动轨迹漂浮不定，分明是一个幽浮。

这还不是最糟糕的时候呢。最糟糕的时候那个幽浮物和实像有段距离 看上去有两个土星 两个火星。不知道的人以为我疯了 或者是眼睛花了

目前看不出这个口径的效果哦，还需要弄个好点的摄像头，不然镜子就浪费了。问下， 目视能看清卡缝么，镜子精度感觉怎么样？

whyaaaning 发表于 2012-5-6 10:17


登录/注册后可看大图

目前看不出这个口径的效果哦，还需要弄个好点的摄像头，不然镜子就浪费了。问下， 目视能看清卡缝么，镜子 ...

目视用pl10  差不多320倍下很清晰的。能看到卡缝

xiaobo2 发表于 2012-5-6 09:28


登录/注册后可看大图

漂移到不会 主要是星点全会拖个尾巴 或者是有鬼影  最厉害的时候我看到有两个火星 一个是实的 另一个有点 ...

应当是光轴还没有精确调到位吧

oldchenj 发表于 2012-5-6 10:51


登录/注册后可看大图

应当是光轴还没有精确调到位吧

经过上述方法调的差不多了。主要是土星2：00高度已经处在山里的雾气里面了

xiaobo2 发表于 2012-5-6 10:55


登录/注册后可看大图

经过上述方法调的差不多了。主要是土星2：00高度已经处在山里的雾气里面了 ...

比起以前拍的是有很多改善。
继续，相信会有更好的效果。

oldchenj 发表于 2012-5-6 11:02


登录/注册后可看大图

比起以前拍的是有很多改善。
继续，相信会有更好的效果。

嗯啊 还没加上消光，主要测试光轴的。而且高度角也低了点。自制的器材就是得不断调试嘛  不像厂制的帮你调试好了
