[天文观测] 改装长曝光900NC试拍M42

[复制链接]
cyq90314 发表于 2013-12-30 14:28 | 显示全部楼层 |阅读模式 来自: 中国–安徽–合肥 电信/网宿科技电信CDN节点

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有账号?加入牧夫(请注明天文爱好者,否则无法通过审核,请勿使用gmail/outlook/aol/icloud邮箱注册)

×
本帖最后由 cyq90314 于 2013-12-30 14:34 编辑

900NC长曝光改装已经有1个月了,一直都没有拍星云(有点懒),见凌晨天气视宁度都比较好,木星接近天顶,光亮夺目,猎户腰带下方的大星云也目视隐约可见,故换下3X(本来想用0.5X的,不合焦),切换900NC为长曝光模式,用SharpCap进行拍摄。

900NCLX

900NCLX

900NC

900NC

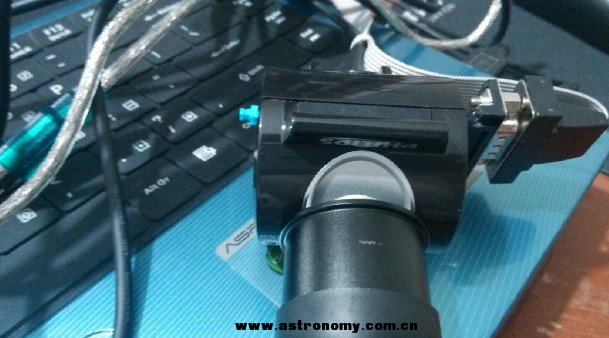

上面就是我的900NC改装图,开关用来切换普通模式和长曝光模式,参考了http://www.home.zonnet.nl/m.m.j.meijer/D_I_Y/spc900nc.htm#5. LX mod  这个网站的方法。经过测试,ccd的坏点不是很多,数一数大概是10个左右(下图是晚间拍摄的远处牌楼,曝光4s,增益43):

ccd坏点

ccd坏点

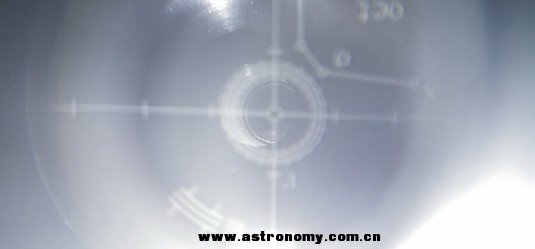

在拍摄前需要先对准极轴,因为我的赤道仪是EM10,上面有极轴镜,先把极轴镜调至12点钟位置,再通过手机上的简易对极轴上对应的时间调节好高度和水平角(下图):

对极轴

对极轴

极轴镜

极轴镜

接下来是星点测试(主要是用来调好焦距),就近原则,选择的是参宿7,曝光1s,增益54(下图):

参宿七

参宿七

接下来就是测试一下跟踪性能如果,由于EM10的回程差,所以没有采用电脑导星(要做的话很简单,只需要一个usb转并口和一些TG门),全程采用人工导星(这个苦逼。。。):

人工导星

人工导星

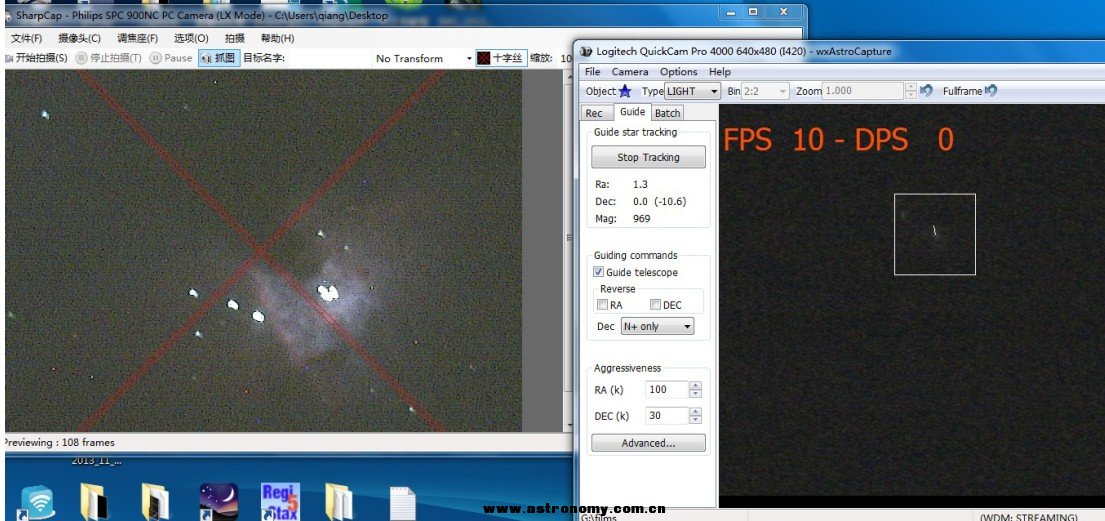

上图右边是wxAstro Capture,通过80F400后面的pro4000摄像头成像并由自带的导星功能捕捉星点,通过双跟的控制器控制星点保持原位(由于极轴对得比较准,赤纬基本没偏)。

控制台

控制台

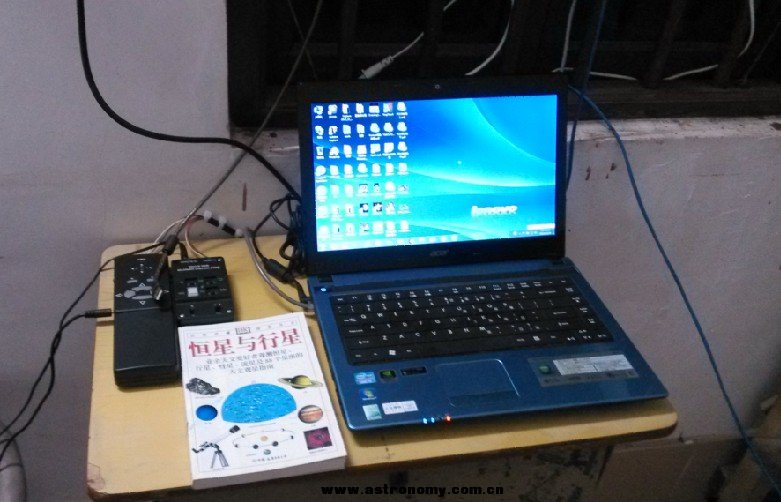

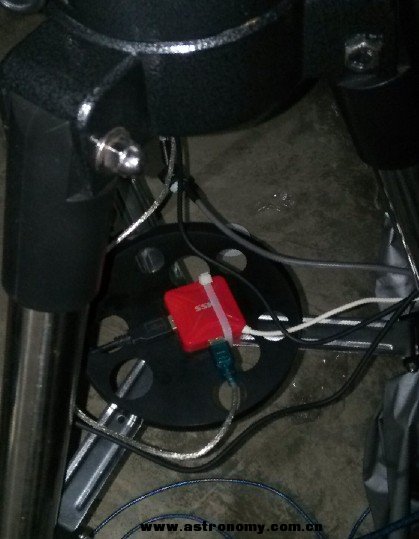

上图这个就是我的控制台,左边是电跟控制和电动调焦控制(自制,单电跟改装1X和4X),控制信号线和摄像头的usb延长线都是从楼顶拉下来,长曝光用的串口线则接到usb集线器上(下图)。

接口

接口

准备工作做好,下面可以开始拍摄了。

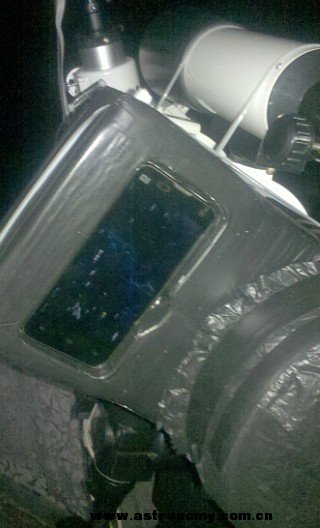

把手机装到镜子后面的“星图”位置,这样就成了goto(下图。。。)

手机Goto

手机Goto

好吧,下面是苦逼的过程。。。直接看成果吧:

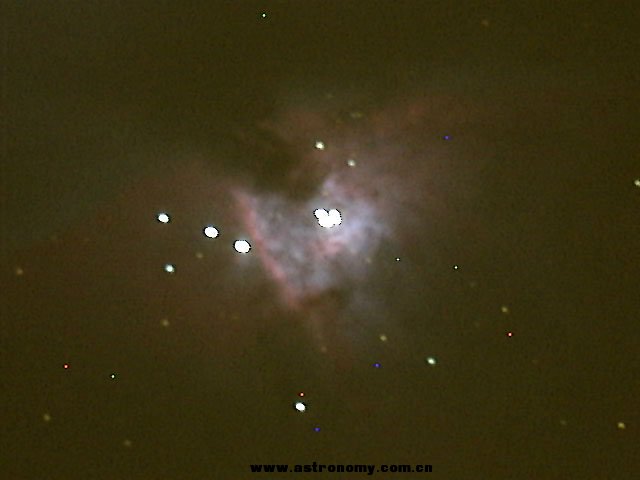

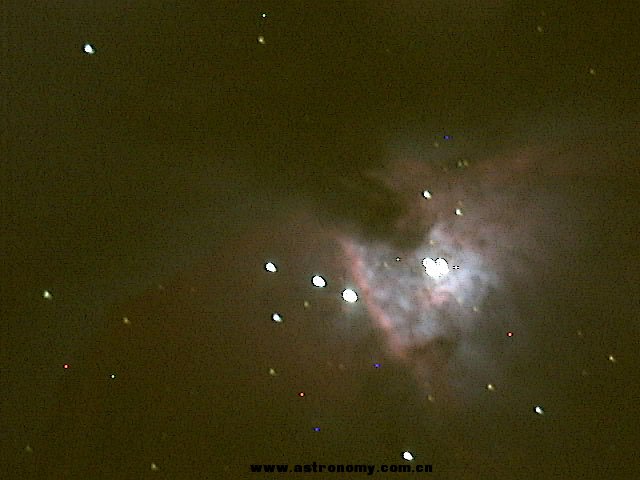

参数是:增益25,曝光45s。稍微拉了一下曲线,调了一下亮度和对比度。

M42

M42

M42

M42

第一次拍到星云还是挺兴奋的,虽然器材差了点,自得其乐,这就是DIY的乐趣所在。

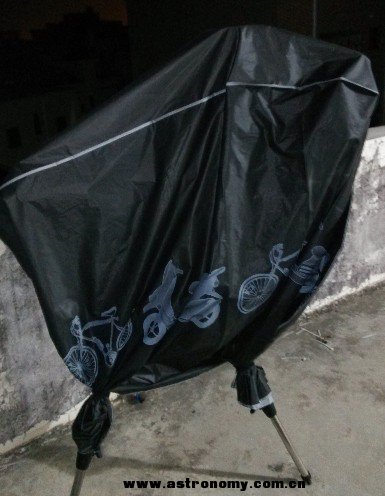

好了,天黑了,镜子也要收工了:

镜子

镜子

完~





狼行天下 发表于 2013-12-30 14:34 | 显示全部楼层 来自: 中国–河北–廊坊 联通
这个动手能力,不是一般的强,必须帮顶一个{:soso_e179:}

点评

哈哈,谢谢!  详情 回复 发表于 2013-12-30 14:37
回复 顶~ 砸~

使用道具 举报

 楼主| cyq90314 发表于 2013-12-30 14:37 | 显示全部楼层 来自: 中国–安徽–合肥 电信/网宿科技电信CDN节点
回复 顶~ 砸~

使用道具 举报

狼行天下 发表于 2013-12-30 14:47 | 显示全部楼层 来自: 中国–河北–廊坊 联通
不谢哈。只要以后,多指点一下,俺们这些菜鸟就行{:soso_e113:}

点评

恩恩,多多指教!  详情 回复 发表于 2013-12-30 14:58
回复 顶~ 砸~

使用道具 举报

yzhzhang 发表于 2013-12-30 14:52 | 显示全部楼层 来自: 美国 威斯康星大学麦迪森校区
技术贴啊,DIY的乐趣~~赞一个~~

点评

哈哈,谢谢!  详情 回复 发表于 2013-12-30 14:58
回复 顶~ 砸~

使用道具 举报

 楼主| cyq90314 发表于 2013-12-30 14:58 | 显示全部楼层 来自: 中国–安徽–合肥 电信/网宿科技电信CDN节点
yzhzhang 发表于 2013-12-30 14:52
技术贴啊,DIY的乐趣~~赞一个~~

哈哈,谢谢!
回复 顶~ 砸~

使用道具 举报

 楼主| cyq90314 发表于 2013-12-30 14:58 | 显示全部楼层 来自: 中国–安徽–合肥 电信/网宿科技电信CDN节点
狼行天下 发表于 2013-12-30 14:47
不谢哈。只要以后,多指点一下,俺们这些菜鸟就行

恩恩,多多指教!
回复 顶~ 砸~

使用道具 举报

kolaimei 发表于 2013-12-30 15:06 | 显示全部楼层 来自: 中国–台湾 中华电信(HiNet)数据中心
{:soso_e179:}
回复 顶~ 砸~

使用道具 举报

 楼主| cyq90314 发表于 2013-12-30 15:08 | 显示全部楼层 来自: 中国–安徽–合肥 电信/网宿科技电信CDN节点
回复 顶~ 砸~

使用道具 举报

qq9723754 发表于 2013-12-30 15:12 | 显示全部楼层 来自: 中国–云南–昆明 电信
SharpCap在哪里设置增益,曝光时间等参数啊?

点评

这个需要看摄像头本身有没有这些设置,由硬件决定的  详情 回复 发表于 2013-12-30 15:14
回复 顶~ 砸~

使用道具 举报

 楼主| cyq90314 发表于 2013-12-30 15:14 | 显示全部楼层 来自: 中国–安徽–合肥 电信/网宿科技电信CDN节点
qq9723754 发表于 2013-12-30 15:12
SharpCap在哪里设置增益,曝光时间等参数啊?

这个需要看摄像头本身有没有这些设置,由硬件决定的
回复 顶~ 砸~

使用道具 举报

fyjs 发表于 2013-12-30 15:25 | 显示全部楼层 来自: 中国–山东–德州 联通
楼主动手能力很强,厉害

点评

120和130太贵,买不起。。。不过DIY也有DIY的乐趣,大众天文!  详情 回复 发表于 2013-12-30 15:31
回复 顶~ 砸~

使用道具 举报

 楼主| cyq90314 发表于 2013-12-30 15:31 | 显示全部楼层 来自: 中国–安徽–合肥 电信/网宿科技电信CDN节点
fyjs 发表于 2013-12-30 15:25
楼主动手能力很强,厉害

120和130太贵,买不起。。。不过DIY也有DIY的乐趣,大众天文!
回复 顶~ 砸~

使用道具 举报

急速流星 发表于 2013-12-30 16:15 | 显示全部楼层 来自: 中国–广东–广州 电信
好牛 牛人 话说我也有个80400和pro4000 还没试过拿来导星呐 你用这个组合容易找到导星么 能否接下图看下 摄像头里星星多不多

点评

80400和pro4000导星是没问题的,你可以看到前面那个图 像M42中间的聚星还是可以看到的,星点虽然有点模糊,但是导星还是可以的,增益调到最大就行。  详情 回复 发表于 2013-12-30 16:36
回复 顶~ 砸~

使用道具 举报

meizhou 发表于 2013-12-30 16:34 | 显示全部楼层 来自: 中国–四川–绵阳 电信
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

 楼主| cyq90314 发表于 2013-12-30 16:36 | 显示全部楼层 来自: 中国–安徽–合肥 电信/网宿科技电信CDN节点
急速流星 发表于 2013-12-30 16:15
好牛 牛人 话说我也有个80400和pro4000 还没试过拿来导星呐 你用这个组合容易找到导星么 能否接下图看下 摄 ...

80400和pro4000导星是没问题的,你可以看到前面那个图
像M42中间的聚星还是可以看到的,星点虽然有点模糊,但是导星还是可以的,增益调到最大就行。
回复 顶~ 砸~

使用道具 举报

 楼主| cyq90314 发表于 2013-12-30 16:37 | 显示全部楼层 来自: 中国–安徽–合肥 电信/网宿科技电信CDN节点
meizhou 发表于 2013-12-30 16:34
SharpCap在哪里下啊?我找了好久都没找到

http://www.zwoptical.com/Chi/software/index.asp

点评

谢谢  详情 回复 发表于 2013-12-30 16:39
回复 顶~ 砸~

使用道具 举报

meizhou 发表于 2013-12-30 16:39 | 显示全部楼层 来自: 中国–四川–绵阳 电信
提示: 作者被禁止或删除 内容自动屏蔽
回复 顶~ 砸~

使用道具 举报

 楼主| cyq90314 发表于 2013-12-30 16:43 | 显示全部楼层 来自: 中国–安徽–合肥 电信/网宿科技电信CDN节点

不客气

点评

怎么没权访问啊?  详情 回复 发表于 2013-12-30 17:15
回复 顶~ 砸~

使用道具 举报

stream80 发表于 2013-12-30 17:08 | 显示全部楼层 来自: 中国–河北–唐山 联通
厉害,没有顺便改个黑白的玩玩啊

点评

改黑白有风险,不能手抖。。。  详情 回复 发表于 2013-12-30 17:09
回复 顶~ 砸~
